ГОСТ 5089-2011 Замки, защелки, механизмы цилиндровые. Технические условия

Содержание

Предисловие

Введение

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Классификация, классы, типы и условные обозначения

5 Технические требования

6 Требования к конструкции

7 Требования безопасности и охраны окружающей среды

8 Правила приемки

9 Методы испытаний

10 Транспортирование и хранение

11 Гарантии изготовителя

12 Сервисное обслуживание

Приложение А

Приложение Б

Приложение В

Приложение Г

Библиография















Приложение Б
(справочное)

Примеры замков и их комплектующих


Пример цилиндрового врезного замка типа ЗВ1 с крюкообразным засовом

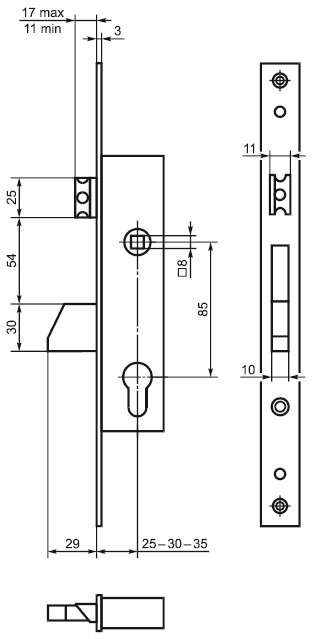

Рисунок Б.1 – Пример цилиндрового врезного замка типа ЗВ1 с крюкообразным засовом


Пример врезного замка с автоматическим выходом засова

Рисунок Б.2 – Пример врезного замка с автоматическим выходом засова


Пример цилиндрового врезного замка типа ЗВ4 с крюкообразным засовом

Рисунок Б.3 – Пример цилиндрового врезного замка типа ЗВ4 с крюкообразным засовом


Пример цилиндрового врезного замка типа ЗВ7

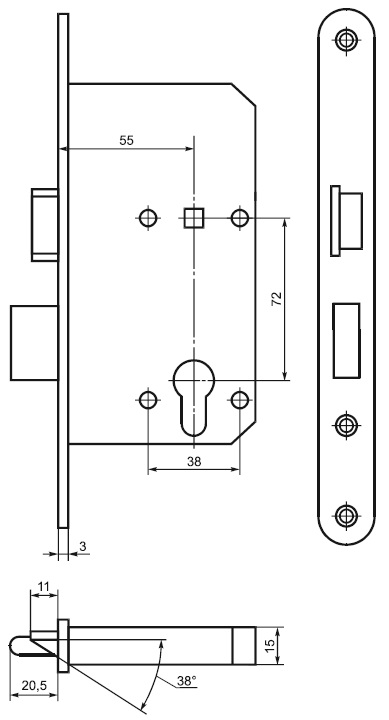

Рисунок Б.4 – Пример цилиндрового врезного замка типа ЗВ7


Пример сувальдного врезного замка типа ЗВ8

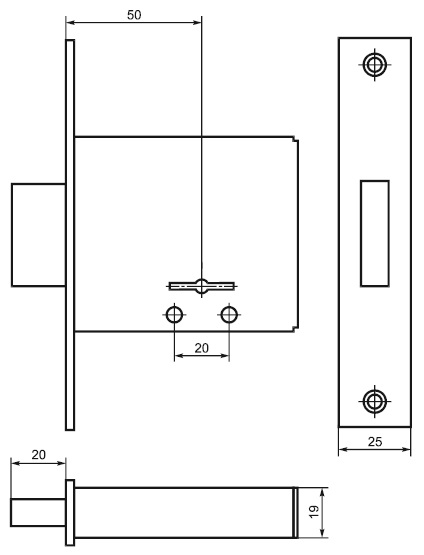

Рисунок Б.5 – Пример сувальдного врезного замка типа ЗВ8


Пример сувальдного врезного замка типа ЗВ11

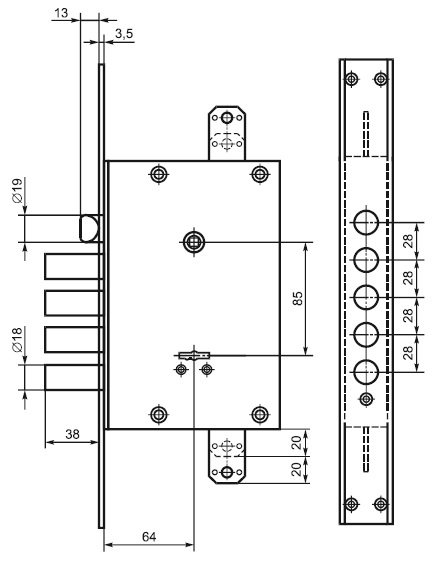

Рисунок Б.6 – Пример сувальдного врезного замка типа ЗВ11


Пример комбинированного врезного электромеханического замка

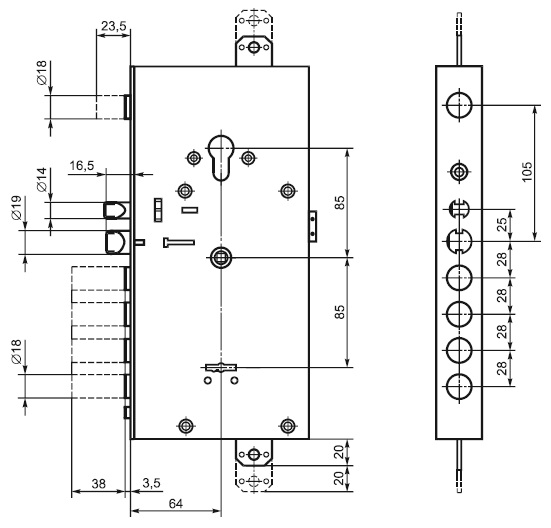

Рисунок Б.7 – Пример комбинированного врезного электромеханического замка


Пример комбинированного врезного замка типа ЗВ13 с цилиндровым и сувальдным механизмами

Рисунок Б.8 – Пример комбинированного врезного замка типа ЗВ13 с цилиндровым и сувальдным механизмами


Пример накладного замка типа ЗН3 с засовом-защелкой

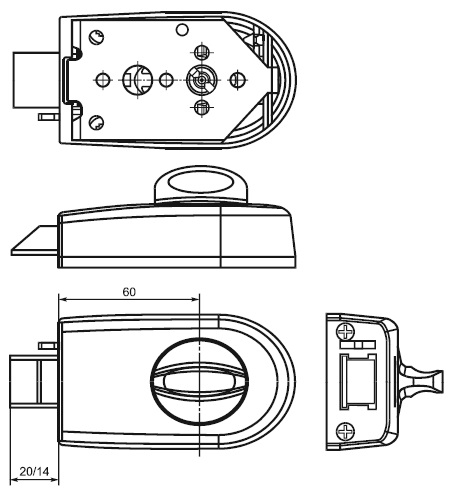

Рисунок Б.9 – Пример накладного замка типа ЗН3 с засовом-защелкой


Пример сувальдного врезного электромеханического замка

Рисунок Б.10 – Пример сувальдного врезного электромеханического замка


Пример электромеханического моторного врезного замка типа ЗЭМв

Рисунок Б.11 – Пример электромеханического моторного врезного замка типа ЗЭМв


Пример замка для противопожарной двери

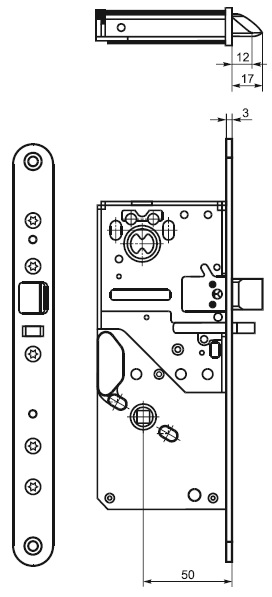

Рисунок Б.12 – Пример замка для противопожарной двери


Пример навесного замка типа ЗНВ1

Рисунок Б.13 – Пример навесного замка типа ЗНВ1


Пример простой запорной планки

Рисунок Б.14 – Пример простой запорной планки


Пример запорной планки с усиленной зоной захода засова

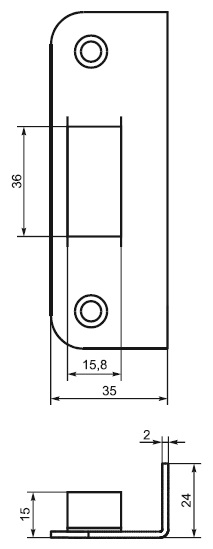

Рисунок Б.15 – Пример запорной планки с усиленной зоной захода засова


Пример запорной угловой планки

Рисунок Б.16 – Пример запорной угловой планки


Пример усиленной запорной планки коробчатой формы

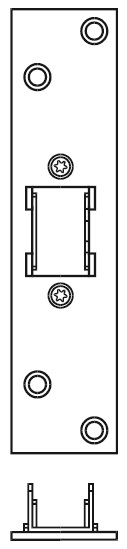

Рисунок Б.17 – Пример усиленной запорной планки коробчатой формы


Пример запорной планки для накладного замка

Рисунок Б.18 – Пример запорной планки для накладного замка


Пример ключевой накладки и защиты сувальдного механизма от проникновения через ключевое отверстие

Рисунок Б.19 – Пример ключевой накладки и защиты сувальдного механизма от проникновения через ключевое отверстие


Пример ключа сувальдного замка

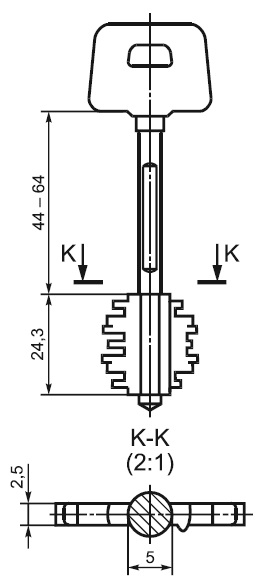

Рисунок Б.20 – Пример ключа сувальдного замка


Пример двухстороннего цилиндрового механизма

Рисунок Б.21 – Пример двухстороннего цилиндрового механизма


Пример многозапорного замка

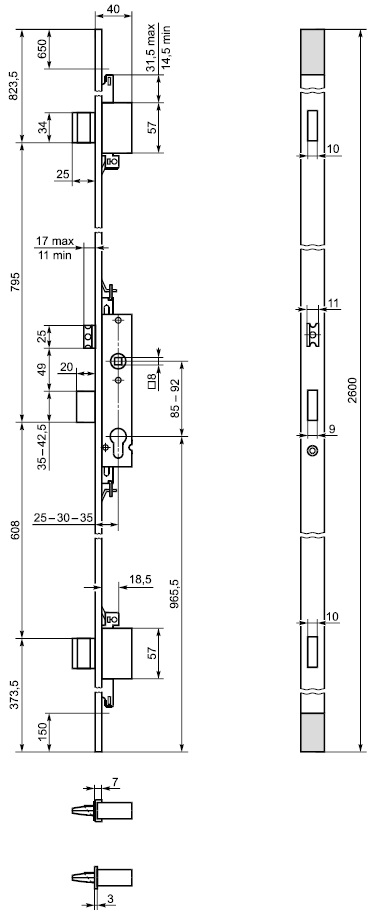

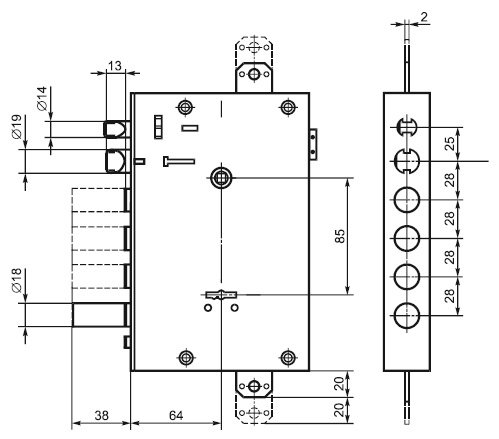

Рисунок Б.22 – Пример многозапорного замка


Пример цилиндрового замка для профильных пластиковых и алюминиевых дверей

Рисунок Б.23 – Пример цилиндрового замка для профильных пластиковых и алюминиевых дверей


Пример цилиндрового механизма, устанавливаемого на корпус замка

Рисунок Б.24 – Пример цилиндрового механизма, устанавливаемого на корпус замка


Пример ключа цилиндрового механизма

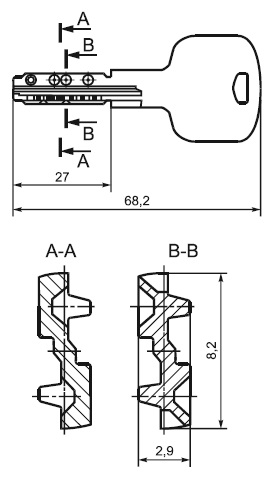

Рисунок Б.25 – Пример ключа цилиндрового механизма


Схема установки и работы замка раннего реагирования

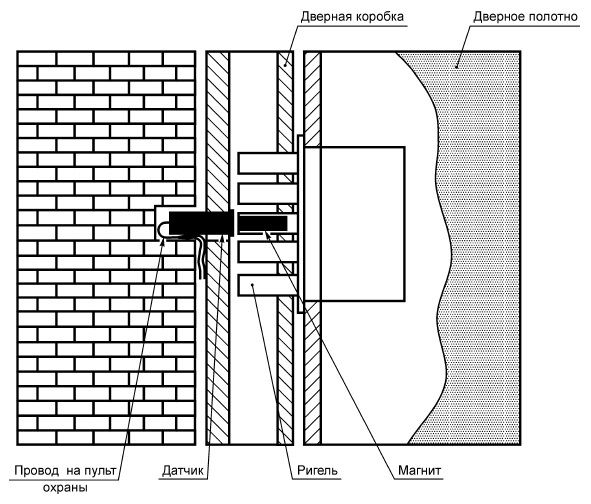

Рисунок Б.26 – Схема установки и работы замка раннего реагирования
