3.2 Требования к выбору места установки, монтажу и регулировке радиоволновых извещателей в закрытых помещениях

3.2.1 Преимущества применения радиоволновых извещателей

Радиоволновые извещатели не реагируют на ряд климатических и техногенных помех, которые могут возникать в охраняемом помещении:

- не подвержены воздействию климатических условий: изменениям температуры, влажности, атмосферного давления. Например, они сохраняют свои характеристики обнаружения при изменении температуры воздуха от минус 30 до плюс 50°С. Корпус извещателя выполнен со степенью защиты оболочки не менее IP 41 (защита от капель воды и проникновения предметов с размерами более 1 мм) по ГОСТ 14254, что позволяет эксплуатировать их в подвальных помещениях;

- не реагируют на тепловые потоки, сквозняки. Воздействие этих помех может привести к выдаче ложной тревоги инфракрасными пассивными извещателями, которые нашли широкое применение в охране за счет своей невысокой стоимости;

- не реагируют на световые засветки от фар и прожекторов, на попадание прямых солнечных лучей. Эти помехи также негативно воздействуют на работу инфракрасных пассивных извещателей;

- не изменяются размеры зоны обнаружения в зависимости от одежды нарушителя. СВЧ излучение проникает без ослабления через любую одежду и отражается от тела человека. Известно, что принцип обнаружения инфракрасных пассивных извещателей основан на обнаружении разности теплового потока от человека, движущегося в охраняемом помещении, и теплового фона помещения. Поэтому в зависимости от одежды нарушителя может изменяться реакция извещателя при всех других одинаковых условиях.

- чувствительность существенно не отличается при различных траекториях перемещения (поперек, по радиусам, в "лоб") и фактически составляет от 0,6 до 1,5 м.

Примечание - Чувствительность извещателя при равномерном перемещении (расстояние, которое должен пройти нарушитель в зоне, чтобы вызвать извещение о тревоге) должна быть не более 3 м.

- позволяют обнаруживать нарушителя уже на стадии разрушения капитальной конструкции или попытки его проникновения через пролом, сделанный по периметру помещения, если размеры зоны обнаружения ограничены размерами помещения;

- допускают маскировку материалами, пропускающими радиоволны (ткани, древесно-стружечные плиты, стекло). Их можно устанавливать внутри офисной мебели, за стеклянными створками и драпировочными тканями. При такой установке дальность действия извещателей может быть несколько меньше, чем в свободном пространстве.

3.2.2 Рекомендации по обеспечению устойчивого функционирования радиоволновых извещателей

Изменение частоты отраженного сигнала может быть вызвано не только движением нарушителя, но и различными источниками помех, создающими доплеровский сигнал.

Методы защиты от воздействия вибраций

Для обеспечения устойчивой работы и защиты от воздействия вибраций рекомендуется:

- устанавливать извещатель на жестких, исключающих вибрацию опорах (капитальных стенах, колоннах и т.п.).

Например, если извещатель установлен на не капитальной стене (древесностружечные плиты, фанера, гипсокартон), то строительные работы в соседнем помещении могут привести к выдаче ложной тревоги за счет вибрации этих стен (рисунок 5).

Капитальной стеной считается стена, построенная, как минимум, способом «в полкирпича». Однако, удары кувалдой по капитальной стене в районе установки извещателя также приведут к выдаче ложной тревоги.

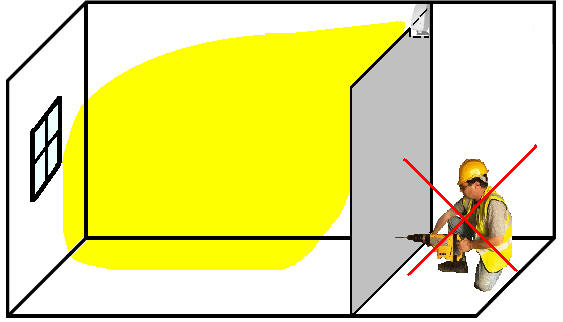

Рисунок 5 – Возникновение вибрации стен при строительных работах



Довольно часто вибрацию стены могут вызывать перемещения лифта. Если за стеной находится шахта лифта, необходимо проверить работу извещателя при перемещении кабины лифта по этажам.

При длительных ремонтных работах и перемещениях кабины лифта, вызывающих вибрацию, необходимо переместить извещатель в другое место;

- исключать попадание в зону обнаружения вибрирующих предметов, например:

- выходов вентиляционных коробов (рисунок 6), кожухи которых вибрируют при работе расположенных внутри них вентиляторов;

- промышленных холодильников, которые при включении/выключении могут раскачиваться (рисунок 7).



Рисунок 6 – Не направлять на вибрирующие воздуховоды

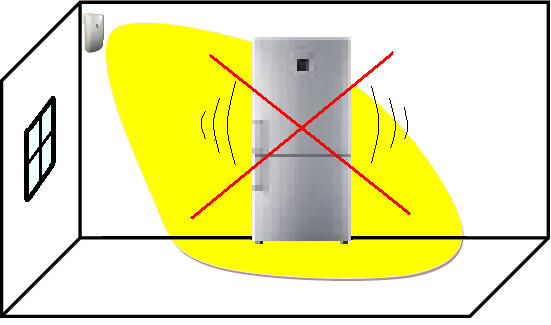

Рисунок 7 – Не направлять на вибрирующий холодильник



Для исключения воздействия помех от воздуховода необходимо изменить направление зоны обнаружения, исключив влияние вибрации, холодильник установить вне зоны обнаружения.

Методы защиты от воздействия перемещений предметов при воздушных потоках

В помещении, где находится извещатель, возможно перемещение легких предметов при возникновении воздушных потоков (сквозняков).

В таких помещениях на период охраны:

- должны плотно закрываться все окна, форточки и двери во избежание их движения при возникновении сквозняков (рисунок 8).





Рисунок 8 – Закрывать окна, форточки, двери



Ежедневно перед сдачей помещения под охрану необходимо проверять состояние закрытия форточек и дверей;

- не допускается направлять извещатель на вентилятор, так как его лопасти могут вращаться от движения воздуха, даже когда он выключен (рисунок 9).



Рисунок 9 – Не направлять на вентилятор



На период охраны необходимо переместить вентилятор за зону обнаружения или закрепить его лопасти;

- конструкции, которые могут раскачиваться от порывов ветра, от проезда тяжелого автотранспорта, железнодорожных составов, должны быть надежно закреплены.

Методы защиты от воздействий при перемещениях за границей охраняемого помещения

СВЧ энергия хорошо проникает через конструкции, выполненные из стекла, дерева и других радиопрозрачных материалов.

Если извещатель отрегулирован на максимальную дальность действия:

- не направлять извещатель прямо на окна, если охраняемое помещение расположено на первом этаже здания;

- не направлять извещатель на тонкие перегородки и двери, за которыми возможно движение людей и механизмов (рисунок 10);

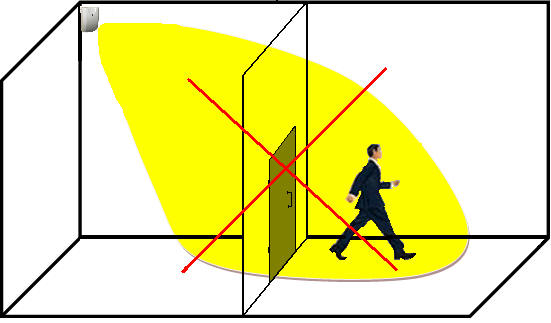

Рисунок 10 – Не направлять на тонкие перегородки и двери



- регулировать извещатель на минимально необходимую дальность действия под размеры конкретного охраняемого помещения.

Необходимо знать, что при установке извещателя в узком коридоре шириной от 3 до 5 м его дальность действия увеличивается от полутора до двух раз по сравнению с паспортной характеристикой. Если в конце коридора, расположенного на первом этаже, есть оконный проем, то возможно формирование ложной тревоги при движении людей или механизмов за пределами охраняемого помещения (рисунок 11).



Рисунок 11 – Увеличение дальности действия в узком коридоре



Данные недостатки устраняются изменением направления зоны обнаружения с помощью кронштейна и регулировкой дальности действия извещателя.

Возможность формирования ложной тревоги проверяется методом перемещений человека или автомобиля в местах вероятного проникновения зоны обнаружения за габариты помещения.

Методы защиты от воздействий перемещений мелких животных

Для предотвращения формирования ложной тревоги при перемещении по полу мелких животных (мышей, крыс, кошек) извещатель необходимо устанавливать на высоте от 2 до 2,5 м. Перемещение собаки, пролет птиц могут привести к выдаче ложной тревоги (рисунок 12).



Рисунок 12 – Перемещение собаки – источник ложной тревоги



На период охраны необходимо ограничивать перемещения домашних животных и свободно летающих птиц в помещении.

Методы защиты от воздействия люминесцентных ламп и перемещения воды в пластмассовых трубах

Извещатели могут формировать ложную тревогу от воздействия люминесцентного и неонового освещения, в которых изменяется плотность ионизированного газа с частотой напряжения сети 220 В.

Поэтому на период охраны не допускается оставлять включенными люминесцентные лампы на расстоянии менее установленной дальности действия извещателя (рисунок 13).



Рисунок 13 – Не оставлять включенными люминесцентные лампы



В качестве дежурного освещения рекомендуется применять лампу накаливания.

Примечание – Допускается оставлять одну дежурную секцию (две лампы ЛБ-40) на расстоянии не менее 8 м от извещателя «Аргус-2». Секция должна быть смещена относительно его места установки (ниже, выше, левее, правее) на расстояние не менее 2 м.

Не рекомендуется направлять извещатель на пластмассовые трубы холодной и (или) горячей воды, канализации, если они расположены на расстоянии менее половины установленной дальности действия извещателя (рисунок 14).



Рисунок 14 – Не направлять на пластмассовые трубы



Возможные воздействия помех при движении жидкости в пласмассовых трубах устраняют изменением направления зоны обнаружения или регулировкой дальности действия. Например, если дальность действия извещателя отрегулирована на 10 м, трубы должны находится на расстоянии не менее 5 м от извещателя, на 8 м - на расстоянии 4 м и т.д.

Методы по устранению «мертвых зон» и переотражений СВЧ энергии

При установке извещателя вблизи крупных металлических поверхностей или конструкций (сейфов, металлических шкафов, стеллажей и т.д.) следует иметь ввиду, что они могут отражать СВЧ энергию и существенно искажать зону обнаружения. Это может, с одной стороны, стать причиной ложной тревоги в результате реакции на движущиеся объекты вне помещения, с другой стороны – привести к образованию «мертвых зон» внутри охраняемого помещения и пропуску нарушителя (рисунок 3.15).

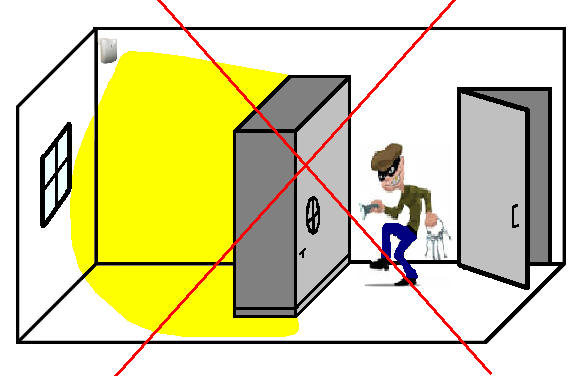

Рисунок 15 – Не закрывать металлическими конструкциями зону обнаружения



Основное правило по устранению этих недостатков - не устанавливать извещатель вблизи крупных металлических предметов.

Возможность пропуска нарушителя за счет появления «мертвых зон» проверяется по формированию извещения о тревоге при перемещении человека из мест вероятного проникновения (окна, двери) в помещение.

Выводы

1 Для охраны закрытых помещений из капитальных конструкций рекомендуется использовать радиоволновый доплеровский извещатель, создающий объемную зону обнаружения.

2 Радиоволновые извещатели для охраны помещений сохраняют работоспособность в широком диапазоне температур, не реагируют на световые засветки, тепловые потоки и сквозняки, имеют стабильную объемную зону обнаружения, допускают маскировку радиопрозрачными материалами.

3 Радиоволновые извещатели могут формировать ложные тревоги от вибрации крупных предметов, люминесцентного освещения, перемещения людей или механизмов за оконными проемами или тонкими перегородками.

4 Крупные металлические конструкции могут существенно искажать зону обнаружения.
