7.4 Типовые варианты установки извещателей типа «Фон-3» и «Линар-200» для охраны открытых площадок и периметров на примере их совместной работы

Типовые варианты совместного применения этих извещателей для охраны открытого пространства и особенности их применения рассматриваются на примере охраны транспортных средств на автостоянках.

Извещатели, которые эксплуатируются на открытом пространстве, можно разделить на две группы: извещатели, предназначенные для охраны периметров, и извещатели, предназначенные для охраны открытых площадок, рядом с которыми наблюдается интенсивное движение автотранспорта.

Линейный извещатель на автостоянках размещается двумя способами:

- по верху ограждения, если оно выполнено из кирпича или железобетонных плит (рисунок 44).

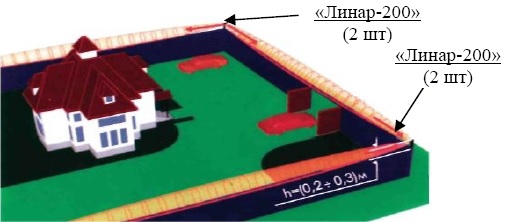

Рисунок 44 – Установка извещателя по верху ограждения

Рисунок 44 – Установка извещателя по верху ограждения



- у основания ограждения, если оно выполнено из дерева или сетки "рабица" (рисунок 45).

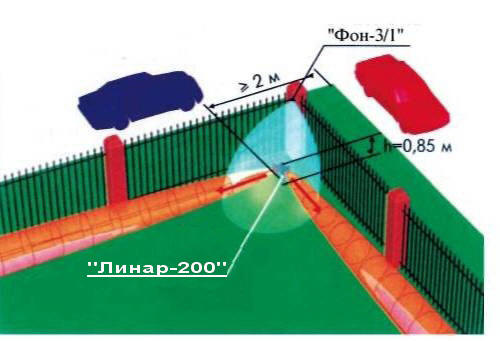

Рисунок 45 – Установка извещателя у основания ограждения

Рисунок 45 – Установка извещателя у основания ограждения



Для обеспечения устойчивой работы необходимо соблюдать общие требования, предъявляемые к линейным радиоволновым извещателям при их установке и эксплуатации: не размещать извещатель в непосредственной близости к ограждению, особенно вибрирующему (плохо закрепленная сетка «рабица»), вблизи зарослей кустов, углов зданий.

Автомобили должны располагаться на расстоянии не менее 1,5 м от центральной оси зоны обнаружения.

Рекомендуется для устранения возможности преодоления радиоволнового барьера над блоками устанавливать их с перекрытием лучей от 2 до 3 м или дополнительно охранять данный участок объемным радиоволновым извещателем «Фон-3/1» (см. рисунок 45).

Так как линейный извещатель может обеспечивать также охрану проходов, он устанавливается не только вдоль ограждений, но и при въезде на стоянку (параллельно шлагбауму). В ночное время это позволяет определить подъезд автомобиля или подход человека к входу на автостоянку.

В настоящее время для охраны площадок автостоянок можно использовать объемный радиоволновый извещатель «Фон-3» и его модификацию «Фон-3/1». Извещатель «Фон-3/1» имеет меньшую дальность действия, но обладает большей точностью установки дальности действия.

Правильное размещение объемного извещателя на автостоянке является основным фактором его надежной работы. При установке извещателя вблизи крупных металлических поверхностей или конструкций следует иметь в виду, что они могут отражать СВЧ энергию и искажать зону обнаружения. Это может привести к образованию «мертвых» зон за металлическими предметами или выдаче извещения о тревоге при движении объектов вне охраняемой зоны. Извещатель должен устанавливаться на жестких опорах, не подверженным постоянным вибрациям (капитальные стены, столбы и т. п.), на высоте не менее 4 м. При такой установке извещателя СВЧ излучение падает сверху на автомобили, исключая или существенно уменьшая "мертвые" зоны за их корпусами.

Площадка должна иметь ограждение высотой не менее 1 м (например, сетка «рабица»), препятствующее попаданию на площадку случайных людей или животных. На площадке не допускается наличие зарослей кустов и травяного покрова высотой более 0,3 м. Отдельно стоящие деревья должны иметь начало кроны на высоте не менее 4 м.

Вне пределов охраняемой площадки, на расстоянии не менее 2 м от границы охраняемой зоны допустимо движение отдельных автомобилей, групп людей и животных.

Кроме этого извещатель не реагирует на метеоосадки, вибрацию предметов и люминесцентное освещение.

При охране автостоянки большей площади можно применять два извещателя и более на одной площадке. При параллельном размещении извещателей расстояние между ними должно быть не менее 5 м. Допускается устанавливать извещатели на одной опоре с разносом по высоте 0,5 м и направлением их осей излучения в горизонтальной плоскости под углом не менее 45°.

На рисунке 46 показан пример охраны автостоянки большой площади при установке извещателей на стенах здания.



Рисунок 46 - Охрана автостоянки двумя извещателями «Фон-3»

Рисунок 46 - Охрана автостоянки двумя извещателями «Фон-3»



Выводы

1 Функционирование извещателей после установки на объекте можно определить с помощью перемещения потребителя в зоне обнаружения.

2 Изменения помеховой обстановки в зонах обнаружения и отторжения за счет влияния природных факторов, деятельности хозоргана могут привести к выдаче ложной тревоги.

3 Для охраны материальных средств на открытых площадках рекомендуется совместно применять извещатели для охраны периметров и собственно извещатели для охраны открытых площадок.
