2 КЛАССИФИКАЦИЯ СИСТЕМ ОХРАННОГО ТЕЛЕВИДЕНИЯ

В соответствии с [4] СОТ можно классифицировать следующим образом:

Класс I - системы, работающие при дневном освещении, т.е. в диапазоне освещенностей от полного солнца (10⁵ лк) до заката (50 лк);

Класс II - системы, работающие при низком освещении, т.е. в диапазоне освещенностей от полного солнца (10⁵ лк) до сумерек (приблизительно 4 лк);

Класс III - системы, работающие при лунном свете, т.е. в диапазоне освещенностей от полного солнца (10⁵ лк) до четверти лунного света безоблачной ночью (0,1...0,4 лк);

Класс IV - системы, работающие при свете звезд, т.е. в диапазоне освещенностей от полного солнца (10⁵ лк) до света звезд безоблачной ночью (0,0007...0,002 лк);

Класс V - инфракрасные системы, т.е. системы, в которых используются инфракрасные источники в дополнение к существующему уровню освещенности (например для работы в полной темноте).

Диапазон уровней освещения, соответствующий данной классификации, приведен на рисунке 1.

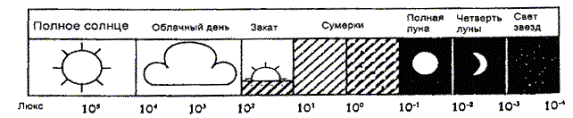

Рисунок 1 - Суточные и погодные изменения уровней освещения

Примеры типичных уровней освещения
Хорошо освещенная автомагистраль: 10 лк;
Лестница или коридор: 60 лк;
Офис или магазин: 2 50... 500 лк.

Примечание - Не все ТК могут работать при инфракрасном свете. Характеристики цветных камер отвечают характеристикам человеческого зрения, а большинство черно-белых камер используют часть красной и инфракрасную область. Поэтому при выборе ТК для конкретных целей необходимо учитывать тип источника света и спектральную характеристику устройства отображения ТК в совокупности с объективом и отражением сцены.
