5 ВАРИАНТЫ ОБОРУДОВАНИЯ ОБЪЕКТОВ

Многообразие помещений и территорий, существующих на различных объектах, не позволяет дать однозначные рекомендации по размещению ТК на объекте. В данном разделе рассмотрены некоторые стандартные помещения (комната, коридор, лестница) и территории (периметр, стоянка автомобилей), которые могут быть на большинстве объектов, и даны рекомендации по размещению ТК в этих помещениях (на территориях). В любом случае варианты оборудования объектов должны выбираться индивидуально для каждого объекта на стадии его обследования и согласовываться с заказчиком.

Для рисунков 4 - 8, представленных в этом разделе, введены следующие обозначения:

А, В - длина и ширина зоны видеоконтроля, м;

V - поле зрения ТК по горизонтали, м;

Н - поле зрения ТК по вертикали, м;

h - высота установки ТК, м;

a_г, a_в - углы зрения ТК по горизонтали и вертикали.

Расчеты МРД проведены для ТК обычного разрешения (380 ТВЛ).

5.1 ПОМЕЩЕНИЯ

При охране помещений с помощью СОТ (рисунок 4) возможно выполнение следующих задач:
- общее наблюдение за текущей обстановкой в помещении;
- контроль за входной дверью;
- наблюдение за всеми проемами (двери, окна) помещения.

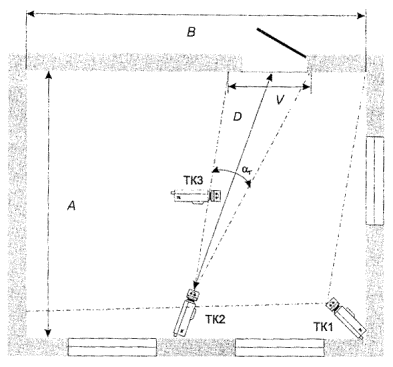

Рисунок 4 - Схема охраны помещения

Для решения примера возьмем конкретные размеры помещения А = 3 м, В = 4 м.

Первую задачу решает ТК1, обладающая широким углом зрения (до 100°), а следовательно, охватывающая всю площадь помещения. Минимальная различимая деталь (изображения) на дальней границе зоны видеоконтроля при этом S_н = 31 мм.

С помощью ТК1 возможно выполнение только целевой задачи - обнаружения.

Для контроля всех входящих в помещение используется ТК2, которая имеет малый угол зрения. Выбирают камеру с углом зрения по вертикали, исходя из высоты двери или роста человека (т.е. поле зрения по вертикали Н равно примерно 1,8 м). Минимальная различимая деталь (изображения) при этом S_н = 4 мм.

С помощью этой ТК возможно выполнение целевой задачи различения объекта контроля. Для идентификации объекта контроля применяют ТК высокого разрешения (R = 600 ТВЛ).

Для наблюдения за всеми проемами помещения используется расположенная на потолке на поворотном устройстве ТКЗ, оборудованная объективом с трансфокатором и имеющая предустановки на окна и двери.
