12. ЗАЩИТА ЗДАНИЙ И ПОМЕЩЕНИЙ

Основными факторами, которые определяют уровень надежности охраны объекта, оборудованного ТСО, являются: количество рубежей охраны, охраняемых зон, ШС в каждом рубеже, оперативность передачи тревожных извещений.

Количество шлейфов в каждом рубеже охраны должно определяться внутренней структурой объекта и протяженностью его периметра. Для оперативного определения места срабатывания извещателей, контролирующих периметр здания, объем и площадь помещения, рекомендуется периметр, объем и площадь помещения разбивать на отдельные участки (фасад, тыл, левая и правая стороны, и т. п.) с контролем каждого участка самостоятельным ШС. На объекте со сложной внутренней структурой самостоятельными шлейфами могут быть выделены также отдельные охраняемые зоны (переход, коридор и т. п.), организуемые на пути наиболее вероятного движения нарушителя.

Все помещения с постоянным или временным хранением материальных ценностей, а также все уязвимые места (окна, двери, люки, вентиляционные шахты и короба), расположенные на первом и последнем этажах по периметру здания, оборудуют ТСО.

В помещениях объекта категории БI, расположенных на втором и выше этажах, а также внутри его, установка ТСО не требуется (если объект охраняется по всему периметру: первый и последний этажи, все уязвимые места).

Оконные проемы помещений объектов категории AI, БII, расположенные на втором и выше этажах здания, охраняемого по всему периметру (первый и последний этажи, все уязвимые места), ТСО можно не оборудовать.

Первым рубежом охраны рекомендуется защищать:

- строительные конструкции по периметру объекта;

- места ввода коммуникаций, вентиляционные каналы;

- строительные проемы, выходящие к пожарным лестницам;

- некапитальные (и капитальные, если необходима их защита) стены.

Рекомендуется блокировать следующие строительные конструкции объекта:

- дверные проемы - на "открывание" и "пролом" (только деревянные);

- остекленные конструкции - на "открывание" и "разрушение" стекла;

- некапитальные (и капитальные стены, если это необходимо) - на "пролом";

- места ввода коммуникаций, вентиляционные короба, дымоходы - на "разрушение".

Допускается осуществлять блокировку указанных конструкций только на "проникновение" с помощью объемных и линейных извещателей вместо блокировки остекленных конструкций на "открывание" и "разрушение", внутренних некапитальных стен на "пролом", дверей на "открывание" и "пролом". При этом следует иметь в виду, что использование для данных целей извещателей пассивных оптико-электронных (типа "Фотон" и других типов, работающих на том же принципе действия) обеспечивают защиту помещений только от непосредственного проникновения нарушителя.

Вторым рубежом охраны защищают объемы помещений с помощью извещателей пассивных оптико-электронных с объемной зоной обнаружения, ультразвуковых, радиоволновых или комбинированных.

Третьим рубежом охраны (если это необходимо) защищают отдельные предметы или подходы к ним с помощью емкостных, пьезоэлектрических или объемных, линейных и комбинированных извещателей различных принципов действия.

На охраняемом объекте следует устанавливать такие ТСО, чтобы не только была обеспечена необходимая степень защиты объекта, но и по возможности были бы сокращены расходы на их приобретение, монтаж и эксплуатацию.

Для усиления (увеличения степени защиты) существующих конструкций объекта необходимо применять дополнительные ТСО (Приложение К). Шлейфы сигнализации дополнительных ТСО (за исключением охранного телевидения) рекомендуется включать в рубеж охраны периметра или выводить самостоятельным дополнительным рубежом охраны.

Для усиления охраны объекта рекомендуется применять "извещатели-ловушки", которыми целесообразно оборудовать локальные участки (тамбуры, коридоры, двери, выходы из подвальных и чердачных помещений, вентиляционные короба, шкафы, сейфы, ценные и дорогостоящие изделия и предметы, и т. п.). В качестве "ловушек" применяют, как правило, извещатели магнитоконтактные, емкостные и оптико-электронные.

Для оперативной передачи в микро-ПЦО, пункты автономной или централизованной охраны сообщений о наличии противоправных действий на объекте (хулиганских действий, разбойных нападений и т. п.) используют устройства тревожной сигнализации: кнопки, в том числе радиокнопки, педали, извещатели оптико-электронные и т. п. Такие устройства устанавливают в незаметных для посторонних лиц местах, но удобных для владельцев и желательно во всех помещениях объекта.

Тревожную сигнализацию выполняют по схеме "без права отключения".

Для организации на объекте системы тревожной сигнализации рекомендуется использовать радиосистемы тревожной сигнализации "Радиокнопка" и "Риф Ринг 2".

Система "Радиокнопка" позволяет контролировать до 6 адресуемых радиокнопок с дальностью действия до 700 м; система "Риф Ринг 2" - до 100 адресуемых радиокнопок с дальностью действия до 200 м.

В таблице 7 приведены основные технические характеристики извещателей, рекомендуемых для защиты зданий и помещений (в соответствии с Перечнем).

Таблица 7 - Технические средства охраны зданий и помещений

Наименование ТСО

Назначение, особенности применения

Размер зоны обнаружения, м (м3)

Электропитание

Диапазон рабочих температур, °С

Магнитоконтактные

ИО102-2

Блокировка дверей, оконных рам. Открытая установка





От минус 40 до плюс 50

ИО102-4, ИО102-16





От минус 50 до плюс 50

ИО102-5, ИО102-15

Блокировка дверей, оконных рам. Скрытая установка





ИО102-6

Блокировка металлических конструкций





ИО102-21, ИО102-22

Блокировка отдельных предметов. Скрытая установка





Оптико-электронные

"Вектор-2"

Активный. Блокировка периметра помещений

Однолучевой барьер. Режим А -100, режим Б -20

10,2...13,2 В,50 мА, 25 мА

От минус 10 до плюс 50

"Вектор-8"

Активный. Блокировка периметра помещений

Однолучевой

10...15 В,50 мА

От минус 30 до плюс 50

СПЭК-7

Двух- или шестилучевой барьер. 30 -в помещении

10...30 В,40/60 мА*

От минус 40 до плюс 55

"Фотон-6"

Пассивный. Блокировка объема закрытых помещений

Объемная зона. 12, (120)

10...15 В,20 мА

Oт минус 30 до плюс 50

"Фотон-6А"

Пассивный. Блокировка протяженных помещений (коридоров)

Линейная зона (лучевой барьер). 20

"Фотон-6Б"

Пассивный, Блокировка строительных конструкций и подходов к ценностям

Поверхностная (штора). 10x5

"Фотон-8"

Пассивный. Блокировка протяженных помещений (коридоров)

Объемная зона 12, (120)

От ШС 10...72В, в режиме КЗ-2мА в режиме РАЗР-15 мА

"Фотон-8А"

Пассивный. Блокировка строительных конструкций и подходов к ценностям

Линейная зона (лучевой барьер). 20

"Фотон-8Б"

Поверхностная (штора). 10x5

"Фотон-9"

Пассивный. Блокировка внутреннего объема

10x12

10...15 В, 15 мА

От 0 до плюс 50

"Фотон-СК"

Объемная 10x12

10...15 В, 20 мА

"Астра-МС"

Объемная 12x20

10...18 В, 29 мА

От минус 10 до плюс 40

"Фотон-СК-2"

Объемная 15x20

9,5...16,0 В, 20 мА

От минус 10 до плюс 55

"Фотон-Ш"

Пассивный. Блокировка проемов. Высота установки до 5м

Вертикальная штора

10...15 В,20 мА

От минус 30 до плюс 50

Радиоволновые и комбинированные

"Аргус-2"

Блокировка внутреннего объема

Объемная зона 12x8

10,2...15,0 В 16 мА

От минус 30 до плюс 50

"Тюльпан-3"

Объемная зона 15x8

10,2...24,0 В,70 мА

От минус 10 до плюс 50

"Волна-5"

Объемная зона 12x8

От ШС 10...72 В, 1 мА

"Аргус-3"

Объемная зона 7,5x4,0

10,2,..15,0 В,30 мА

"Сокол-2"

Комбинированный. Блокировка внутреннего объема

Объемная зона 12, угол обзора 90°

10,2...15,0 В,30 мА

От минус 20 до плюс 50

Емкостные

"Пик"

Блокировка отдельных предметов

Чувствительность до 0,2 м, емкость до 2000 пф

10...15 В, 15 мА

От минус 10 до плюс 50

"Градиент"

Блокировка стен ангаров, складов

Эллептическая 0,6x2,5x500

10,2...15,0 В, 45 мА

Пьезоэлектрические

"Грань-2"

Блокировка стен, пола и потолка

(15) - одного датчика. Всего датчиков 10

10,2..15,0 В, в дежурном режиме - 80 мА в режиме тревоги -200 мА

От минус 10 до плюс 50

"Шорох-1"

Одноблочный (12)

От ШС 10...30 В, 1 мА

"Шорох-1-1"

9...18 В, 20 мА

От минус 30 до плюс 50

Ударно-контактные

"Окно-5"

Блокировка остекленных конструкций

(20)

От ШС 10...30 В, 35 мкА

От минус 40 до плюс 50

"Окно-6"

(60)

9...17 В, 25 мА

Ультразвуковые

"Эхо-А"

Блокировка внутреннего объема

Объемная зона 8x8

10,2...15,0 В, 22 мА

От плюс 5 до 45

"Витрина"

Блокировка внутреннего объема витрин

Объемная зона 1

9...17 В, 50 мА

От плюс 5 до 40

Акустические

"Стекло-2"

Блокировка остекленных конструкций

6
(100)

От ШС 10..30 В, 1 мА

От плюс 1 до 40

"Стекло-2-1"

9...18 В, 20 мА

"Стекло-3"

Блокировка остекленных конструкций и стекла с полимерной пленкой

9...17 В, 25 мА

От плюс 10 до 45

"Арфа"

6
(0,05...50)

9,5...16,0 В, 20 мА

От плюс 1 до 40

* 40 мА потребляет СПЭК-7-2, 60 мА - СПЭК-7-6.

12.1. Извещатели магнитоконтактные

При блокировке окон и дверей на открывание (в зависимости от их конструкций) магниты и герконы извещателей магнитоконтактных могут быть установлены как на подвижных, так и на неподвижных частях конструкций. Для блокировки металлических рам окон, металлических дверей или дверей с металлической обвязкой следует использовать извещатели магнитоконтактные типа ИО102-6, специально предназначенные для этих целей.

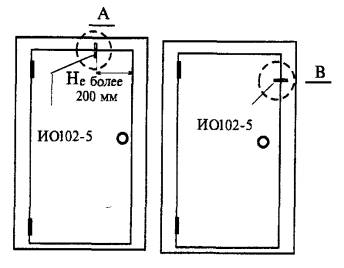

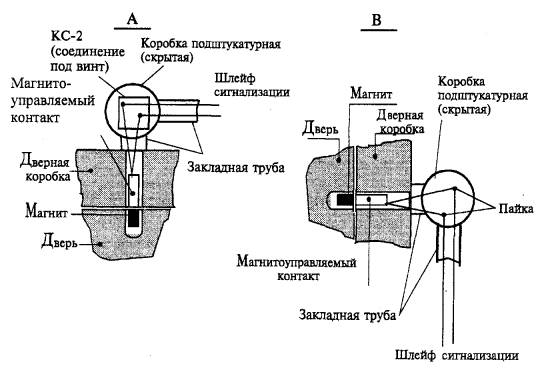

На рисунке 11 приведены варианты установки извещателей на двери.

Рекомендуемое размещение извещателей - на верхних частях оконных рам и дверей. При невозможности такой установки из-за конструктивных или архитектурных особенностей окон и дверей допускается устанавливать извещатели магнитоконтактные на боковых (противопожарной петлям) сторонах рам и дверей. Разрешается также устанавливать указанные извещатели на нижних частях рам окон.

Для исключения возможности деблокирования извещателя извещателя магнитоконтактного, установленного на входной двери, с помощью мощного магнита рекомендуется устанавливать рядом с основным извещателем дополнительный "извещатель-ловушку". Это обычный извещатель магнитоконтактный, из корпуса магнитной части которого удален магнит. Геркон извещателя включается в ШС параллельно и работает на замыкание шлейфа сигнализации при воздействии на него мощного магнита.

I вариант (открытая установка)

II вариант (скрытая установка)

Рисунок 11- Варианты установки извещателей магнитоконтактных на двери

12.2. Извещатели оптико-электронные

Извещатели активные и пассивные оптико-электронные с линейной или поверхностной узконаправленной зоной обнаружения (типа "коридор") рекомендуется применять для блокировки окон, дверей, стен, потолков, полов, коридоров и отдельных предметов на проникновение или подход.

В зависимости от архитектурных особенностей блокируемых конструкций извещатели можно устанавливать как на стенах помещения, так и на потолке (для защиты пола - только на стенах). При этом необходимо устанавливать извещатель таким образом, чтобы зона обнаружения располагалась не далее 1 м (0,5 м для пола) по всей ширине или высоте от блокируемой поверхности.

Следует иметь в виду, что при блокировке пола или потолка извещателями пассивными с поверхностной узконаправленной зоной обнаружения (извещатель повернут на 90°) дальность обнаружения уменьшается в два раза.

Извещатели активные оптико-электронные позволяют организовать узкие ИК-барьеры вдоль коридоров, окон, дверей, стен, перекрытий и самих ценностей, расположенных в помещении. Варианты блокировки строительных конструкций извещателями активными оптико-электронными "Вектор-СПЭК" и СПЭК-7 приведены на рисунке 2. При установке в помещении извещателя СПЭК-7 гарантируется его дальность действия до 30 м.

Извещатели пассивные оптико-электронные с объемной зоной обнаружения рекомендуется применять для защиты объема помещения, а также одновременной блокировки окон, дверей, стен, перекрытий и самих ценностей, находящихся в этом помещении.

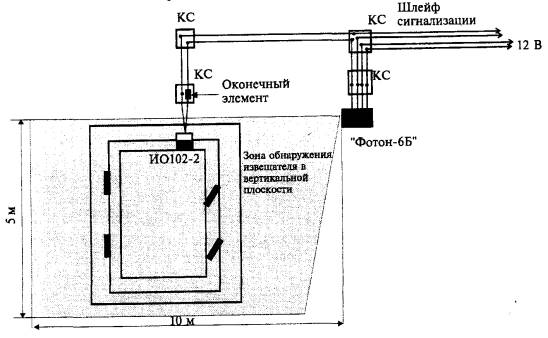

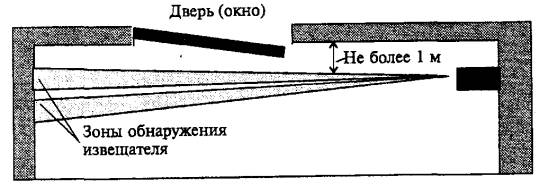

На рисунке 12 приведен вариант блокировки двери (окна) на проникновение.

Для обеспечения устойчивой работы извещателя оптико-электронного необходимо выполнять следующие правила:

- не устанавливать извещатель над отопительными приборами;

- не направлять извещатель на вентиляторы теплого воздуха, двигатели автомашин, находящихся в боксах, прожекторы, лампы накаливания и другие источники, вызывающие быстрые изменения температуры;

- не допускать попадания на извещатель прямых солнечных лучей;

- не допускать нахождения в зоне обнаружения животных, предметов (штор, перегородок, шкафов и т. п.), способных создавать "мертвые" зоны.

В вертикальной плоскости




В горизонтальной плоскости
Дверь (окно)



Рисунок 12 - Вариант блокировки двери (окна) на проникновение извещателем пассивным оптико-электронным

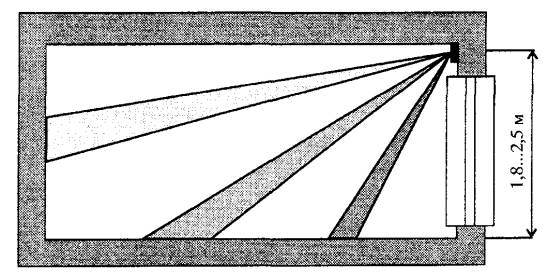

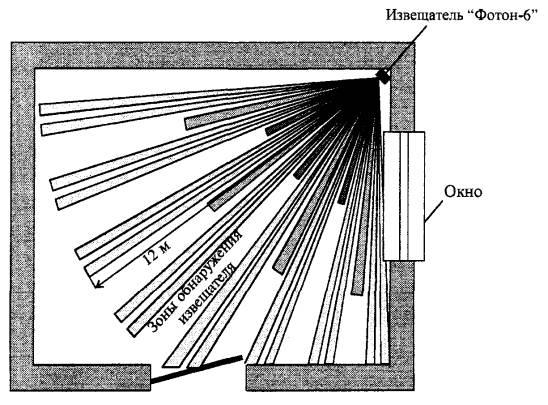

На рисунке 13 приведен вариант одновременной блокировки стен, пола, потолка и объема помещения на проникновение.

В горизонтальной плоскости



В вертикальной плоскости



Рисунок 13 - Вариант одновременной блокировки стен, пола, потолка и объема помещения на проникновение извещателем объемным пассивным оптико-электронным

12.3. Извещатели радиоволновые и комбинированные

Извещатели радиоволновой и комбинированный (оптико-электронный + радиоволновой) рекомендуется применять для охраны объемов закрытых помещений, внутреннего и внешнего периметров, открытых площадок, отдельных предметов и строительных конструкций.

При необходимости установки на объекте нескольких радиоволновых извещателей, рекомендуется использовать их с разными частотными литерами. В исключительных случаях (во избежание ложных срабатываний) можно устанавливать извещатели таким образом, чтобы их зоны обнаружения не пересекались.

Для обеспечения устойчивой работы извещателей радиоволновых и комбинированных необходимо выполнять следующие правила:

- устанавливать извещатели таким образом, чтобы их зоны обнаружения не выходили за пределы блокируемых помещений (оконные проемы, тонкие деревянные перегородки, стены палаток);

- не устанавливать извещатели на токопроводящие конструкции (металлические балки, сырую кирпичную кладку и т. п.), так как между извещателем и источником питания возникает двойной контур заземления, что может стать причиной ложного срабатывания извещателя;

- вынести за пределы зоны обнаружения колеблющиеся или движущиеся предметы, имеющие значительную отражающую поверхность, а также крупногабаритные предметы, способные создавать "мертвые" зоны, или сформировать зону обнаружения таким образом, чтобы эти предметы в нее не попадали. При наличии "мертвых" зон необходимо следить за тем, чтобы они не образовали нарушителю непрерывный путь к материальным ценностям;

- не устанавливать извещатели в районах, где имеются мощные радиопередающие устройства;

- на период охраны помещения закрывать на запоры двери, окна, форточки, фрамуги, люки, а также выключать вентиляционные и силовые переключающие установки;

- не допускать попадания в зону обнаружения извещателя пластмассовых труб, по которым возможно движение воды;

- на период охраны помещения выключать люминесцентные и неоновые лампы.

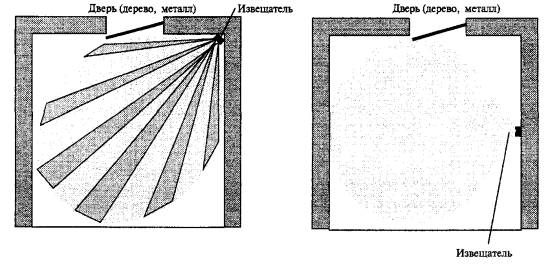

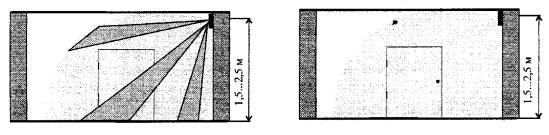

На рисунке 14 приведены варианты блокировки строительных конструкций и объема помещения на проникновение.

В горизонтальной плоскости



В вертикальной плоскости



Рисунок 14 - Варианты блокировки строительных конструкций и объема помещения на проникновение извещателями радиоволновыми, комбинированными и ультразвуковыми

12.4. Извещатели емкостные

Извещатель емкостной "Пик" предназначен для блокировки металлических шкафов, сейфов, отдельных предметов, а также для создания защитных заграждений.

Для обеспечения устойчивой работы извещателя необходимо выполнять следующие правила:

- не устанавливать извещатель вблизи мощных электроустановок, которые не могут быть отключены на период охраны помещения;

- обеспечить надежный контакт антенны и заземления в местах их подсоединения;

- устанавливать блокируемые предметы на хорошо изолирующие от "земли" основания;

- устанавливать блокируемые предметы на расстоянии не менее 0,2 м от стен, окон и перегородок, за которыми возможно появление людей или животных.

Извещатель емкостной "Градиент" предназначен для блокировки металлических ангаров, хранилищ протяженностью по периметру до 250 м, а также кирпичных или деревянных ограждений протяженностью по периметру до 500 м с формированием защитного барьера высотой до 2,5 м.

К блоку обработки сигналов извещателя подключают чувствительный элемент в виде трех разнесенных между собой по высоте изолированных проводов (одного полезадающего и двух приемных). Провода чувствительного элемента закрепляют по стенам объекта с помощью изолированных опор.

Для создания условий устойчивой работы извещателя необходимо выполнять следующие правила:

- обеспечить надежное соединение несущих конструкций и обшивки объекта с контуром заземления;

- должны отсутствовать ветви деревьев и кустарников на расстоянии до 2 м от оконных проемов;

- должны отсутствовать параллельные линии ШС на расстоянии до 1 м от провода чувствительного элемента.

12.5. Извещатели пьезоэлектрические и ударно-контактные

Извещатели пьезоэлектрические и ударно-контактные, предназначенные для блокировки строительных конструкций на разрушение или давление, формируют извещение о проникновении путем преобразования энергии упругих волн ультразвукового или звукового диапазона, возникающих при попытках разрушения блокируемой конструкции нарушителем.

Для надежной блокировки стен, пола, потолка на пролом с помощью извещателей поверхностных пьезоэлектрических вибрационных ("Шорох", "Грань ") извещатели необходимо устанавливать таким образом, чтобы они охватывали не менее 75% блокируемой площади.

Извещатель ударно-контактный типа "Окно" в основном применяют для блокировки окон на разрушение стекла. Рекомендуемая установка -один датчик на полотно стекла площадью не более 4 м2.

Извещатели ударно-контактные и пьезоэлектрические особенно чувствительны к вибрационным помехам, вызываемых вибрациями строительных конструкций. Поэтому на объектах, подверженных таким помехам, эти извещатели применять не рекомендуется.

12.6. Извещатели акустические

Извещатель акустический предназначен для дистанционного (неконтактного) обнаружения разрушения остекленных конструкций здания и элементов интерьера помещения.

Извещатель рекомендуется устанавливать на стене (на высоте не менее 2 м) или на потолке таким образом, чтобы все остекленные части блокируемой конструкции находились в пределах его зоны действия (угол обзора извещателя 90°).

При размещении извещателей в помещении на период охраны должны быть плотно закрыты все двери, окна, фрамуги, форточки, отключены вентиляторы, телефонные аппараты, громкоговорители, электрические звонки.

Во избежание потери чувствительности извещателей не допускается их маскирование.

12.7. Извещатели ультразвуковые

Извещатель ультразвуковой, предназначенный для охраны объема закрытого помещения, формирует извещение о проникновении при возмущении поля упругих волн ультразвукового диапазона, вызываемых движением нарушителя в зоне обнаружения.

Для создания условий устойчивой работы ультразвуковых извещателей необходимо выполнять следующие правила:

- не применять извещатели в помещениях с уровнем акустических шумов выше 60 дБ;

- не устанавливать извещатели над батареями отопления, на подоконниках, вблизи оконных штор и комнатных растений, а также не допускать попадания этих предметов в зону обнаружения;

- производить прокладку соединительных линий извещателя на расстоянии не менее 0,75 м от электропроводок, кабелей и электроустановок. Допускается пересечение этих линий с силовыми цепями под прямым углом не более двух раз;

- вынести за пределы зоны обнаружения вибрирующие и крупногабаритные предметы, способные создавать "мертвые" зоны, или сформировать зону обнаружения таким образом, чтобы эти предметы в нее не попадали;

- закрывать на запоры двери, окна, форточки, фрамуги, люки, а также выключать вентиляционные и силовые переключающие установки, калориферы, телефоны, звонки, репродукторы и т. п. на период охраны;

- не допускать нахождения в охраняемом помещении животных и птиц;

- не размещать в одном помещении два и более извещателей или отрегулировать их таким образом, чтобы зоны обнаружения не пересекались при максимальной чувствительности.

Для блокировки витрин объемом от 0,03 до 1 м3 рекомендуется использовать извещатель ультразвуковой "Витрина".

На рисунке 14 приведен вариант блокировки помещения ультразвуковым извещателем.

12.8. Извещатели омические

Извещатель омический (алюминиевая фольга) применяют для блокировки от разбития конструкций из стекла, подверженных воздействию вибрационных и ударных помех.

Рекомендуемое применение - блокировка стеклянных конструкций, где не предъявляются повышенные требования к интерьеру (гаражи, хозяйственные постройки, торговые палатки и т. п.).

Блокировку алюминиевой фольгой производят посредством ее приклеивания по периметру стеклянного полотна.

Для защиты строительных конструкций - дверей, люков, ворот, некапитальных стен, перегородок и т. п. - на разрушение (пролом) используют провод типа НВМ сечением не более 0,2 мм2 или аналогичный по параметрам.

Указанный провод должен быть проложен по внутренней стороне строительных конструкций (по всей площади) параллельно контурным линиям (расстояние между проводами должно быть не более 200 мм) и закреплен скобами с шагом не более 200 мм. Под скобу необходимо подложить неразрезанную полихлорвиниловую трубку длиной 10 мм.

рисунке 15 приведен вариант блокировки дверей (ворот) на открывание и на пролом.

Блокировка металлических решеток должна производиться обвиванием горизонтальных и вертикальных прутьев проводом с шагом витка 30 - 70 мм. В местах пересечения прутьев решетки проводом делают узел, который должен охватывать оба прута.

Решетки из металлических трубок следует блокировать пропусканием провода через все трубки.

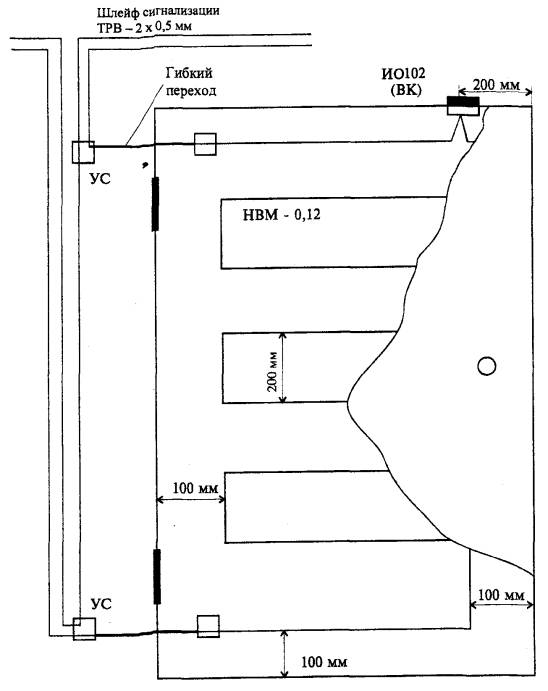

Рисунок 15 - Вариант блокировки дверей (ворот) на открывание увещателями магнитоконтактными (выключателями конечными) и пролом проводом

Далее >>>



|   Главная   |   Законы   |   ГОСТ   |   РД   |   Требования   |   Пособия   |   Рекомендации   |   Перечни   |


books on zlibrary
