VI. СИСТЕМЫ ОХРАННЫЕ ТЕЛЕВИЗИОННЫЕ

Получить визуальную информацию о ситуации на охраняемом объекте либо о поведении и индивидуальных особенностях нарушителя позволяет только телевизионное изображение. Специфика задач, решаемых с помощью СОТ, делает их в некоторых случаях незаменимыми. Так, телевизионные камеры и мониторы, демонстративно установленные на объекте, могут отпугивать потенциальных преступников; скрытое наблюдение дает возможность оператору визуально контролировать ситуацию на объекте. Видеозапись позволяет получать документальный материал о происходящих событиях для последующего анализа или в качестве вещественного доказательства (идентифицировать личность нарушителя, определять номер автомобиля и т. п.). Очевидно, что СОТ могут выполнять некоторые функции охранных систем (например, обнаруживать факт проникновения нарушителя на охраняемый объект). Однако очевидно и то, что использование СОТ в таком качестве крайне неэффективно как с экономической, так и технической точек зрения (исключение может составлять охрана больших территорий и внешних периметров, оборудование которых охранными системами либо, слишком дорого, либо технически неосуществимо).

Для усиления защиты объектов необходимо использовать современные технические средства СОТ, к техническим характеристикам которых предъявляются повышенные требования.

13. ВЫБОР ТЕХНИЧЕСКИХ СРЕДСТВ ОХРАННОГО ТЕЛЕВИДЕНИЯ

Рассмотрим основные характеристики технических средств СОТ, влияющие на качество изображения, и принципы их выбора.

Телевизионные камеры

Основными техническими характеристиками телекамеры являются: разрешение, рабочий диапазон освещенностей и отношение сигнал/шум.

Разрешение телекамеры, применяемой в охране объекта, должно быть не менее 450 телевизионных линий как для черно-белой, так и для цветной телекамеры. При таком разрешении расчет других технических характеристик должен быть проведен с учетом требований к необходимости обнаружения, различения или опознания (то есть степени распознавания) цели оператором на экране видеомонитора.

Связь степени распознавания цели с размером ее изображения на экране видеомонитора приведена в таблице 8.

Таблица 8 - Размер изображения цели на экране видеомонитора и степень ее распознавания

Рабочий диапазон освещенностей телевизионной камеры должен быть шире (примерно на 10%), чем диапазон освещенностей на объекте (сцене). При необходимости возможна организация дежурного освещения объекта (зон объекта) в темное время суток для сужения диапазона освещенностей. Все телекамеры, устанавливаемые на улице, должны быть оборудованы объективами с автодиафрагмой для нормальной работы в широком диапазоне освещенностей (от 0,1 лк ночью до 100000 лк в яркий солнечный день).

Отношение сигнал/шум телевизионной камеры должно быть не менее 50 дБ.

Все телекамеры, устанавливаемые на улице, должны работать при температуре окружающей среды от минус 40 до плюс 50 °С либо помещены в герметичные термокожухи, имеющие класс защиты не ниже IP65.

Устройства управления и коммутации

Чтобы облегчить работу оператора СОТ, необходимо использовать различные устройства управления и коммутации: последовательные переключатели, квадраторы, мультиплексоры, матричные переключатели. Рекомендуемые варианты использования устройств управления и коммутации в зависимости от количества телекамер в системе приведены в таблице 9.

Таблица 9 - Использование устройств управления и коммутации

Основными техническими характеристиками устройств управления и коммутации являются: отношение сигнал/шум (не менее 60 дБ), перекрестные искажения вход/выход (не менее 45 дБ), разрешение (не менее 600 телевизионных линий или 750 х 500 пикселей).

Обнаружители движения

На объекте, где не должно быть никаких движений людей, даже в течение определенного времени (например ночью), рекомендуется использовать обнаружители движения.

Используемый обнаружитель движения должен:

- программироваться на автоматический переход системы в определенное время из состояния наблюдения в состояние охраны;

- иметь несколько независимо настраиваемых зон обнаружения;

- иметь звуковое дублирование тревоги.

Основными техническими характеристиками обнаружителей движения являются: минимальный размер обнаруживаемой цели (не менее 10% от размеров зоны обнаружения), минимальный контраст обнаруживаемой цели относительно фона (не более 5%) и диапазон скоростей движения цели (от 0,3 до 3,0 м/с).

Видеонакопители

Для фиксации обстановки на охраняемом объекте рекомендуется использовать видеонакопители следующих типов:

- специальные видеомагнитофоны стандарта S-VHS;

- цифровые устройства записи (в том числе с использованием жесткого диска компьютера) с разрешением не менее 400 телевизионных линий.

Время записи в нормальном состоянии системы не должно превышать 24-х часов. При нахождении системы в состоянии тревоги запись должна производиться в реальном времени. Возможно ведение только "тревожной" записи, то есть ведение записи видеонакопителем только при извещении о тревоге. Рекомендуется для особо важных зон объекта предусмотреть режим оперативного отката (то есть просмотра ранее записанных изображений) на 1 - 5 с. Отношение сигнал/шум должно быть не менее 45 дБ.

Видеомониторы

Для наблюдения за обстановкой на охраняемом объекте должны быть использованы не менее двух видеомониторов. Для наблюдения оператором полноэкранного изображения от одной телекамеры рекомендуется использовать монитор с размером по диагонали не менее 14 дюймов, а для наблюдения полиэкранного изображения - не менее 17 дюймов.

Основными техническими характеристиками видеомониторов являются:

- разрешение - не менее 800 телевизионных линий (для черно-белого изображения), 450 телевизионных линий (для цветного изображения);

- максимальная яркость изображения. (Должна быть достаточной для нормальной видимости изображения в конкретных условиях работы);

- геометрические и нелинейные искажения изображения - не более 2% от высоты экрана.

Не рекомендуется устанавливать видеомониторы напротив ярко освещенных окон или источников искусственного освещения. В помещении, где расположены видеомониторы, освещение не должно быть слишком ярким.

14. ВАРИАНТЫ ОБОРУДОВАНИЯ ОБЪЕКТА

При проектировании СОТ особое внимание следует уделить составлению перечня помещений и территорий, которые необходимо оборудовать техническими средствами системы. В данный перечень рекомендуется включить:

- периметр территории охраняемого объекта;

- въездные ворота, контрольно-пропускной пункт;

- территорию объекта непосредственно перед главным и служебными входами;

- входные двери главного и служебных входов в здание.

14.1. Периметр территории объекта

При охране периметра территории объекта с помощью СОТ вдоль забора должна быть выделена зона отторжения (шириной не менее 2 м), свободная от посторонних предметов, деревьев, кустарников, высокой травы и других преград. Весь периметр разбивают на прямолинейные участки и определяют размеры (длину) контролируемых зон, исходя из требуемой степени распознавания цели. На каждом выделенном участке рекомендуется устанавливать две телекамеры (в начале и конце участка), направленные друг на друга. Такое расположение телекамер позволяет избежать образование "мертвой" зоны под каждой из телекамер. Каждая телевизионная камера может быть подключена к обнаружителю движения. Это позволит автоматизировать процесс обнаружения нарушителя. Для работы в ночное время необходимо обеспечивать дежурное освещение вдоль периметра либо применять инфракрасные прожекторы для подсветки цели (однако в этом случае будет невозможно использовать цветные телекамеры).

14.2. Въездные ворота, контрольно-пропускной пункт

Схема размещения телекамеры для наблюдения за въездными воротами на объекте показана на рисунке 17.

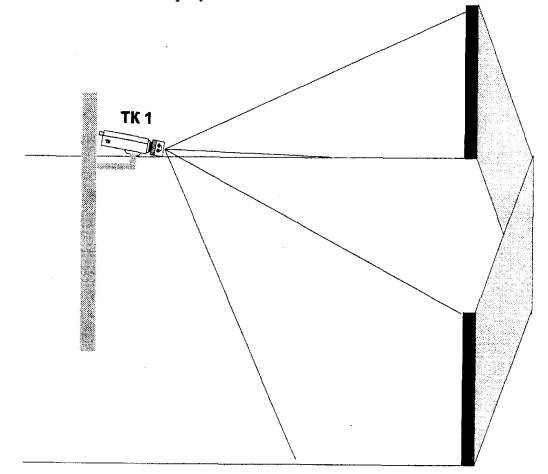

Рисунок 17 - Схема размещения телекамеры для наблюдения за въездными воротами с помощью СОТ

Телекамера ТК 1, направленная на ворота, имеет зону обзора, чуть большую размеров ворот. Место установки телекамеры определяют ее параметрами. Данная телекамера может быть подключена к системе распознавания номеров автомобилей, что позволит автоматизировать процедуру пропуска автотранспорта на охраняемый объект. Так же, как и при организации охраны периметра, для работы телекамеры в темное время необходимо наличие дежурного освещения.

14.3. Территория объекта перед главным и служебными входами

Территорию объекта перед главным входом рекомендуется защищать двумя телекамерами (см. рисунок 18).

Рисунок 18 - Схема размещения телекамер у главного входа в здание

Зоны обзора ТК 1 и ТК 2 выбирают и располагают таким образом, чтобы под наблюдением были особо опасная территория перед объектом (дорога, стоянка служебных машин и др.) и входная дверь главного входа. Если перед зданием проходит дорога и существует вероятность попадания света фар транспортного средства в объектив телекамеры, необходимо устанавливать ее с функцией "инверсия белого" или с возможностью маскирования направлений сцены, откуда возможна засветка, средствами телевизионной камеры.

14.4. Открытые площадки

Для охраны открытых площадок (например стоянок автомобилей) применяют телекамеру на поворотном (наклонном) устройстве и объектив с трансфокатором. Обзор всей площади автостоянки осуществляется при минимальном фокусном расстоянии объектива. При максимальном фокусном расстоянии возможно определение номера автомобиля, въезжающего (выезжающего) на стоянку (со стоянки). Телекамера может быть подключена к системе распознавания номеров автомашин. Схема охраны стоянки автомобилей приведена на рисунке 19.

Рисунок 19 - Схема охраны стоянки автомобилей

При организации видеоконтроля на автостоянках следует учитывать то, что в темное время въезд автомобиля на стоянку происходит с включенными фарами, на фоне которых номер автомобиля может стать неразличимым. Из этого положения есть два выхода:

- на въезде на автостоянку применять дежурное освещение, компенсирующее свет фар;

- использовать телекамеру с функцией "инверсия белого".

15. НАБЛЮДЕНИЕ С ПОМОЩЬЮ СИСТЕМ ОХРАННЫХ ТЕЛЕВИЗИОННЫХ

Существуют два способа ведения наблюдения: открытое (демонстративное) и скрытое. Как тот, так и другой способ имеют свои преимущества и недостатки и могут быть использованы при охране различных зданий и помещений, территорий объекта.

Открытое (демонстративное) наблюдение

Открытое (демонстративное) наблюдение применяют для отпугивания нарушителя от совершения противоправного действия. Телекамеры для ведения открытого наблюдения устанавливают, в основном, на подступах к охраняемому объекту (например, периметр территории, территория перед входом на объект и др.).

Телекамеры, используемые для открытого наблюдения, должны:

- иметь высокую степень защиты от несанкционированных действий;

- быть установлены в специальных кожухах, защищающих телекамеры от физического уничтожения;

- быть жестко закреплены на конструкциях объекта (стене, столбе и др.) для исключения возможности изменения ориентации камеры;

- быть расположены по возможности на большой высоте (4 - 5 м) для исключения воздействия нарушителя на телекамеру.

Провода, подводимые к телекамере (видео, питание, управление), должны быть помещены в металлорукав и жестко закреплены для исключения варианта их выдергивания или обрыва. Разводка кабеля на объекте должна быть выполнена в металлических трубах.

Скрытое наблюдение

Скрытое наблюдение применяют для негласного получения изображения из охраняемой зоны объекта. Телекамеры, используемые для скрытого наблюдения, устанавливают, в основном, на входных дверях помещений. Для этого применяют специальные миниатюрные бескорпусные и корпусные камеры, не защищенные от климатических воздействий. Однако скрытое наблюдение можно организовать и на улице с помощью телевизионных камер, разместив их в непрозрачные для глаза кожухи, закамуфлированные, например, под светильники уличного освещения.

Монтаж телекамер, используемых для скрытого наблюдения, а также подводка проводов к ним должны быть выполнены тайно.
