Приложение А
(справочное)

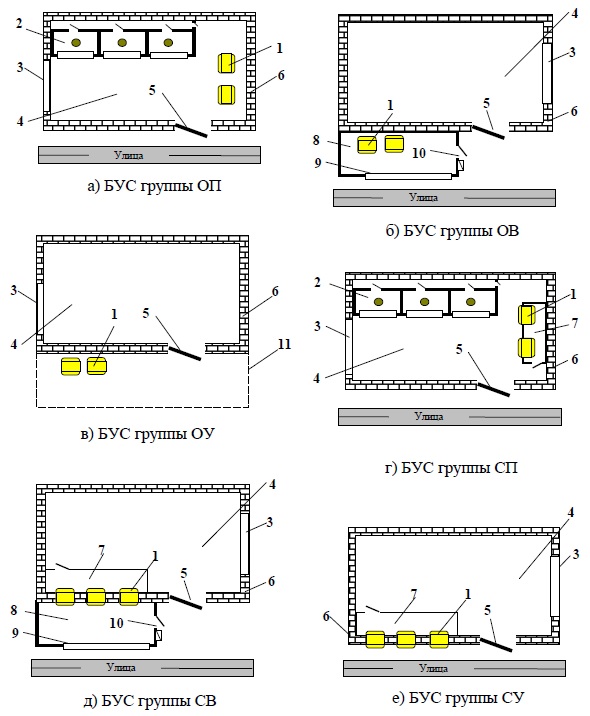

Основные варианты размещения банковских устройств самообслуживания





Условные обозначения:

1 – БУС;

2 – рабочие места персонала организации;

3 – остекление операционного зала (офиса);

4 – операционный или торговый зал (офис, зал ожидания);

5 – вход в организацию;

6 – наружные стены здания организации;

7 – сервисная зона;

8 – зона самообслуживания ("зона 24");

9 – остекление зоны самообслуживания;

10 – вход в зону самообслуживания ("зону 24");

11 – ограждение территории, закрывающее свободный въезд (подъезд к БУС) автотранспорта.
