10.1 Общее описание интерфейса пользователя

При описании диалоговых окон кнопки выделяются квадратными скобками [ ], а клавиши клавиатуры - угловыми скобками < >.

После загрузки АРМ видеорегистратора из состава комплекта появляется главное рабочее окно программы (Рис. 17), в верхней части которого расположено верхнее меню (Рис. 18) и системная панель (Рис. 19), а в нижней части - область воспроизведения.

Область воспроизведения, занимающая основную часть главного рабочего окна программы, состоит из множества фреймов.

Фрейм - часть области воспроизведения, обеспечивающая отображение информации в соответствии с выбранным режимом. В бытовом понимании - рамка вокруг картинки, окошко, разделяет экран на части.

Каждый фрейм может находиться в одном из следующих режимов:

- воспроизведение видеоданных реального времени;

- доступ к архиву видеоинформации (поддерживается несколько режимов доступа);

- отображение стоп-кадра.

Рис. 17 - Главное рабочее окно программы




Рис. 18 - Верхнее меню




Рис. 19 - Системная панель

Двойной щелчок «мышью» в область любого фрейма разворачивает его на всю область воспроизведения. Повторный двойной щелчок возвращает фрейм в начальное состояние.

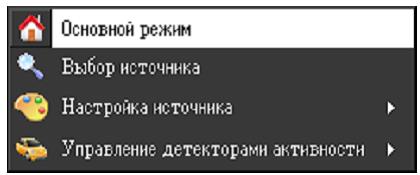

Если фрейм находится в режиме воспроизведения видеоданных реального времени, то щелчок правой кнопкой «мыши» в область фрейма приводит к появлению выпадающего меню (Рис. 20), обеспечивающего доступ к основным функциям управления этим фреймом, например, выбор источника видеосигнала для воспроизведения или управление детекторами активности.

Рис. 20 - Выпадающее меню, обеспечивающего доступ к основным функциям управления

В верхнем левом углу текущего фрейма отображаются кнопки смены режима фрейма, управления воспроизведением звука и управления тревогами (Рис. 21).

Рис. 21 - Кнопки смены режима работы фрейма
