ПРИЛОЖЕНИЕ Б

Типовые примеры организации централизованной охраны с помощью оборудования СПИ «Приток-А» по сетям Ethernet

При организации телефонной связи города с помощью выносов и, возможно, без использования зданий АТС, для организации централизованной охраны возможно применение ретранслятора Приток-А, устанавливаемого в девятнадцатидюймовую стойку внутри выноса. Схема охраны представлена на рисунке Б.1.

Ретранслятор Приток-А, установленный внутрь выноса через VPN сеть, организованный оператором связи по протоколу TCP, подключен к ПЦН. От выноса до квартиры идет стандартная телефонная витая пара, которая используется для охраны как занятая телефонная линия. Ретрансляторы Приток-А выпускаются в трех вариантах исполнения по высоте и емкости:

Приток-А-01 - высота 6U - емкость 240 направлений;

Приток-А-02 - высота 3U - емкость 80 направлений;

Приток-А-03 - высота 1U - емкость 20 направлений.

К каждому из направлений ретранслятора подключается один из приборов серии Приток. Кроме этого, предусмотрен вариант ретранслятора, содержащий внутри aDSL модем, для возможного доступа к VPN сети оператора связи через aDSL подключение.

При организации связи по технологии GPON с применением ONT (абонентского узла), имеющего, как правило, четыре Ethernet разъема, один из разъёмов предлагается использовать для организации централизованной охраны.

Организация централизованной охраны с использованием технологии GPON изображена на рисунке Б.2.

ПУЛЬТ ЦЕНТРАЛИЗОВАННОГО НАБЛЮДЕНИЯ

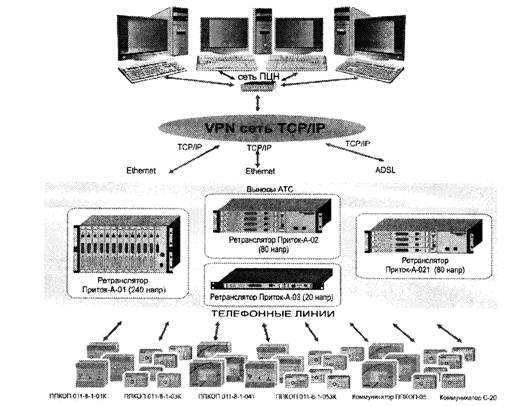

Организация охраны с применением ретранслятора Приток

Рисунок Б.1 - Организация охраны с применением ретранслятора Приток

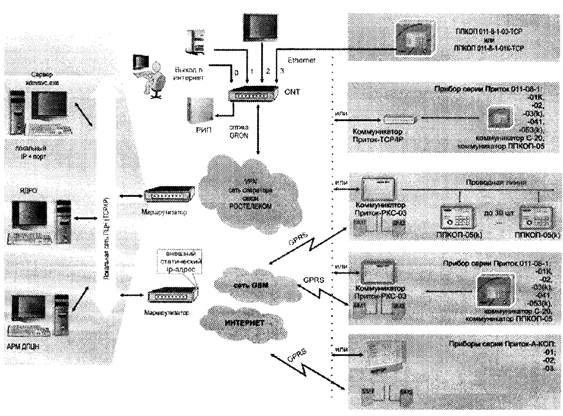

Организация централизованной охраны с использованием технологии GPON

Рисунок Б.2 - Организация централизованной охраны с использованием технологии GPON


При организации централизованной охраны с использованием технологии GPON необходимо:

- оператору связи (провайдеру) организовать доступ с четвертого разъема ONT к сети ПЦН и предоставить клиенту услугу по передаче данных для целей охраны (стоимость услуги обычно не превышает стоимость по передаче данных для целей охраны по занятым телефонным линиям) - VPN сеть на четвертом разъеме ONT;

- в сети ПЦН, в месте подключения сети оператора связи, установить маршрутизатор, обеспечивающий защиту и разделение сетей;

- ONT, установленный в квартире абонента, запитать от резервного источника питания;

- на ПЦН установить программное обеспечение АРМ Приток;

- к четвертому разъему ONT подключить один из вариантов:

■ прибор приёмно-контрольный охранно-пожарный ППКОП 011-8-1-03-ТСР Приток-А-4(8) или ППКОП-011-8-1-01К-ТСР(8,16) Приток-А-4(8);

■ Коммуникатор Приток-TCP/IP, а нему один из вариантов приборов:

1. ППКОП-011-8-1-01К;

2. ППКОП-011-8-1-02;

3. ППКОП-011-8-1-41;

4. ППКОП-011-8-1-03К;

5. ППКОП-011-8-1-053(к);

6. ППКОП-011-8-1-05(к) до 30 шт. или РПДУ-03;

7. Коммуникатор С-20;

8. Коммуникатор ППКОП-05, а к нему до 30 шт. ППКОП-011-8-1-05(к) или РПДУ-03;

■ Коммуникатор Приток-РКС-03, а нему один из вариантов приборов:

1. ППКОП-011-8-1-01К;

2. ППКОП-011-8-1-02;

3. ППКОП-011-8-1-41;

4. ППКОП-011-8-1-03К;

5. ППКОП-011-8-1-053(к);

6. ППКОП-011-8-1-05(к) до 30 шт. или РПДУ-03;

7. Коммуникатор С-20;

8. Коммуникатор ППКОП-05, а к нему до 30 шт. ППКОП-011-8-1-05(к) или РПДУ-03;

■ Приборы серии Приток-А-КОП.

Выделенное подключение к Интернет.

Схема работы по «открытым» каналам Интернет может отличаться от схемы по технологии GPON. Основная причина - возможное нарушение связи при аварийных отключениях питающей городской сети 220 В. Провайдеры Интернет не устанавливают резервное питание на все узлы, участвующие в передаче данных. Поэтому, на период отключения Ethernet сети рекомендуется использовать приборы с встроенным сотовым терминалом в режиме GPRS. Выделенное подключение к Интернет на ПЦН также должно быть осуществлено через маршрутизатор, защищающий сеть ПЦН от нежелательного Интернет трафика. Более того, системой «Приток-А» предусмотрено возможность использования двух различных подключений ПЦН к Интернет через разных провайдеров. У абонента в этом случае может быть установлен:

1. Коммуникатор Приток-РКС-03, а нему один из вариантов приборов:

- ППКОП-011-8-1-01К;

- ППКОП-011-8-1-02;

- ППКОП-011-8-1-41;

- ППКОП-011-8-1-03К;

- ППКОП-011-8-1-053(к);

- ППКОП-011-8-1-05(к) до 30 шт или РПДУ-03;

- Коммуникатор С-20;

- Коммуникатор ППКОП-05, а к нему до 30 шт. ППКОП-011-8-1-05(к) или РПДУ-03;

2. Приборы серии Приток-А-КОП

Эти устройства имеют в качестве основного канала связи сеть Ethernet и в качестве резервного два канала разных операторов GSM в режиме GPRS.

На рисунке Б.3 изображена локальная сеть ПЦН, подключенная через два маршрутизатора со статическими IP адресом к сети Интернет, используя два провайдера. На объекте или квартире установлен маршрутизатор, подключенный кабелем Ethernet через провайдера к сети Интернет. Провайдер для идентификации пользователя, как правило, использует протокол РРРоЕ, который может быть настроен и включен в маршрутизаторе. За маршрутизатором организована локальная сеть, в которой этот маршрутизатор является шлюзом для выхода в Интернет как домашнего компьютера, так и одного или нескольких приборов серии Приток.



Рисунок Б.3 - Работа системы «Приток-А» по каналам Интернет и GSM


Оборудование для организации централизованной охраны с использованием технологии GPON

Прибор приемно-контрольный охранно-пожарный ППКОП 011-8-1-03 TCP

ППКОП 011-8-1-03 TCP

Рисунок Б.4 - Внешний вид прибора

Назначение

Прибор предназначен для организации охраны в составе «Автоматизированной системы охранно-пожарной сигнализации Приток-А» путем контроля состояния 4 шлейфов сигнализации через выделенное (постоянное) подключение к локальной сети или сети Интернет по протоколу UDP.

Особенности

- имеет 4 выхода типа «открытый коллектор» для подключения световых и звуковых оповещателей, два из которых могут контролировать исправность нагрузки (согласно требованиям НПБ для пожарных ШС);

- возможность постановки и снятия с охраны как одиночных ШС, так и групп ШС;

- возможность автономного взятия/снятия;

- для работы в автономном режиме включена возможность редактирования списка рабочих ключей для идентификации при помощи мастер-ключа.

Технические характеристики

- взятие под охрану и снятие с охраны осуществляется посредством ввода ИК доступа - при помощи ключей ТМ (Touch Memory), встроенной клавиатуры или внешней клавиатуры ППКОП.

Прибор имеет Ethernet-розетку для подключения к провайдеру сети Интернет.

- вход для подключения датчика отметки прибытия патруля.

- три выхода типа «открытый коллектор», предназначенных для подключения световых и звуковых оповещателей.

В корпусе прибора установлены:

основная плата прибора;

модуль связи МС-03, включающий в себя модуль TCP/IP-01 для работы по Ethernet;

плата индикации;

аккумулятор.

- программирование параметров типа ШС (охранный, охранный с возможностью пропуска, пожарный, тревожный), режимов работы внешних оповещателей.

- каждый прибор в локальной сети Ethernet должен иметь уникальный ip-адрес. Для установки ip-параметров используется программа wizArmConfig.exe.

- режим внутреннего тестирования и проверки работоспособности.

- электропитание прибора производится от сети переменного тока напряжением 220 (+10 -15 %) или от встроенной аккумуляторной батареи.

Прибор приемно-контрольный охранно-пожарный ППКОП 011-8-1-01(к)-ТСР

ППКОП 011-8-1-01(к)-ТСР

Рисунок Б.5 - Внешний вид прибора

Назначение

Прибор предназначен для организации охраны объектов (закрытых помещений) в системе «Приток-А» путем контроля состояния 8 ШС через выделенное (постоянное) подключение к локальной сети или сети Интернет по протоколу UDP.

Особенности:

имеет 4 выхода типа «открытый коллектор» для подключения световых и звуковых оповещателей, два из которых могут контролировать исправность нагрузки (согласно требованиям НПБ для пожарных ШС);

возможность постановки и снятия с охраны как одиночных ШС, так и групп ШС;

возможность автономного взятия/снятия;

для работы в автономном режиме включена возможность редактирования списка рабочих ключей для идентификации при помощи мастер-ключа.

Технические характеристики:

имеет 8 ШС;

в качестве канала связи используется сеть Интернет;

поддержка DHCP;

имеет 4 выхода типа «открытый коллектор» для подключения световых и звуковых оповещателей, два из которых могут контролировать исправность нагрузки;

возможность постановки и снятия с охраны как одиночных ШС, так и групп ШС;

возможность автономного взятия/снятия;

для работы в автономном режиме включена возможность редактирования списка рабочих ключей для идентификации при помощи мастер-ключа;

- электропитание прибора производится от сети переменного тока напряжением 220 В или от встроенной аккумуляторной батареи емкостью 2,2 А*ч.

Прибор приемно-контрольный охранно-пожарный ППКОП 011-16-1-01(к)-ТСР

ППКОП 011-16-1-01(к)-ТСР

Рисунок Б.6 - Внешний вид прибора

Назначение

Прибор предназначен для организации охраны объектов (закрытых помещений) в системе «Приток-А» путем контроля состояния 16 ШС через выделенное (постоянное) подключение к локальной сети или сети Интернет по протоколу UDP.

Особенности:

- ПЦН и объект, на котором установлен прибор, должны иметь постоянное (выделенное) подключение к сети Интернет. Каждый прибор в локальной сети Ethernet должен иметь уникальный ip-адрес;

- программирование параметров типа ШС (охранный, охранный с возможностью пропуска, пожарный, тревожный), режимов работы внешних оповещателей;

- режим внутреннего тестирования и проверки работоспособности.

- взятие под охрану и снятие с охраны посредством персональных электронных идентификаторов - ключей ТМ, встроенной клавиатуры или внешней клавиатуры ППКОП. Прибор имеет Ethernet разъем для подключения к провайдеру сети Интернет.

Электропитание прибора производится от сети переменного тока напряжением 220 В или от встроенной аккумуляторной батареи.

Технические характеристики:

- 16 шлейфов сигнализации;

- в качестве канала связи используется сеть Интернет;

- поддержка DHCP;

- 4 выхода типа «открытый коллектор» для подключения световых и звуковых оповещателей, два из которых могут контролировать исправность нагрузки;

- возможность постановки и снятия с охраны как одиночных ШС, так и групп ШС;

- возможность автономного взятия/снятия;

- для работы в автономном режиме включена возможность редактирования списка рабочих ключей для идентификации при помощи мастер-ключа;

- наличие встроенного резервного источника питания.

Контроллер охранно-пожарный Приток-А-КОП-02

Приток-А-КОП-02

Рисунок Б.7 - Внешний вид прибора

Назначение

Контроллер охранно-пожарный Приток-А-КОП-02 предназначен для организации централизованной охраны объектов и квартир по современным каналам связи при работе в составе «Автоматизированной системы охранно-пожарной сигнализации Приток-А».

Особенности

- подключается к АРМ ПЦН по каналам Ethernet и GSM/GPRS. Каналы связи с сервером подключений - двунаправленные, с защитой от подмены контроллера и шифрованием;

- поддерживает совместную работу с Ethernet оборудованием, поддерживающим скорость 10 mbs/half duplex;

- разработан для работы через сеть Интернет или VPN, например, через технологию GPON как основной канал связи, и сотового оператора как резервный, но допускается работа и только через GSM/GPRS (без подключения по Ethernet);

- питание осуществляется от внешнего резервированного источника питания 12 В;

- охрана осуществляется путем контроля состояния четырех (или более, в случае использования расширителей) шлейфов сигнализации с включенными в них охранными и пожарными извещателями и передачи тревожных и пожарных извещений на АРМ ПЦН;

- имеет вход для подключения датчика отметки прибытия патруля;

- четыре программируемых выхода типа «открытый коллектор», предназначенных для подключения световых, звуковых оповещателей и любого пользовательского оборудования;

- взятие под охрану и снятие с охраны осуществляется посредством применения персональных электронных идентификаторов - ключей Touch Memory (в дальнейшем по тексту - ключ ТМ), встроенной клавиатуры (и)или внешней клавиатуры КОП.

Технические характеристики:

- информационная ёмкость (количество шлейфов сигнализации)

- время доставки тревожных извещений, с, не более

- скорость обмена по сети Ethernet, mbs

- типы шлейфов сигнализации

- количество внешних силовых ключей

- время технической готовности, с, не более

Коммуникатор резервного канала связи Приток-РКС-03 (GSM+TCP/IP)

Приток-РКС-03 (GSM+TCP/IP)

Рисунок Б.8 - Внешний коммуникатора Приток-РКС-03

Назначение

Коммуникатор резервного канала связи Приток-РКС-03 (GSM+TCP/IP) предназначен для организации двух резервных каналов связи по сети Ethernet и GSM для ППКОП при централизованной охране объектов и квартир в составе «Автоматизированной системы охранно-пожарной сигнализации Приток-А».

Особенности:

- канал связи между прибором и ретранслятором или коммуникатором TCP/IP называется основным;

- два канала связи между АРМ ПЦН и коммуникатором РКС-03 называются резервными;

- из двух резервных каналов (Ethernet и GSM) приоритетным считается канал Ethernet;

- коммуникатор РКС-03 автоматически отслеживает работоспособность основного и приоритетного канала связи;

- коммуникатор РКС-03 подключается в разрыв линии связи между ППКОП и ретранслятором или коммуникатором TCP/IP;

- в случае потери связи по основному каналу (обрыв, короткое замыкание, неисправность) коммуникатор РКС-03 автоматически переключается на приоритетный канал Ethernet, и только в случае ошибки переключается на GSM канал. Если во время работы по GSM каналу происходит восстановление приоритетного канала Ethernet, то коммуникатор РКС-03 переключается с GSM на Ethernet. При восстановлении линии связи коммуникатор РКС-03 возвращает управление РТР и переключается в режим слежения за работоспособностью основного канала.

Технические характеристики:

- количество sim-карт................................................................................................. 2

- время доставки тревожных сообщений, с.......................................................... 2 - 5

- тип встроенного модема GSM........................................................................... MC52i

- тип антенны GSM..................................................................................... Внутренняя

- шифрование данных....................................................................................... AES128

- масса, не более, кг................................................................................................. 0,3

- габаритные размеры, мм.......................................................................... 150х100х40

- напряжение питания постоянного тока, В................................................ 10,6 до 15

- ток потребления в дежурном режиме
от источника постоянного тока, не более, мА........................................................ 120

- режимы работы..................................................................................... GPRS/Ethernet
