ПРИЛОЖЕНИЕ Д

Типовые примеры организации централизованной охраны с помощью оборудования СПИ «Заря» по сетям Ethernet

В случае обслуживания выносом АТС одного здания можно использовать аппаратуру «Заря-ГК-IP-M1», соединенную цифровым каналом с ПЦН и четырех проводным кабелем с абонентской аппаратурой «Заря-ИО», «Заря-УСИ2», размещаемой непосредственно в квартирах. На практике такое решение используется очень редко, так как сложно согласовать установку, питание и кроссировку охранной аппаратуры в помещении или шкафе микро-выноса, а высокая стоимость цифрового канала делает нерентабельной охрану 1 - 10 квартир. Оптимальным решением в этом случае обычно является использование аппаратуры «Заря-УО-IP-GPRS» или «Заря-ГК-IР-М2», взаимодействующих с ПЦН через сеть операторов GSM в режиме пакетной передачи. В упрощенном виде схема подключения приведена на рисунке Д.1.

В случае реализации на объекте PON-технологии к специально выделенному для охраны порту ONT стандартным кабелем (как патч-корд для локальной сети) подключается либо ПКП «Заря-УО-IP», обеспечивающий охрану одной квартиры, либо «Заря-ГК-IP-M1» с цепочкой «Заря-ИО», «Заря-УСИ2», обеспечивающих охрану до 50 квартир. На рисунке Д.1 приведена упрощенная структурная схема подключения охранной аппаратуры и АРМ ДПУ с использованием PON и сети сотовой связи GSM. Существенной особенностью предлагаемого технического решения является межсетевой экран - маршрутизатор (Firewall-Router) на основе операционной системы Linux. Он обеспечивает одновременно объединение подсистем на основе PON-VPN и GPRS на одном ПЦН, в том числе и на одном АРМ ДПУ, защиту от несанкционированных воздействий из чужих сетей, управление переключением между основным и резервными каналами, отслеживание состояние и, при необходимости, инициализацию GSM(GPRS/EDGE/3G) модемов.

Система централизованной охраны по сетям TCP/IP с использованием PON технологий и сетям GSM на базе АПК «Заря»

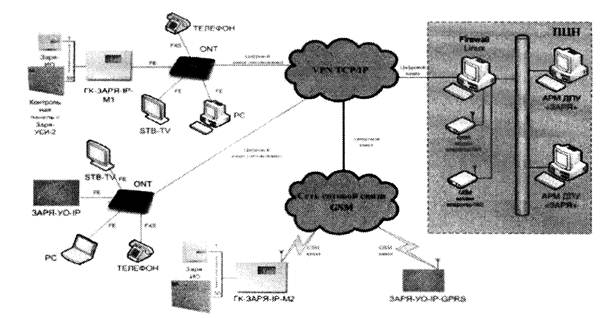

Рисунок Д.1 - Структурная схема подключения с использованием PON


Оборудование для организации централизованной охраны с использованием технологии GPON

Прибор приемно-контрольный охранно-пожарный Заря-УО-IР

Заря-УО-IР

Рисунок Д.2 - Внешний вид прибора

Назначение

Прибор приемно-контрольный охранно-пожарный «Заря-УО-IP» (далее - ППКОП) предназначен для передачи сообщений на ПЦН об изменении состояния охранных и пожарных шлейфов сигнализации.

Таблица Д.1 - Состав ППКОП «Заря-УО-IР»
Обозначение Наименование Кол-во (шт.) Примечание

ТАВР.425513.006

Блок приемно-контрольный охранно-пожарный «Заря -УО-IР»

1 -

ГЛТЦ.437241.307-01

Устройство ВУПС



1 Общее количество устройств (в любой их комбинации) не более двух.

ГЛТЦ.437241.307-03

Устройство ВУПС-К





Электронный кодовый ключ типа «Touch Memory»



2 Вариант комплектации по согласованию с заказчиком. Только для ВУПС. Количество в соответствии с договором с заказчиком.



Резистор С2-23-0,25-12 кОм±10%

6




Обозначения:

ВУПС - выносное устройство постановки/снятия с электронными ключами типа

ВУПС-К - выносное устройство постановки/снятия клавиатурного типа.


Особенности

- программное обеспечение и протокол обмена сообщениями ППКОП с пультовой ПЭВМ совместимы с программным обеспечением и протоколом обмена, применяемыми в системах передачи извещений «Заря» и «Заря-К» для связи с ПЦН, что позволяет осуществлять совместную работу ППКОП с СПИ;

- управление работой ППКОП производится централизованно от ПЦН, размещённого в ПЦО;

- связь между ПЦН и ППКОП двухсторонняя. ПЦН каждые несколько секунд опрашивает все ППКОП, что гарантирует обнаружение нарушения связи;

- обмен данными защищен шифрацией с псевдослучайными ключами;

- подключение к сети Интернет через постоянный канал. При этом внешний IP-адрес для ППКОП не нужен.

Возможно использование Интернет-канала любого вида, например:

- оптоволокно;

- DSL;

- радио Ethernet;

- телевизионный кабель.

Технические характеристики

- время готовности к работе - не более 2 с;

- информативность - 20;

- количество контролируемых ШС - шесть, каждый из которых может быть охранным или пожарным;

- количество одновременно подключаемых к Блоку приемно-контрольному охранно-пожарному «Заря-УО-IР» устройств ВУПС и ВУПС-К, в любом их сочетании, не более двух;

- количество электронных ключей или секретных кодов пользователей, программируемых в один ППКОП - от 1 до 70;

- питание от внешнего бесперебойного источника питания постоянного тока с номинальным напряжением 12 В.

Прибор приемно-контрольный охранно-пожарный «Заря-УО-IP-GPRS»

Заря-УО-IP-GPRS

Рисунок Д.4 - Внешний вид прибора

Назначение

Прибор приемно-контрольный охранно-пожарный «Заря-УО-IP-GPRS» (далее - ППКОП) предназначен для передачи сообщений на ПЦН об изменении состояния охранных и пожарных шлейфов сигнализации охраняемого объекта через корпоративную сеть TCP/IP, Интернет или GPRS модем на ПЦН и обратно.

Таблица Г.2 - Состав ППКОП «Заря-УО-IP-GPRS»
Обозначение Наименование Кол-во (шт.) Примечание

ТАВР.425513.008

Блок приемно-контрольный охранно-пожарный «Заря -УО-IP-GPRS»

1

С антенной «ANTENNA 915±12 MHz», подключенной к модулю Q2686H

ГЛТЦ.437241.307-01

Устройство ВУПС



1 Общее количество устройств (в любой их комбинации) не более двух.
2 Вариант комплектации по согласованию с заказчиком.

ГЛТЦ.437241.307-03

Устройство ВУПС-К





Электронный кодовый ключ типа «Touch Memory»



Только для ВУПС. Количество в соответствии с договором с заказчиком.



Резистор С2-23-0,25-12 кОм±10%

6




Особенности

- программное обеспечение и протокол обмена сообщениями ППКОП с ПЦН совместимы с программным обеспечением и протоколом обмена, применяемыми в системах передачи извещений «Заря» и «Заря-К» для связи с ПЦН, что позволяет осуществлять совместную работу ППКОП с СПИ;

- управление работой ППКОП производится централизованно от ПЦН, размещаемой в ПЦО;

- обмен сообщениями между ППКОП и ПЦН ведется с использованием сети сотовой связи в формате протокола TCP/IP;

- связь между ПЦН и ППКОП двухсторонняя. ПЦН каждые несколько секунд опрашивает все ППКОП, что гарантирует обнаружение нарушения связи;

- обмен данными защищен шифрацией с псевдослучайными ключами;

- программно задаваемая с ПЦН, разнообразная тактика взятия под охрану и снятия с охраны объектов;

- операционная система, установленная на ПЦН, должна быть не ниже Windows-2000;

- SIM карта, устанавливаемая в ППКОП «Заря-УО-IP-GPRS», должна быть открытой для оказания услуг сотового оператора на весь отрезок времени, планируемый для охраны объекта, обеспечивать выход в Сеть в режиме GPRS и содержать в себе данные о фиксированном IP адресе ПЦН в Сети.

Технические характеристики

- время готовности к работе - не более 2 с;

- информативность - двадцать;

- количество контролируемых ШС - шесть, каждый из которых может быть охранным или пожарным;

- количество одновременно подключаемых к Блоку приемно-контрольному охранно-пожарному «Заря-УО-IР» устройств ВУПС и ВУПС-К, в любом их сочетании, не более двух;

- количество электронных ключей или секретных кодов пользователей, программируемых в один ППКОП - от 1 до 70;

- питание от внешнего бесперебойного источника питания постоянного тока с номинальным напряжением 12 В.

Устройство оконечное объектовое «Заря-ГК-IР-М1»

Заря-ГК-IР-М1

Рисунок Д.5 - Внешний вид прибора

Назначение

Устройство оконечное объектовое «Заря-ГК-IР-М1» предназначено для приема и передачи сообщений об изменении состояния охраняемых шлейфов от приборов «Заря-ИО» и «Заря УСИ-2» через корпоративную сеть TCP/IP, Интернет.

Особенности

Обеспечивает подключение до 50 устройств «Заря-ИО» или «Заря УСИ-2» по 4-проводной магистрали, обмен информацией осуществляется по интерфейсу RS-485.

Технические характеристики

- обмен информацией между УОО и ПЦН осуществляется по сети передачи данных в формате протокола TCP/IP;

- обмен данными защищен шифрацией с псевдослучайными ключами. Это обеспечивает защиту от сканирования и от несанкционированной подмены УОО;

- программное обеспечение УОО и протокол TCP/IP обмена УОО с ПЦН совместимы с программным обеспечением и протоколом обмена, применяемым в СПИ «Заря» для связи с ПЦН;

- электропитание осуществляется от сети переменного тока напряжением от 150 до 242 В или резервного источника питания от 10,5 до 14,5 В.

- имеется возможность установки АКБ емкостью до 7 А/ч;

- обеспечивает питание до 50 ППКО «Заря-ИО»;

- габариты размеры - 320х270х90 мм.
