7.2 Инструмент для разделки кабелей и монтажа соединителей

Для правильной разделки коаксиальных кабелей и монтажа разъемов в эксплуатационных подразделениях необходимо иметь специализированный инструмент.

Применение для этих целей обычного монтерского инструмента малоэффективно, а при выполнении некоторых операций - недопустимо.

Например, произвести нормальную опрессовку центрального пина и втулки crimp plug любого обжимного разъема любой серии при помощи обычных слесарных плоскогубцев или другого кустарного приспособления практически невозможно.

Для этого применяются сравнительно недорогие специальные обжимные устройства нескольких типов (HT-106, HT-301 и HT-306) и нескольких моделей каждого из этих типов, обозначаемых латинскими буквами. Модели различаются между собой наборами шестигранных калиброванных отверстий, которые соответствуют габаритным размерам обжимных разъемов, которые монтируются данным методом на кабели определенных марок (от 2 до 6 разных кабелей, согласно прилагаемой к каждому изделию таблице соответствия).

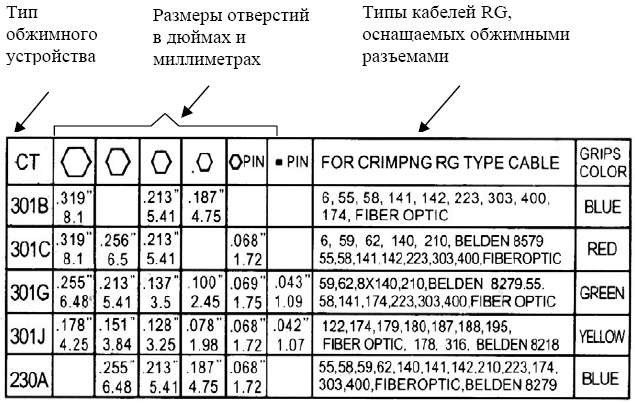

Пример таблицы соответствия обжимного устройства, прилагаемой к устройству типа СТ-301С.



Специальный инструмент при монтажных работах желательно использовать также для обрезки и для разделки кабелей (например, ножницы НТ-206 и устройства для разделки кабелей НТ-312 и НТ-332 нескольких моделей). Специальные инструменты для разделки кабеля существенно упрощают монтаж разъемов на кабели.

На отечественном рынке имеются также универсальные наборы инструментов для обрезки кабелей и обжима разъемов, в том числе со сменными насадками (НТ-330 и др).

Например, разделку, заземление и герметизацию кабелей типа LCF 3/8, LCF1/2, LCF 7/8, LCF 1 5/8, проводят следующим образом:

Вставить кабель, повернуть специализированный инструмент до его закрытия и установить заднюю часть разъема.

Снять заусенцы с внутреннего проводника, развальцевать внешний проводник и установить переднюю часть разъема.

Для заземления для кабелей используют комплект заземления, устойчивый ко всем воздействиям окружающей среды. Корпус заземления состоит из нержавеющей стали, которая покрыта этилено-пропиленовой резиной. Поверхность соприкосновения с проводником - луженая медная сетка. Выводной заземляющий провод крепится винтами из нержавеющей стали. Специальные шайбы предотвращают винты от раскручивания.

Процесс установки состоит из трех шагов. Сначала очищают кабель от изоляции. Для чего следует использовать специальный инструмент. Вторая операция заключается в установке корпуса заземлителя на кабель. И в конце монтажа - затяжка винтов.

Для надежной защиты разъемов от воздействия окружающей среды, применяется герметик.

При решении проблемы гидроизоляции необходимо различать два случая. В первом случае, это поперечное проникновение влаги, когда она проникает извне коаксиальной системы. Второй случай - проникновение влаги вдоль длины кабеля, например, через поврежденную антенну.

Благодаря установленному на заводе герметизирующему кольцу в соединение разъема все его компоненты защищены от проникновения воды. Гидроизоляция соединительной гайки, оболочки кабеля и внешнего проводника может быть осуществлена двумя способами.

Первый способ - заполнение полости разъема специальным герметизирующим компонентом, известным как Plast 2000. Застывание герметика происходит после контакта с воздухом, при этом сохраняется его пластичность. Заполнение проводится после монтажа разъема на кабель.

Второй способ - Установка специальных герметизирующих колец, которые препятствуют проникновению влаги в соединение разъема с кабелем.

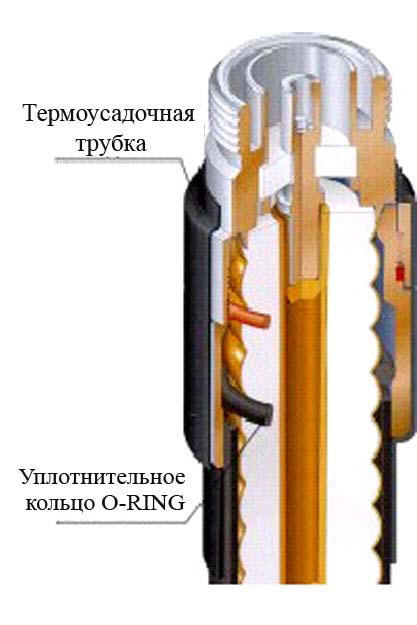

Кроме того, при эксплуатации разъема в тяжелых климатических условиях вместе с кольцом необходима герметизация разъема термоусадочной трубкой либо комплектом холодной герметизации.

Продольная гидроизоляция разъемов достигается при помощи специально разработанных диэлектрических гранул (dielectric beads). Таким образом, предотвращается проникновение влаги вдоль оси кабеля.

Для герметизации стыков между соединителями любых типов рекомендуется использовать термоусадочную трубку либо специализированные комплекты.
