Приложение 5

Характеристики различных коаксиальных кабелей

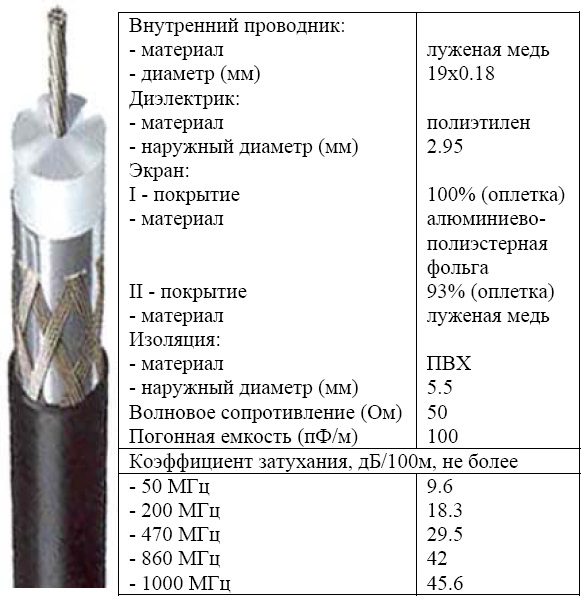

RG-58 CU

Характеристики

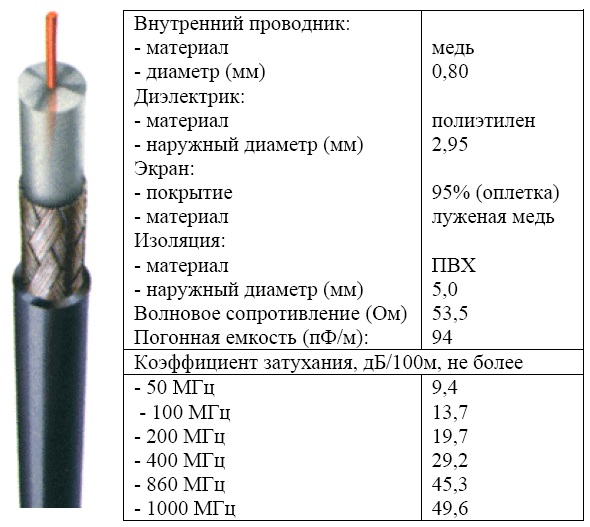

RG-58 U

Характеристики

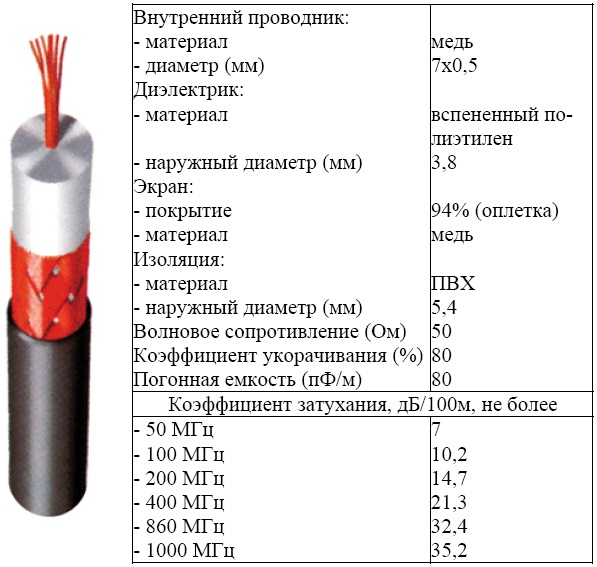

KX-15-DB

Характеристики

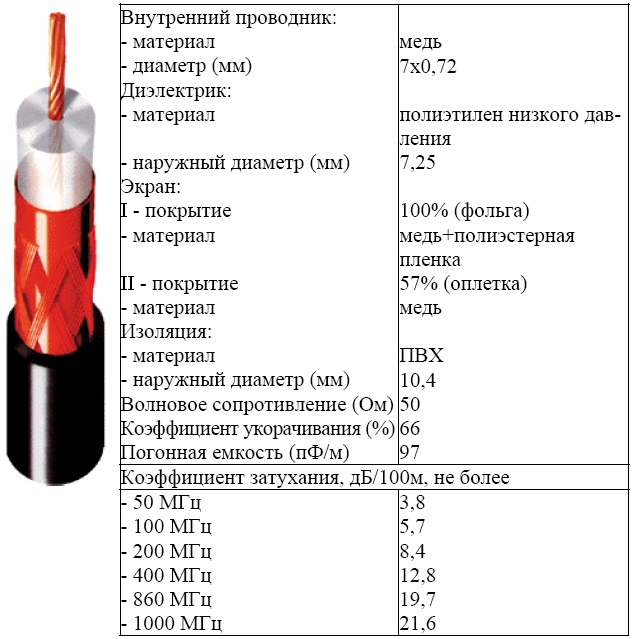

KX-15 GREY (RG 8X-95)

Характеристики




RF-58 LL

Характеристики




RF 240 LTA

Характеристики




RF 400 LTA

Характеристики




RG-8 LRP

Характеристики
