Р 78.36.041-2014 Методические рекомендации для инженерно-технических сотрудников и работников подразделений вневедомственной охраны по настройке антенно-фидерных устройств радиосистем

Содержание

1 Введение

1.1 Назначение и роль антенно-фидерных устройств

1.2 Электромагнитные волны и радиоволны

2 Распространение радиоволн

2.1 Особенности распространения УКВ

2.2 Некоторые рекомендации

3 Основные характеристики антенн

3.1 Поляризационные свойства

3.2 Свойства направленности антенн

3.3 Диаграммы направленности антенн

3.4 Электрические параметры антенн

3.4.1 Параметры направленности

3.4.2 Входное сопротивление антенны

3.4.3 Коэффициент стоячей волны антенны

3.4.4 Коэффициент усиления антенны

3.4.5 Коэффициент направленного действия

3.5 Наиболее распространенные типы антенн, применяемые в радиоканальных системах передачи извещений

3.5.1 Антенны базовые коллинеарные c последовательным питанием ANLI A-1000MV1, A-300MV, A-300MU, A-200MU

3.5.2 Антенны объектовые ненаправленные GP 3-E, CX 164 U, CX-455

3.5.3 Антенны объектовые направленные Y3VHF, Y5VHF, Y4UHF(L,H), Y6UHF(L,H), ANT459Y, ANT460LY, SF7/453-468, SF10/440-470

4 Фидерная линия

4.1 Характеристики коаксиальных кабелей

5 Приборы для измерения параметров антенно-фидерных трактов и настройки антенн

6 Грозозащита антенно-фидерных трактов

7 Коаксиальные соединители, их основные параметры и способы соединения

7.1 Характеристики соединителей наиболее распространенных серий

7.2 Инструмент для разделки кабелей и монтажа соединителей

8 Примерный порядок действий при монтаже и настройке антенно-фидерных устройств

8.1 Выбор места для установки антенны

8.2 Выбор типа антенны

8.3 Выбор и монтаж элементов антенно-фидерной системы

8.4 Настройка элементов антенно-фидерной системы

9 Требования безопасности при установке антенно-фидерных устройств

Приложение 1

Приложение 2

Приложение 3

Приложение 4

Приложение 5

Приложение 6

Приложение 7

Приложение 8

Приложение 9















Приложение 3

Сведения для настройки объектовых ненаправленных антенн

GP 3-E 5/8

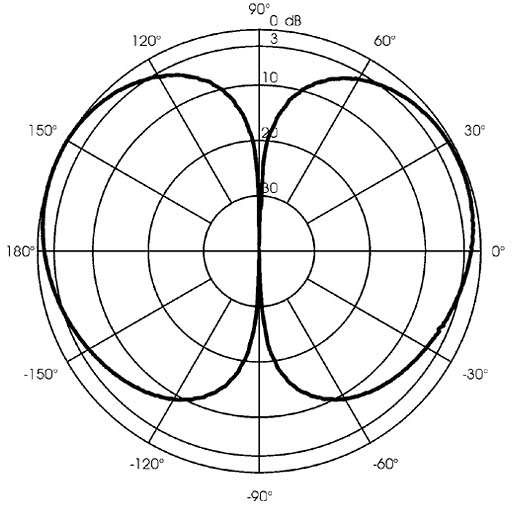

Диаграмма направленности GP 3-E 5/8 в Е-плоскости

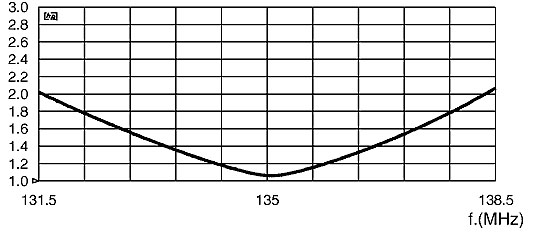

График КСВ GP 3-E 5/8 (F0=135 МГц)

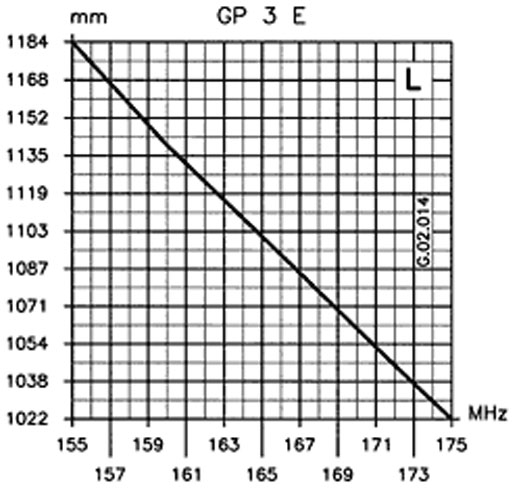

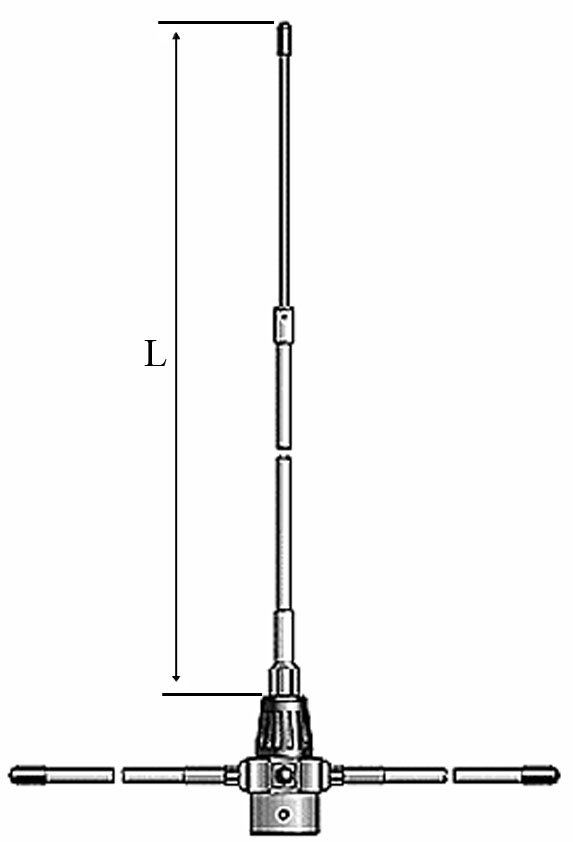

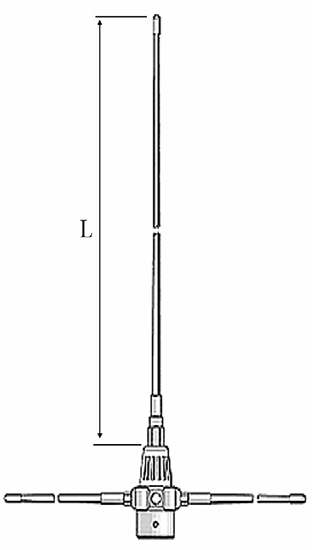

Размер элемента L




Рабочая полоса частот GP 3-E в зависимости от F0 при КСВ=2


GP 3-F 5/8

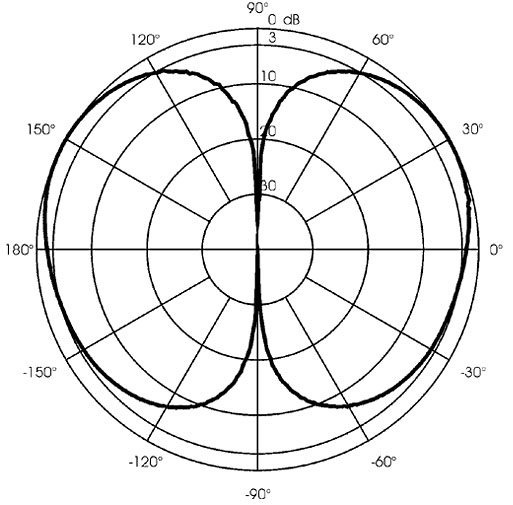

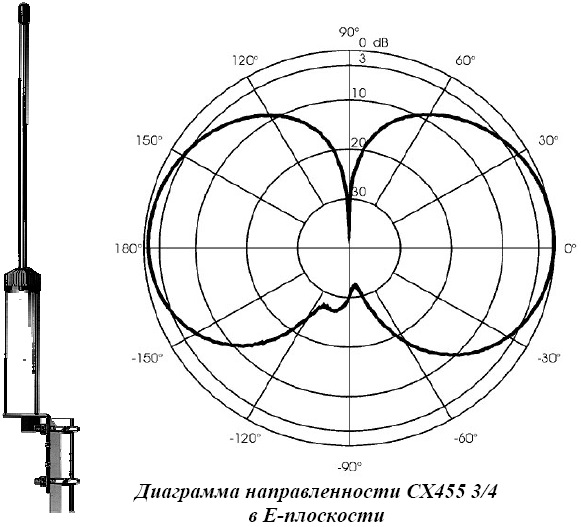

Диаграмма направленности GP 3 F 5/8 в Е-плоскости




График КСВ GP 3-F 5/8 (F0=135 МГц)

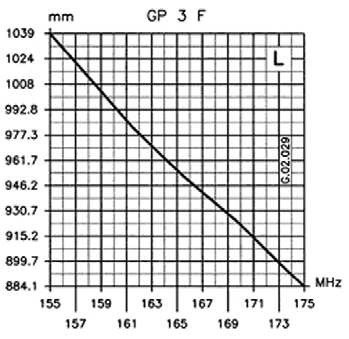

Размер элемента L

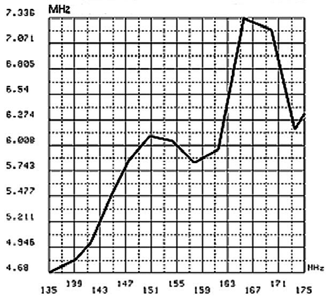

Рабочая полоса частот GP 3-F в зависимости от F0 при КСВ=2


CX455 3/4

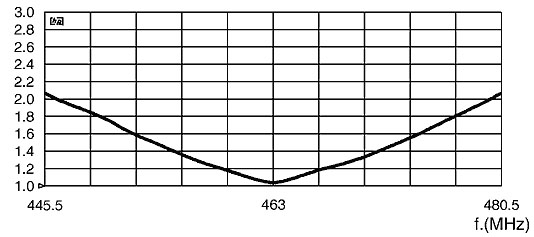

График КСВ CX455 3/4 (F0=463 МГц)


CX164U 3/4

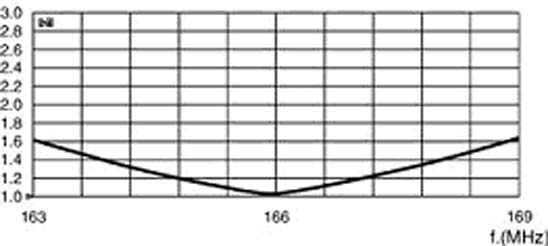

График КСВ CX164U 3/4 (F0=166 МГц)
