Приложение 2

Сведения для настройки базовых антенн

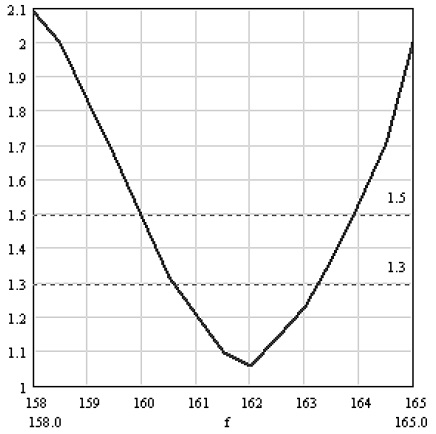

График КСВ А-1000 MV1
(F0=162МГц)

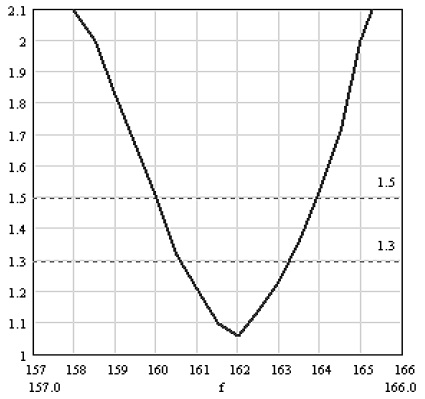

График КСВ А-300 MV
(F0=162МГц)

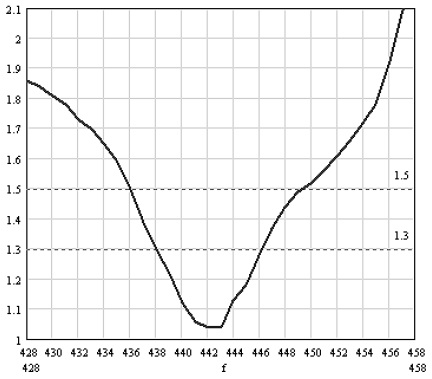

График КСВ А-300 MU
(F0=442 МГц)







График КСВ А-200 MU
(F0=442 МГц)
