Приложение 7

Инструкции по монтажу разъемов

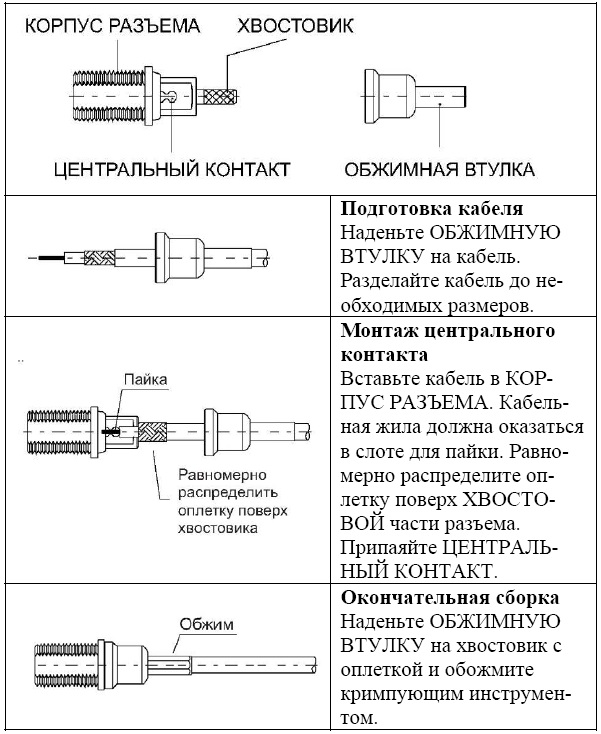

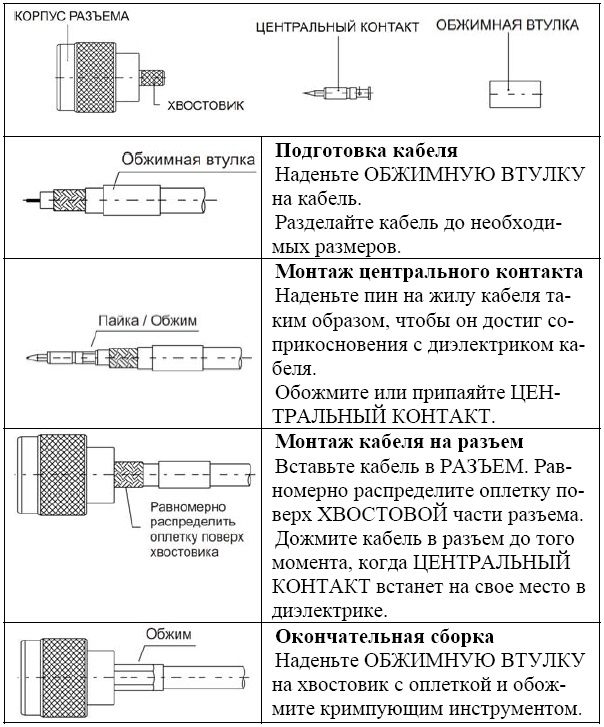

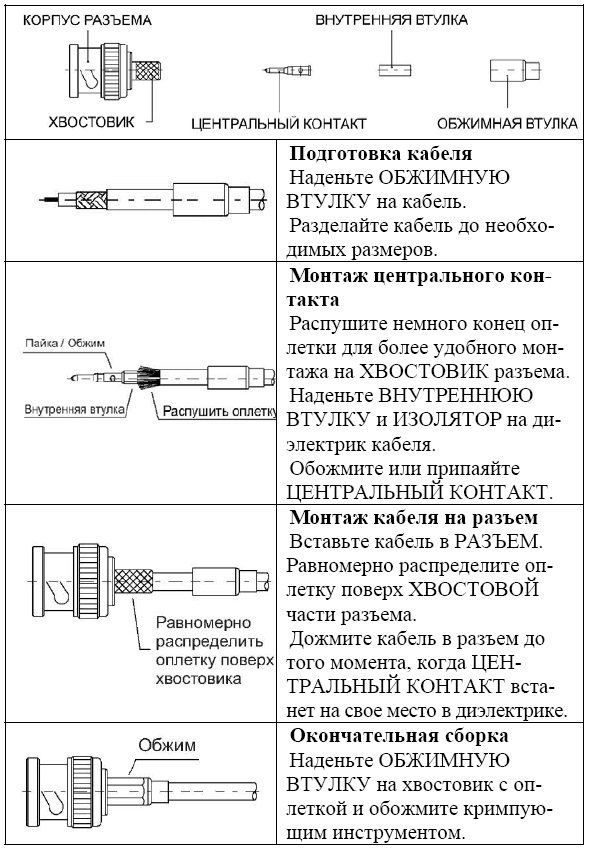

Обжимные разъемы




Обжимные разъемы




Обжимные разъемы




Обжимные разъемы

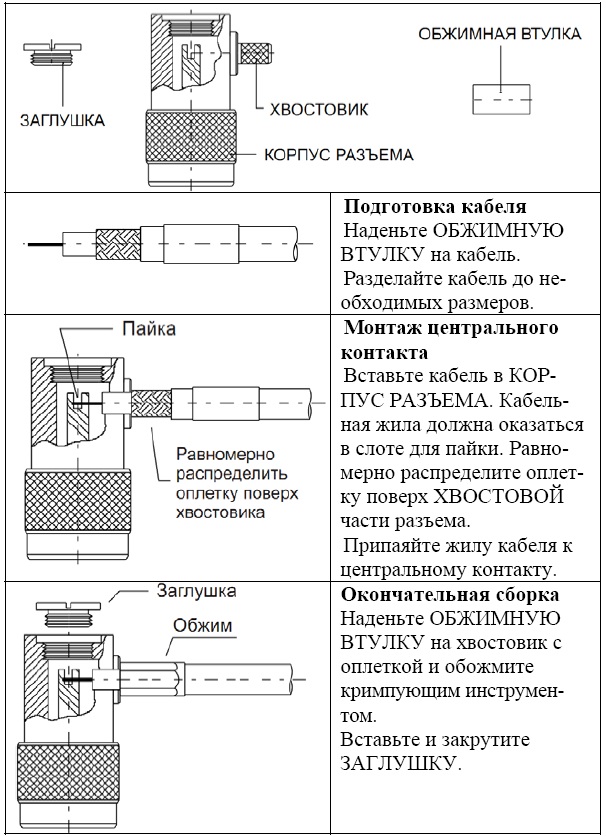

Угловые обжимные разъемы

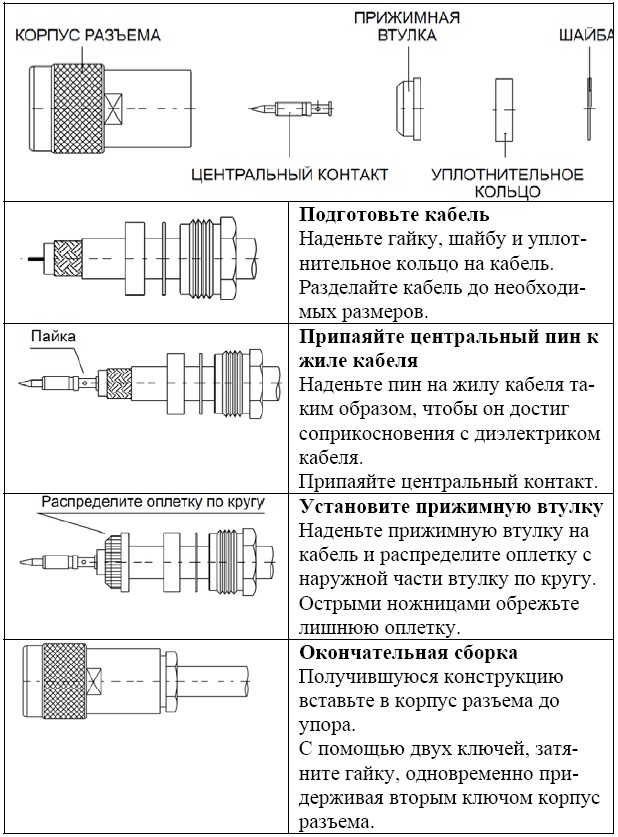

Прижимные разъемы

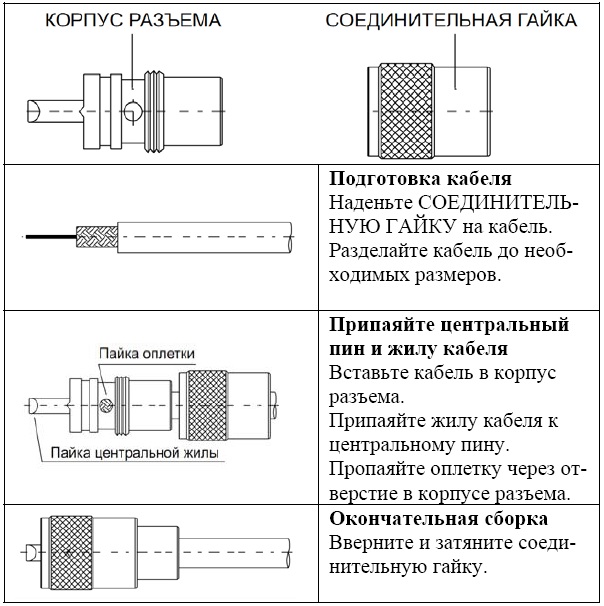

Накручивающиеся разъемы
