2. ПЛОМБИРОВОЧНЫЕ УСТРОЙСТВА



2.1. Индикаторные пломбировочные устройства

2.1.1. Проволочные индикаторные пломбировочные устройства


Примером проволочной ПИ может служить номерное сигнальное пластиковое устройство (СУ), которое у разных производителей имеет различное название («ПК 91рх», «Ротосил-II», «Ротортайд», «Сармат»). ПИ является высоконадежным опечатывающим устройством, имеющим несколько степеней защиты и характеризуется оригинальной конструкцией храпового механизма. Дублирование номера на вставке повышает надежность пломбы и делает невозможным подмену ее частей.

ПИ предназначена для опечатывания различного метрологического оборудования (электро-, газо-, водосчетчики и т.п.), спидометров и коробок передач автомобилей, трансформаторных подстанций, емкостей и топливораздаточных колонок на АЗС, весов и других измерительных приборов, служебных помещений.

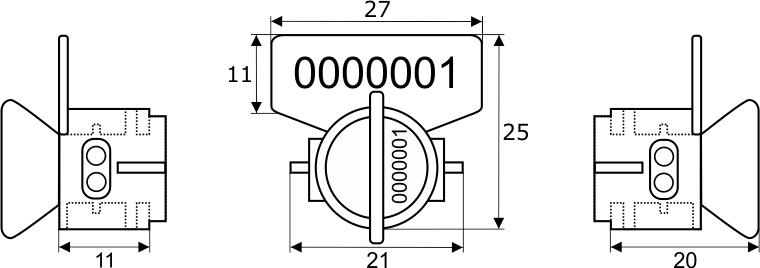

Схема устройства







Индикаторная пломба состоит из двух частей - прозрачного корпуса и цветной вставки, в которых выполнены два сквозных отверстия, диаметром 0,95 мм. Используется с применением витой пломбировочной проволоки, которая наматывается внутри пломбы на замковый механизм путём поворота по часовой стрелке ручки-лепестка, которая в конце закрытия отламывается. Внутренний механизм вращается только в одну сторону, что обеспечивает невозможность извлечения проволоки после установки пломбы. Прозрачный корпус обеспечивает визуальный контроль вставки и проволоки. Пломба имеет свой индивидуальный, неповторяющийся номер. Установка: вручную. Снятие: с помощью кусачек, ножниц.



Технические характеристики



Материал

акрил

Габариты изделия, мм

6,7х4,75х11,1

Цвет корпуса

прозрачный

Цвет вставки

желтый, красный, синий, зеленый

Температура использования, °С

от -30 до +80

Порядковый номер

7 цифр (номер на флажке корпуса дублируется на цветной вставке)

Нанесение маркировки заказчика

при заказе от 10 000 шт.

Установка

вручную на проволоку диаметром от 0,65 до 0,80 мм.

Рекомендуется применение витой проволоки типа

GLW 9 / ПР-С 0,65, GNW 9 / ПР-Н 0,75

Снятие

с помощью ножниц или кусачек

Упаковка

1000 / 5000 шт. в коробке, пакетами по 100 шт.

Размер упаковки, мм

360х220х130 / 700х370х235

Масса упаковки, кг

2,7 / 15

Условия поставки

кратная партия продаж - 1000 шт.




Инструкция по применению



Установка ПИ производится вручную путем продевания проволоки через отверстия проушин опечатываемого объекта, а затем через соосносовмещенные отверстия корпуса и вставки ПИ, так чтобы расстояние от корпуса ПИ до конца петли опечатываемого объекта было не более 30 мм. После этого производится замыкание ПИ путем поворота ручки-лепестка по часовой стрелке, которая после замыкания отламывается. Проворачиванию вставки замковой части в обратную сторону препятствует храповой механизм. Производится проверка правильности установки ПИ. При подергивании ПИ проволока не должна вытягиваться из нее. Номер ПИ и описание дополнительной маркировки записываются в журнал регистрации.

Перед снятием ПИ необходимо визуально убедиться в отсутствии следов вскрытия, механических повреждений. В случае обнаружения следов вскрытия ПИ или признаков его разрушения, снятие ПИ необходимо производить в присутствии специально созданной комиссии.

Номерное сигнальное ПУ «Силтэк» является новой разработкой в ряду современных опечатывающих устройств, применяемых с проволокой.

Конструкция ПУ исключает его снятие и повторную установку без оставления видимых следов несанкционированного воздействия. Четкая и надежная лазерная маркировка индивидуального номера исключает возможность подмены его составных частей. Применение поликарбоната для изготовления опечатывающего механизма ПУ, при совместном использовании с соответствующей проволокой, позволяет надежно опечатывать объекты на срок не менее 10 лет.

ПУ разработано с учетом специфических требований, предъявляемых к сигнальным устройствам, используемым в первую очередь в энергетике, метрологии, коммунальном хозяйстве, на транспорте и других отраслях и предназначено для опечатывания различных средств измерений (электро-, газо-, водо- счетчики), трансформаторных подстанций, служебных помещений и т.д.







Оригинальная конструкция ПУ позволяет легко и без дополнительных приспособлений устанавливать его в помещениях с плохой освещенностью и с ограниченным пространством.

Производство в России обеспечивает простоту согласования макетов индивидуальной маркировки заказчика, ускоренное выполнение заказов и их доставку, контроль качества производства, приемлемую цену для сигнальных устройств подобного типа.



Технические характеристики



Материал

поликарбонат

Габариты изделия, мм

34х16,5х7,5 (в незамкнутом сост.)
26х16,5х7,5 (в замкнутом состоян.)

Цвет

бесцветный прозрачный, желтый прозрачный, красный прозрачный, возможны: зеленый, синий.

Температура использования, °С

от -40 до +80

Порядковый номер

7 алфавитно-цифровых знаков (2 буквы латинского алфавита и 5 цифр), нумерация сквозная вне зависимости от логотипа заказчика

Тип маркировки

лазерная

Нанесение маркировки заказчика

при заказе от 2 000 шт.

Усилие замыкания, не более кгс.

7

Срок службы опечатывающего механизма

не менее 10 лет

Установка

вручную на проволоку диаметром от 0,65 до 0,8 мм.

Рекомендуется применять витую проволоку

GLW 9 / ПР-С 0,65,
GNW 9 / ПР-Н 0,75

Снятие

с помощью ножниц или кусачек

Упаковка

картонные коробки по 100 и 2000 (20 коробок по 100) штук, блоками по 10 штук

Габариты упаковки 100 шт./ 2000 шт., мм

215х85х45
430х230х185

Масса упаковки 2000 шт. нетто /брутто, не более кг.

4,4/5,5

Условия поставки

кратная партия продаж - 2000 шт.




Инструкция по применению



Для опечатывания объекта необходимо аккуратно достать из коробки блок из 10 опечатывающих механизмов, отломить одну сборку «корпус – вставка» от блока, исключая возможность случайного преждевременного защелкивания устройства. Взять отрезок проволоки из пучка, либо отрезать проволоку необходимой длины от бобины. Перед началом установки ПУ необходимо убедиться, что номер корпуса и номер вставки опечатывающего механизма совпадают, отсутствуют механические повреждения на корпусе и вставке, отверстия корпуса совпадают с отверстиями вставки. Сформировать проволочную петлю на опечатываемом объекте. Продеть проволоку в отверстия опечатывающего механизма, образованные совмещением отверстий корпуса и вставки, со стороны, противоположной маркировке через воронкообразные отверстия, отмеченные стрелками. Придвинуть ПУ по проволоке к опечатываемому объекту на 10-15мм не доходя до него для получения петли минимального размера. До упора защелкнуть вставку в корпусе ПУ, обращая особое внимание на полное совмещение плоскостей верхней части (крышки) вставки и корпуса. При правильном замыкании ПУ индивидуальный номер, расположенный в верхней части вставки, совпадает со смотровым окном корпуса. Отверстия, через которые продета проволока, должны иметь просвет.

Номер ПУ, установленного на объект, заносится в журнал регистрации.

Перед снятием ПУ необходимо проверить соответствие индивидуального номера и дополнительной маркировки ПУ, убедиться в отсутствии следов вскрытия или механических повреждений, изменений цвета, наличии просветов отверстий, через которые продета проволока. Снятие ПУ «Силтэк» производится с помощью ножниц или кусачек путем перекусывания проволочной петли.

«Клипсил» - номерное сигнальное металлическое устройство предназначено для установки на непродолжительный срок (оперативное опечатывание) в местах, не подвергающихся активному воздействию агрессивных сред. Эффективно при опечатывании недорогих товаров, почтовых отправлений или счетчиков, широко применяется сюрвейерами.

ПУ устанавливается вручную на витую проволоку, леску или шпагат (на узелок) до полного защелкивания. При попытке вскрытия ПУ разрушается. Повторное использование исключено.

Рекомендуется применять с витой проволокой GLW 8, GLW 85, GLW 9, GNW 9 / ПР-Н 0,75.






Технические характеристики


Материал низкоуглеродистая, луженая штампованная сталь
Габаритны изделия, мм 20х12х5 (в закрытом со стоянии)
Цвет стальной
Температура использования, °С от -60 до +60
Порядковый номер 6 цифр
Нанесение маркировки заказчика при заказе от 100000 шт.
Установка вручную на витую проволоку, шпагат или леску
Рекомендуется применять с витой проволокой GLW 8, GLW 85, GLW 9,
GNW 9 / ПР-Н 0,75
Снятие с помощью ножниц или кусачек
Упаковка 1000 шт. в коробке (упаковками по 200 шт.), блоками по 20 шт.
Размер упаковки, мм 530 х 250 х 110
Масса упаковки, кг. 2
Условия поставки кратная партия продаж - 1000 шт.




Инструкция по применению



Установка ПУ «Клипсил» производится вручную следующим образом:

Для толстой витой проволоки:

Продеть проволоку через совмещенные отверстия опечатываемого объекта, затем взять концы проволоки и закрепить их путем скручивания один относительно другого, в фиксированном месте корпуса ПУ. После этого производится замыкание ПУ «Клипсил» путем совмещения створок ракушки корпуса до характерного щелчка. Установку ПУ производить как можно ближе к опечатываемым проушинами.

Для тонкой витой проволоки:

Продеть проволоку через совмещенные отверстия опечатываемого объекта, затем взять концы проволоки и обернуть их несколько раз вокруг места сгиба «Клипсила». Далее произвести закрытие ПУ «Клипсил», путем совмещения створок ракушки корпуса до характерного щелчка. Установку ПУ производить как можно ближе к опечатываемым проушинам.

Для шпагата:

Пропустить шпагат через совмещенные отверстия опечатываемого объекта, затем связать концы шпагата узлом, после чего установить концы шпагат в месте сгиба «Клипсила» таким образом, чтобы при закрывании ПУ узел шпагата расположился выше корпуса, то есть выходил из корпуса «Клипсила». Замыкание ПУ производить путем совмещения створок ракушки до характерного щелчка. Установку ПУ производить как можно ближе к опечатываемым проушинам.

После опечатывания производится проверка правильности установки ПУ. Правильность и надежность установки ПУ проверяется путем подергивания корпуса относительно проволоки (шпагата) при незначительном усилии, либо подергиванием проволоки (шпагата) со стороны петли относительно корпуса ПУ. Значительная подвижность корпуса относительно проволоки (шпагата) указывает на непрочность его закрепления.

При незначительной попытке разгибания (несанкционированного вскрытия) корпус ПУ в месте сгиба сразу же разламывается. Номер ПУ (наклейки, пакета и т.п.) записывается в журнал регистрации.

Перед снятием ПУ путем визуального осмотра убедиться в отсутствии следов вскрытия, механических повреждений, а затем путем резкого подергивания проволоки (шпагата) со стороны петли убедиться в целостности проволоки (шпагата). Снятие ПУ «Клипсил» производится с помощью бытовых кусачек путем перекусывания проволоки (шпагата) при минимальном физическом усилии, либо ножницами.
