2.1.2. Ленточные индикаторные пломбировочные устройства

Надо отметить, что 90% всех ПИ относятся к типу ленточных ПУ.

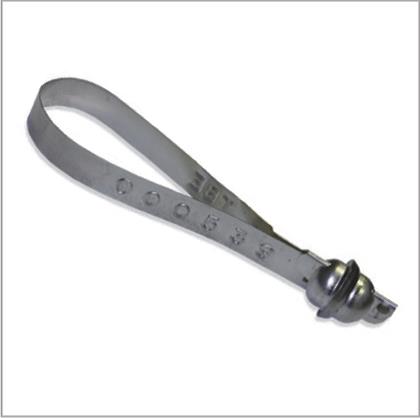

«БАНДЖО» - номерное сигнальное металлическое устройство ленточного типа, предназначенное для опечатывания автотранспортных средств, авиационных, железнодорожных и морских контейнеров складских помещений и других объектов, имеющих диаметр опечатываемых отверстий более 7,2 мм.

Соответствует международному стандарту ISO-PAS 17712 и требованиям американской инициативы контейнерной безопасности C-TPAT, как индикаторное опечатывающее устройство «Indicative Seal». Одобрено к применению таможенными службами многих европейских стран (по классификации Таможни Соединённого Королевства Великобритании).

ПУ изготовлено из листовой стали с защитным покрытием для длительного использования в неблагоприятных климатических условиях (долгосрочная транспортировка грузов по морю).

Крупный рельефный шрифт номера обеспечивает его лёгкую визуальную идентификацию.

Удобная в обращении конструкция ПУ обеспечивает контроль правильности его закрывания как визуально, так и контактным способом, позволяя легко определить попытку несанкционированного доступа.



Технические характеристики



Материал корпуса/гибкого элемента	мягкая луженая сталь / мягкая луженая сталь
Ширина ленты, мм	7
Общая длина, мм	210
Длина гибкого элемента, мм	190
Рабочая длина, мм	180
Усилие разрушения, кгс (Н)	не менее 55 (540)
Порядковый номер (рельефный)	7 цифр
Маркировка дополнительная (рельефная)	логотип изготовителя и название пломбы
Температура использования, °С	от –60 до +60
Коррозионная стойкость	высокая
Нанесение маркировки заказчика	при заказе от 25000 шт.
Установка	вручную, без специальных приспособлений
Снятие	с помощью ножниц, кусачек
Упаковка	1000 шт. в коробке, связками по 50 шт.
Размер упаковки, мм	260х260х120
Масса упаковки, кг	5,8
Условия поставки	кратная партия продаж - 1000 шт.

Инструкция по применению



Установка ПУ «Банджо» производится вручную путем пропускания свободного конца ленты в совмещенные отверстия проушин опечатываемого объекта. Затем свободный конец ленты вставляется до упора в отверстие замковой части корпуса ПУ. При этом запирание ПУ должно осуществляться с характерным щелчком.

После установки ПУ производится проверка правильности и надежности ее замыкания попыткой вручную разомкнуть ПУ. При правильной установке должен присутствовать малый свободный ход ленты (около 7 мм) в замке, и должны совпасть два специальных отверстия, расположенных на ленте. Номер ПУ записывается в журнал регистрации.

Перед снятием СУ, путем визуального осмотра, необходимо убедиться в отсутствии следов вскрытия или механических повреждений. Снятие ПУ «Банджо» производится с помощью кусачек либо ножниц путем перекусывания ленты в части свободной от маркировки.

«БОЛ СИЛ» - номерное сигнальное металлическое устройство ленточного типа, предназначено для опечатывания автотранспортных средств, авиационных, железнодорожных и морских контейнеров, складских помещений и других объектов, имеющих диаметр отверстий для опечатывания более 9,7 мм.

Соответствует международному стандарту ISO-PAS 17712 и требованиям американской инициативы контейнерной безопасности С-ТРАТ. Одобрено к применению таможенными службами многих европейских стран.

Изготовлено из листовой стали с защитным покрытием для длительного использования в неблагоприятных климатических условиях (долгосрочная транспортировка грузов по морю).

Крупный рельефный шрифт маркировки обеспечивает ее легкую и быструю идентификацию.

Фиксированная петля обеспечивает удобство применения на объектах с подвижными проушинами.



Технические характеристики



Материал корпуса/ вставки/ гибкого элемента	луженая сталь
Ширина ленты, мм	9,5
Общая длина, мм	213
Рабочая длина, мм	180
Усилие разрушения, кгс (Н)	не менее 45 (450)
Порядковый номер (рельефный)	7 цифр
Маркировка заказчика	17 буквенно-цифровых знаков возможно нанесение штрих-кода (code 128, 39, Interleaved 2 of 5) каплеструйным принтером, в этом случае лента СУ будет предварительно окрашена в белый цвет
Нанесение маркировки заказчика	при заказе от 10 000 шт.
Температура использования, °С	от –20 до +100 (примечание: по мере понижения температуры возрастает хрупкость всех материалов)
Коррозионная стойкость	высокая
Установка	вручную, без специальных приспособлений
Снятие	с помощью ножниц, кусачек
Упаковка	1000/5000 шт. в коробке, связками по 100 шт.
Размер упаковки, мм	380х280х150/460х460х410
Масса упаковки, кг	1000 шт. - 7/5000 шт. – 34
Условия поставки	от 1000 шт.

Инструкция по применению



Установка

1. Пропустите ленту ПУ в совмещенные отверстия проушин опечатываемого объекта.

2. Хвостовик вставьте до упора в отверстие замковой части (сопровождается щелчком).

3. Потяните ленту в обратном направлении до упора.

4. Проверьте надежность замыкания ПУ попыткой вручную разомкнуть его. При правильной установке должен присутствовать свободный ход ленты в замке около 5 мм.

5. Занесите в журнал регистрации (сопроводительные документы) номер ПУ и, при необходимости, сведения о маркировке.

Снятие

1. Сверьте номер и маркировку ПУ с данными, занесенными в журнал регистрации.

2. Убедитесь в отсутствии следов вскрытия или механических повреждений ленты или корпуса в области входного и выходного отверстий. Обратите внимание на пластичность материала, изменение цвета, наличие следов термического или химического воздействия.

3. Разрежьте ленту ПУ ножницами или кусачками.

4. Передайте снятое ПУ на хранение, если это предусмотрено регламентом или инструкциям.

«Позичек» - номерное сигнальное металлическое устройство ленточного типа, предназначено для опечатывания автотранспортных средств, авиационных, железнодорожных и морских контейнеров, складских помещений и других объектов, имеющих диаметр опечатываемых отверстий более 8,2 мм.

Соответствует международному стандарту ISO-PAS 17712 и требованиям американской инициативы контейнерной безопасности C-TPAT, как индикаторное опечатывающее устройство «Indicative Seal». Одобрено к применению таможенными службами многих европейских стран (по классификации Таможни Соединённого Королевства Великобритании.

Надежный двухкольцевой запирающий механизм с пластиковой вставкой в металлическом корпусе.

ПУ изготовлено из листовой стали с защитным покрытием для длительного использования в неблагоприятных климатических условиях (долгосрочная транспортировка грузов по морю).

Крупный рельефный шрифт номера обеспечивает его лёгкую визуальную идентификацию.

Удобно в обращении, конструкция пломбы обеспечивает контроль правильности ее закрывания как визуально, так и контактным способом, позволяет легко определить попытку несанкционированного доступа.

Края ленты гибкого элемента завальцованы, что устраняет возможность травмирования персонала при установке ПУ на объект и его снятии. Повышена коррозионная стойкость ПУ за счет никелированного покрытия металлических поверхностей.



Технические характеристики



Материал корпуса/вставки/гибкого элемента	никелированная сталь и АBS-пластик / никелированная сталь
Ширина ленты, мм	8
Общая длина, мм	216
Рабочая длина, мм	175
Усилие разрушения, кгс (Н)	не менее 34 (340)
Стандартный цвет вставки	красный
Порядковый номер (рельефный)	8 цифр
Маркировка дополнительная (рельефная)	логотип изготовителя «Envoseal»
Температура использования, °С	от –60 до +60 (примечание: по мере понижения температуры возрастает хрупкость всех материалов)
Коррозионная стойкость	высокая
Нанесение маркировки заказчика	при заказе от 10000 шт.
Установка	вручную, без специальных приспособлений
Снятие	с помощью бытовых кусачек
Упаковка	1000 шт. в коробке, связками по 50 шт.
Размер упаковки, мм	270х270х320
Масса упаковки, кг	8
Условия поставки	кратная партия продаж - 1000 шт.

Инструкция по применению



Установка ПУ «Позичек» производится вручную путем пропускания свободного конца ленты в совмещенные отверстия проушин опечатываемого объекта. Затем свободный конец ленты вставляется до упора в отверстие замковой части корпуса СУ. При этом запирание ПУ должно осуществляться с характерным щелчком.

После установки ПУ производится проверка правильности и надежности его замыкания попыткой вручную разомкнуть ПУ. При правильной установке ПУ должен присутствовать малый свободный ход ленты (около 5 мм) в замке, при этом два конца хвостовика ленты должны выступать с другой стороны корпуса ПУ. Дополнительный идентификационный признак правильности закрытия ПУ - совпадение индикаторных отверстий на ленте ПУ после его замыкания.

Номер ПУ записывается в журнал регистрации.

Перед снятием ПУ, путем визуального осмотра, необходимо убедиться в отсутствии следов вскрытия или механических повреждений.

Снятие ПУ «Позичек» производится с помощью бытовых кусачек (ножниц) путем перекусывания ленты в части свободной от маркировки. В случае обнаружения следов вскрытия ПУ или признаков его разрушения, снятие ПУ необходимо производить в присутствии
специально созданной комиссии с составлением коммерческого акта.

АЛЬФА-М (М1), ММ (М2)» - номерные сигнальные пластиковые устройства серии «Альфа-М» ленточного типа применяются для опечатывания складских помещений, сейфов, автомашин и других объектов, имеющих диаметр опечатываемых отверстий более 2 мм.

Основным отличием модификации «Альфа-ММ (M2)» от «Альфа-М (М 1)» является замыкание гибкого элемента со стороны противоположной маркировке.

На флажках ПУ «Альфа-М 1» и «Альфа-ММ (М 2)» расположены специальные круглые отверстия, предназначенные для фиксирования свободного конца гибкого элемента (после замыкания ПУ) или крепления сопроводительного ярлыка (бирки).

Все модификации ПУ имеют два варианта исполнения - стандартное и морозостойкое. Морозостойкое исполнение маркируется звездочкой, расположенной перед индивидуальным номером.

ПУ легко устанавливаются вручную. Позволяют своевременно обнаружить попытку несанкционированного доступа к охраняемому объекту. Возможно изготовление ПУ серии «Альфа-М» со штрих - кодом любого типа, включая двухмерный. Двумерный штрих-код служит для кодирования буквенно-числовых данных и позволяет закодировать намного больше информации, по сравнению с одномерными штрих - кодами, на небольшой площади.



Технические характеристики



Модификации	Альфа-М стандартная; Альфа-М (М1) морозостойкая; Альфа-ММ стандартная; Альфа-ММ (М2) морозостойкая
Материал/ замковый элемент	Полипропилен/ стальная вставка
Общая длина, мм	342
Рабочая длина, мм	255
Диаметр гибкого элемента, мм	2
Цвет	синий, красный, желтый, зелёный; возможно изготовление иных цветов
Температура использования, °С	стандартное исполнение - от -20 до +60 морозостойкое исполнение - от -40 до +60
Порядковый номер	7-8 знаков (цифровых или буквенно-цифровых); возможно нанесение штрихового кода различного типа
Нанесение маркировки заказчика	при заказе от 1000 шт.
Поле для нанесения дополнительной маркировки (логотипа), мм	25х12
Установка	вручную, без специальных приспособлений
Снятие	с помощью ножниц
Упаковка	1000 шт. в коробке, блоками по 10 шт.
Размер упаковки, мм	550х220х150
Масса упаковки, кг	Альфа-М – 3,3 / Альфа-М1 - 2,9 Альфа-ММ – 3,0 / Альфа-М2 - 2,8
Условия поставки	кратная партия продаж - 1000 шт.

Инструкция по применению



Установка ПУ производится вручную путем пропускания гибкого элемента в отверстия опечатываемого объекта, а затем во входное отверстие замковой части ПУ, отмеченное стрелками. ПУ «Альфа-М (М1)» замыкается со стороны маркировки, нанесенной на флажок, ПУ «Альфа-ММ (М2)» замыкается со стороны противоположной маркировке. После замыкания ПУ производится его плавное затягивание до получения петли минимального размера. Производится проверка надежности его замыкания попыткой вручную переместить корпус относительно гибкого элемента в направлении, обратном замыканию. При исправном состоянии ПУ исключается обратный ход корпуса относительно гибкого элемента и металлический клипвставка «зажимает» материал гибкого элемента с надежной его фиксацией.

В случае необходимости, после замыкания ПУ в специальное круглое отверстие, расположенное на флажке (только для ПУ «Альфа-М1» «Альфа-ММ (М2)») пропускается и фиксируется свободный конец гибкого элемента или крепится сопроводительный ярлык (бирка). Номер ПУ заносится в журнал регистрации.

Перед снятием ПУ необходимо сверить номер ПУ и дополнительную маркировку с занесенными
в журнал регистрации, визуально убедиться в отсутствии следов его вскрытия или механических повреждений (разрывов, разрезов) гибкого элемента или корпуса. Снятие ПУ производится перекусыванием гибкого элемента с помощью ножниц любого назначения, включая бытовые.

«БАЙЛОК» - номерное сигнальное пластиковое устройство ленточного типа является новой разработкой среди современных опечатывающих устройств. Предназначено для контроля доступа к различному метрологическому оборудованию (электро, газо- и водосчетчики и т. п.), трансформаторным подстанциям, служебным помещениям и т. д.

ПУ имеет высокую степень защиты от несанкционированного вскрытия благодаря оригинальному механизму замыкания. Уникальный контрольный номер нанесен лазерным способом. Диаметр гибкого элемента СУ позволяет устанавливать ее на объекты с диаметром опечатывающих отверстий более 1,6 мм.

Особенностью ПУ «Байлок» является возможность его установки двумя способами: обычная установка в виде затягивающейся петли, при этом возможно образование петли наименьшего диаметра по сравнению с другими опечатывающими устройствами, и установка ПУ в виде двухэлементной конструкции путем отделения цилиндрической бобышки замковой части корпуса от флажка с гибким элементом, что позволяет увеличить длину охвата опечатываемых отверстий практически в 2 раза (без образования петли).

На корпусе ПУ рельефно нанесены название страны и фирмы изготовителя, обозначено входное отверстие для замыкания. Кроме порядкового номера на ПУ «Байлок» может быть нанесен штрих - код или логотип компании - заказчика методом лазерной маркировки.

ПУ удобно устанавливается вручную - входное отверстие имеет конусообразную форму, облегчающую замыкание в труднодоступных местах опечатывания. Быстро и легко снимается без приложения значительных усилий и применения каких-либо приспособлений.

Выпускается в двух модификациях: из полипропилена (РР) и нейлона (NY). Тип материала изделия обозначается цветом вставки, фиксирующей замковую часть ПУ: желтая - нейлон, белая - полипропилен.



Технические характеристики



Модификации	РР – полипропилен, NY – нейлон
Материал	полипропилен / нейлон
Материал замкового элемента	стальная вставка
Общая длина, мм	234
Рабочая длина, мм	170
Диаметр гибкого элемента, мм	1,6
Цвет пломбы	белый, синий, желтый, черный (PP, NY), зелёный, серый (только PP)
Цвет фиксирующей вставки	белый – PP, желтый - NY
Температура использования, °С	от -20 до +60 (PP) / от -40 до +60 (NY)
Порядковый номер	7 цифр
Нанесение маркировки заказчика	при заказе от 30 000 шт., возможно нанесения штрих-кода
Установка	вручную, без специальных приспособлений
Снятие	с помощью ножниц
Упаковка	1000 шт. в коробке, блоками по 5 шт.
Размер упаковки, мм	375х190х160
Масса упаковки, кг	2 (PP) / 2,2 (NY)
Условия поставки	кратная партия продаж - 1000 шт.

Инструкция по применению



Для опечатывания объекта аккуратно отделите ПУ от блока. Опечатывание возможно осуществить двумя способами.

1. Проденьте гибкий элемент ПУ в отверстия для опечатывания, а затем во входное конусное отверстие замковой части и затяните его до получения петли минимальной длины.

2. Аккуратно отделите цилиндрическую бобышку от флажка с гибким элементом. Гибкий элемент проденьте в отстоящие друг от друга не более, чем на 170 мм отверстия для опечатывания до упора флажка в одно из них. Ранее отделенную бобышку замка коническим входным отверстием наденьте на гибкий элемент и затяните до упора. Данный способ пригоден для опечатывания объектов, не требующих высокой криминалистической стойкости, поскольку на бобышке не продублирована нумерационная маркировка ПУ. К таким объектам могут относиться шкафы пожарных гидрантов, огнетушители, контейнеры с малоценным грузом и т.п.

После установки ПУ производится проверка надежности его замыкания попыткой вручную переместить корпус относительно гибкого элемента в направлении обратном затягиванию. При исправном состоянии СУ исключается обратный ход корпуса относительно гибкого элемента. Номер СУ заносится в журнал регистрации.

Перед снятием СУ необходимо сверить его номер и дополнительную маркировку с зафиксированными в документации и журнале регистрации. Снятие СУ «Байлок» производится вручную с помощью ножниц.

«ГРИПТАЙТ» - номерное сигнальное пластиковое устройство ленточного типа предназначено для опечатывания торговых и складских помещений, кейсов, аптечек, игровых автоматов, автотранспортных средств, газовой и водяной запорной арматуры и других объектов, имеющих диаметр опечатываемых отверстий более 3,5 мм.



«Гриптайт» - компактное, недорогое однокомпонентное сигнальное устройство.



Технические характеристики



Инструкция по применению



Установка ПУ «Гриптайт» производится вручную путем пропускания свободного конца гибкого элемента в отверстия проушин опечатываемого объекта и замковой части корпуса ПУ, а затем производится его затягивание до получения петли минимального размера. После установки ПУ производится проверка надежности замыкания попыткой вручную переместить корпус относительно гибкого элемента в направлении, обратном затягиванию. При исправном состоянии ПУ исключается обратный ход корпуса относительно гибкого элемента. Номер ПУ и описание дополнительной маркировки записываются в журнал регистрации.

Перед снятием ПУ необходимо визуально убедиться в отсутствии следов вскрытия или механических повреждений гибкого элемента или корпуса. Снятие ПУ «Гриптайт» производится разрывом гибкого элемента, либо перерезанием гибкого элемента петли с помощью ножниц.

В случае обнаружения следов вскрытия ПУ или признаков его разрушения, снятие ПУ необходимо производить в присутствии специально созданной комиссии с составлением коммерческого акта в установленном порядке.

«ПУЛСЕКЬЮР» - номерное сигнальное пластиковое устройство предназначено для опечатывания торговых и складских помещений, контейнеров, кейсов, аптечек, игровых автоматов, автотранспортных средств и другого оборудования, имеющего диаметр опечатываемых отверстий более 3,5 мм.



«Пулсекьюр» - компактное прочное однокомпонентное сигнальное устройство. Выполняется в двух модификациях: с отрывным элементом и без него.



Технические характеристики



Инструкция по применению



Установка ПУ «Пулсекьюр» осуществляется вручную путем пропускания свободного конца гибкого элемента в отверстия проушин опечатываемого объекта и замковой части корпуса ПУ, а затем производится его затягивание до получения петли минимального размера. После установки ПУ производится проверка надежности замыкания попыткой вручную переместить корпус относительно гибкого элемента в направлении, обратном затягиванию. При исправном состоянии ПУ исключается обратный ход корпуса относительно гибкого элемента. Номер ПУ записывается в журнал регистрации.

Перед снятием ПУ необходимо визуально убедиться в отсутствии следов его вскрытия или механических повреждений гибкого элемента или корпуса. Снятие ПУ «Пулсекьюр» производится с помощью отрывного элемента, либо с помощью ножниц, перекусыванием гибкого элемента петли. В случае обнаружения следов вскрытия ПУ или признаков его разрушения, снятие ПУ необходимо производить в присутствии специально созданной комиссии с составлением коммерческого акта в установленном порядке.

«РИНГСИЛ» - номерное сигнальное пластиковое устройство является опечатывающим устройством с фиксированной длиной петли и закрытым цилиндрическим запорным механизмом. СУ предназначено для опечатывания автотранспортных средств, торговых павильонов, складских помещений, игровых автоматов, ящиков, пластиковых и металлических контейнеров, тележек с товарами, и других объектов, имеющих опечатывающие отверстия не менее 4.5 х 8 мм. Наиболее эффективно применяется на объектах, опечатывающие отверстия которых подвижны относительно друг друга.






Технические характеристики



Инструкция по применению



Установка ПУ «Рингсил» производится путем пропускания свободного конца гибкой ленты в отверстия проушин опечатываемого объекта. Затем свободный конец ленты, снабженный «фиксатором» вставляется до упора в отверстие замковой части корпуса ПУ. При этом запирание ПУ должно осуществляться с характерным щелчком. После установки ПУ производится проверка надежности замыкания попыткой разомкнуть вручную ПУ. При правильной установке должен присутствовать малый свободный ход ленты (менее 1мм) в замке. Номер ПУ записывается в журнал регистрации.

Перед снятием ПУ необходимо визуально убедиться в отсутствии следов вскрытия или механических повреждений. Снятие ПУ «Рингсил» производится вручную, путем разрыва в специальной механически ослабленной точке у замкового элемента, либо с помощью ножниц перекусыванием ленты петли. В случае обнаружения следов вскрытия ПУ или признаков его разрушения, снятие ПУ необходимо производить в присутствии специально созданной комиссии с составлением коммерческого акта в установленном порядке.

«ОМЕГА» - универсальное сигнальное устройство широкой сферы применения. Экономичное решение. Прогрессивная замена ПУ «Пулсекьюр».

Компактное прочное однокомпонентное сигнальное устройство. Увеличенный флажок с крупной маркировкой для облегченного распознавания индивидуального номера. Отрывной элемент для легкого снятия.









Технические характеристики



Материал/ замковый элемент	Полипропилен/ стальная вставка
Общая длина, мм	278
Рабочая длина, мм	130
Диаметр гибкого элемента, мм	2
Цвет стандартный	голубой, красный, желтый, зеленый, под заказ: любые
Температура использования, °C	от -20 до +50
Порядковый номер	7 цифр
Нанесение дополнительной маркировки	от 25000 шт.
Усилие (разрыва) разрушения, кгс (Н)	не менее 13
Установка	вручную
Снятие	вручную, с помощью специального отрывного элемента
Упаковка, шт.	1000 в коробке, блоками по 10
Размер упаковки, мм	392х290х245
Масса упаковки, кг	3
Минимальная партия поставки (кратная партия продаж), шт.	1 000

Инструкция по применению



Установка

1. Пропустите гибкий элемент в проушины опечатываемого объекта, а затем во входное отверстие замковой части ПУ со стороны, помеченной словом «ENTER».

2. Произведите плавное затягивание до получения петли минимального размера. Затягивайте ПУ таким образом, чтобы не перерезать его гибкий элемент острыми кромками проушин.

3. Проверьте надежность замыкания ПУ: потяните гибкий элемент в направлении обратном замыканию. При исправном состоянии ПУ исключается обратный ход замковой части относительно гибкого элемента.

4. Занесите в журнал регистрации номер ПУ и, при необходимости, дополнительные сведения (текст маркировки, цвет).

Снятие

1. Сверьте номер ПУ и дополнительные сведения с данными, занесенными в журнал регистрации.

2. Убедитесь в отсутствии следов вскрытия или механических повреждений (разрывов, разрезов) гибкого элемента или флажка. Обратите внимание на пластичность материала, изменение цвета, наличие следов термического или химического воздействия.

3. Произведите снятие с помощью отрывного элемента. В случае обнаружения следов вскрытия ПУ или признаков его разрушения снятие необходимо производить в присутствии специальной комиссии с составлением коммерческого акта в установленном порядке.
