3. ЗАМКИ



3.1. Цилиндровые механизмы секретности

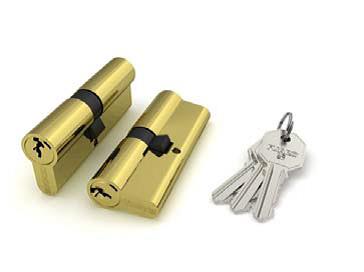

Однорядный штифтовой цилиндровый механизм

Механизм с «английским» ключом.



Кодовые и запирающие штифты в «английском» ЦМС расположены в один ряд. Для возрастания количества секретов можно, например, увеличивать число пар штифтов. Это приводит к увеличению длины корпуса ЦМС и ключа. И то и другое является недостатком, так как длинный корпус при стандартных дверях значительно выступает над плоскостью двери. Длинный ключ неудобен в эксплуатации. И все же этим методом пользуются в мастер-системе для компенсации уменьшения секретности замков, входящих в нее.

Количество «зубцов» на ключе соответствует количеству пар штифтов цилиндрового механизма. В таких замках многое зависит от точности исполнения деталей. Например: пятиштифтовые ЦМС, изготовленные с высокой точностью, могут намного дольше противостоять вскрытию отмычками, нежели неточные шестиштифтовые с более высокой теоретической секретностью. Также на способность ЦМС противостоять отмычкам влияет величина перепадов между рядом стоящими пропилами на ключе.

Чем больше эта величина перепадов, тем лучше.

«Английский» замок - самый распространенный и простой тип механизмов секретности, устойчивость ЦМС обычно не выше второго класса.

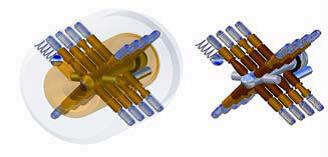

Цилиндр «TYTAN» с четырьмя рядами штифтов



Секретность замка обеспечивают 16 штифтов, 4 ряда по 4 штифта. Пружины стальные, коррозийно стойкие. В цилиндре применена комбинация расположения штифтов: стальной опорный – «грибковый» кодовый и грибковый опорный - стальной кодовый. Такой вариант использования штифтов исключает возможность их высверливания и отпирание замка методом манипуляции. Дополнительно, в цилиндре установлено несколько свободно скользящих стальных штифта, препятствующих сверлению и фрезерованию. Единственная возможность отпирания замка - методом высверливания направляющей стойки и удалением кодовых элементов.

Замок соответствует 4 (четвертому) классу защиты.

Цилиндр «KABA PENTA» с пятью рядами штифтов



Высокий уровень секретности цилиндра «KABA PENTA» достигается конструкцией цилиндра с пятью рядами штифтов, расположенных радиально в пяти плоскостях с одновременным использованием 22 пар штифтов. Все пары штифтов варьируются в несколько шагов без каких-либо общих ограничений в вариациях. Все штифты изготовлены из закаленной стали с последующим нанесением никелевого покрытия. Использование штифтов специальной формы увеличивает защиту от вскрытия отмычками даже при использовании новейших методов и инструментов для вскрытия.

Реверсивный ключ проблемно скопировать. Насечки на ключе делаются не при помощи сверления, а с использованием специальных типов фрезеровки, которые скрывают точные размеры кодировки на ключе. Также насечки наносятся на ребро ключа.

ЦМС соответствует 4 (четвертому) классу защиты.

Цилиндр «VACHETTE Radial NT» с шестью рядами штифтов



Цилиндр «VACHETTE Radial NT» изготавливается на французском предприятии «VACHETTE», специализация которого – производство замочной продукции высокой степени надежности.

Замковые цилиндры VACHETTE® Radial NT устанавливаются на объектах корпоративного сектора, в учреждениях, общественных заведениях и частных помещениях с целью обеспечения повышенного уровня безопасности.

Цилиндр имеет систему с шестью рядами штифтов, обеспечивающих до 1 млрд. комбинаций нарезки ключей. Ключ запатентован.

Особенности:

- защитная твердосплавная пластина из карбида вольфрама в роторе;

- вращающиеся вставки от высверливания из закаленной стали в статоре.

ЦМС соответствует 4 (четвертому) классу защиты.

Цилиндровый однорядный механизм с коническими фрезеровками на ключе

Базовый корпус типа «Евростандарт» с «перфорированным» реверсивным ключом.



Профиль ключа имеет диагональную симметрию с дублированием нарезки секрета с обеих его сторон. Такой ключ называют «реверсивным». Это позволяет вводить ключ в скважину без четкой ориентации по стороне.

Такие фрезеровки получили название «лунного кратера» или «ключей с лазерной фрезеровкой» (хотя это ошибочное мнение). Количество кодовых рядов доходит до пяти.

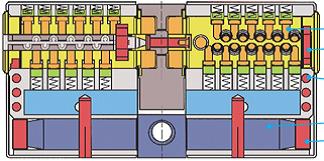

Цилиндровый многорядный механизм с коническими фрезеровками на ключе

Базовый корпус типа «Евростандарт» с «перфорированным» реверсивным ключом.



Цилиндровые механизмы отличаются большим количеством кодовых комбинаций. Многорядное расположение кодовых штифтов реализуется в различных плоскостях.

Принцип действия таких цилиндров аналогичен штифтовым однорядным.

Поперечные профили ключа самые разнообразные - от прямоугольного до очень сложной конфигурации.

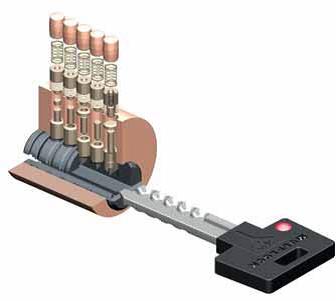

Телескопическая штифтовая система



Замки и цилиндры Classic высокой степени секретности компании «MultLock» оснащены уникальным механизмом телескопических штифтов (пинов). Штифты располагаются «пин в пине». Система запатентована. Для того чтобы сердечник в корпусе совершил вращение, необходимо чтобы общие торцы пар внешних и внутренних штифтов совпали на поверхности контакта сердечника и цилиндрического отверстия в корпусе.

Ключи и подвижные части цилиндров «Multlock» изготавливаются из мельхиора, что обеспечивает устойчивость к механическим повреждениям, разрушению кислотами и повышенную износостойкость. ЦМС соответствует 4 (четвертому) классу защиты.

Сегментный цилиндровый механизм

(Фирма «EVVA» Австрия. Система 3KS)

Ключ этого цилиндра выглядит необычно. Три «дорожки» на ключе дали название системе - система 3KS (3-Kurven-System (нем.)) или система трех кривых. Внутри самого цилиндрового механизма отсутствуют классические штифты и пружины, но установлены 12 независимых друг от друга кодовых сегментов 4. Благодаря этому повышается надежность, уменьшается трение и снижается риск поломки. Три кодовых паза на ключе перемещают 12 кодовых сегментов внутри цилиндра. При этом блокировка осуществляется не самими сегментами, а двумя мощными деталями 6, блокирующими вращение сердечника в корпусе.

Кроме двенадцати основных кодовых сегментов шифр задается нарезкой на торцевых поверхностях ключа и уникальными профилями, использование которых разграничено по странам, куда поставляется продукция фирмы «EWA».



Система 3KS:
1,2 - пластины и штифты из термоупрочненного материала (защита от сверления);
3 - твердосплавный стержень;
4-12 сегментов;
5 - кулачок привода засова замка;
6 - детали, блокирующие вращение сердечника, и защита от вырывания

ЦМС соответствует 4 (четвертому) классу защиты.

Цилиндровый механизм с разными кодовыми системами

Фирма «EVVA» Австрия. Система ICS

Цилиндр «EVVA ICS» (Inner Code System – система внутреннего кодирования) имеет универсальный ключ, его можно вставлять любой стороной. На ключе имеются две параллельные нарезки, внешне отдаленно похожие на нарезку ключа «английского типа». На торцевых гранях три выточки для взаимодействия с активными штифтами (пинами) контроля. Выточки смещены относительно друг друга. Материал ключа – мельхиор.

Находящиеся внутри цилиндра подпружиненные считывающие элементы-слайдеры (по 5 с каждой стороны ключа) распознают код и выстраиваются в единственно правильное положение, при котором становится возможным смещение запирающих планок — двух продольных элементов, которые блокируют вращение сердечника цилиндра. В отличие от «классического» устройства цилиндра, в «Evva ICS» в основной кодовой части нет раздельных цилиндрических элементов.

Вторая кодовая система образована тремя пинами (штифтами), но в отличие от традиционного исполнения, пины в ICS проверяют не только глубину нарезки на торце ключа, но и форму этой нарезки.

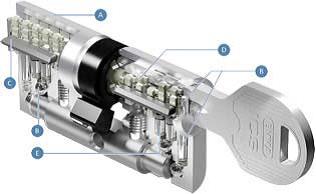

A – корпус цилиндрового механизма
B – вставки для защиты от сверления
C – запорная планка
D – слайдеры – боковые кодовые элементы
E – пины – нижние кодовые элементы

Для успешного вскрытия цилиндра необходимо единовременно выставить в правильное положение все 10 подпружиненых считывающих элементов-слайдеров, каждый из которых снабжен ложными пазами, а также три нижних штифта (всего 13 элементов). Только при условии одновременного и правильного набора комбинации возможно открывание. Сложная форма скважины дополнительно затрудняет манипуляцию. Вскрытие «бампингом» исключено даже теоретически, поскольку в слайдерах нет размыкаемых элементов, которые можно было бы «отбить».

От высверливания цилиндр защищают твердо-сплавные вставки как в корпусе, так и в роторе (сердечнике) цилиндра.

Центральная (соединительная) часть цилиндра изготавливается из нержавеющей стали, что препятствует перелому корпуса. Важно отметить, что использование врезных броненакладок всё равно настоятельно рекомендуется.

Вырыванию всего цилиндра препятствует смещенный кулачок, а запирающие планки и кодовые элементы препятствуют вырыванию сердечника из корпуса цилиндра.

Для того, чтобы провернуть сердечник внутри корпуса, необходимо преодолеть сопротивление двух запорных планок по всей длине.

Дубликаты ключей для цилиндров EVVA ISC могут быть законно изготовлены только в случае предъявления карточки владельца.

ЦМС соответствует 4 (четвертому) классу защиты.

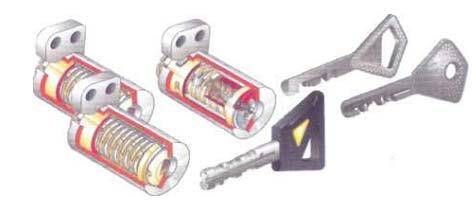

Дисковый кодовый механизм фирмы «Abloy»

Кодовый механизм дискового типа



Дисковые ЦМС — запатентованное изобретение фирмы «ABLOY» (Финляндия). Роль кодовых элементов в них выполняют специальные вращаемые ключом диски (шайбы) с кодовой прорезью.



Механизм «ONE-WAY FUNCTION»	Механизм «TWO-WAY FUNCTION»
Функция запирания и функция отпирания ЦМС обеспечиваются только и обязательно противоположными вращениями ключа.	Функция запирания и функция отпирания ЦМС обеспечиваются вращениями ключа в любых направлениях: и по часовой стрелке, и против часовой стрелки (как в штифтовых механизмах).

Довольно распространенные в России ЦМС, первого, второго класса устойчивости к взлому.

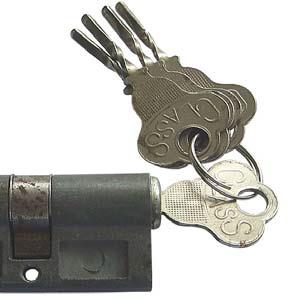

Дисковый кодовый механизм фирмы «CLASS»



Ориентация (позиционирование) кодовых дисков происходит при вводе ключа в скважину в отличие от системы «ABLOY», где для этого после ввода ключа в скважину требуется его поворот.

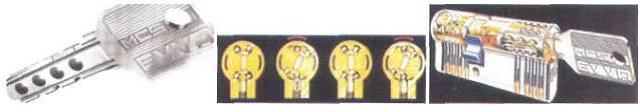

Магнитомеханическая кодовая система

Фирма «EVVA» Австрия. Система MSK



Система MCS (Magnetic Code System - магнитная система кодирования), - цилиндровый механизм, в котором комбинируются три независимые системы кодирования: две механические и одна магнитная.

В цилиндре «EVVA MCS» и его ключе установлены четыре дисковых постоянных магнита на основе сплава SmCo (самарий - кобальт). Каждый из магнитов имеет восемь возможных положений при вращении.

При введении ключа в скважину с каждым его жестко закрепленным магнитом бесконтактно через немагнитную стенку скважины взаимодействует свободно вращающийся магнит (кодовый элемент ЦМС) в теле цилиндра. Только правильное их позиционирование позволяет освободить запирающие элементы (балансиры/подпружиненные планки). При этом для освобождения требуется выравнивание одновременно всех кодовых пазов магнитов — подбор по одному невозможен, а любое перемещение намагниченного элемента внутри цилиндра сбивает «настройку» свободно вращающихся элементов, что происходит при вынимании ключа из скважины.

Кроме магнитного кодирования используются еще семь механических элементов, которые выставляются в правильное положение двумя нарезками на торцевых поверхностях ключа. Следует отметить, что в цилиндре нет пружинных кодовых деталей, а магнитная часть цилиндра взаимодействует с ключом бесконтактно — через стенку скважины. Благодаря этому повышается надежность, уменьшается трение и снижается риск поломки. Несмотря на тонкую механику, ломаться в системе просто нечему и засорить или сломать что-то в механике цилиндра через скважину практически невозможно.

ЦМС соответствует 4 (четвертому) классу защиты.

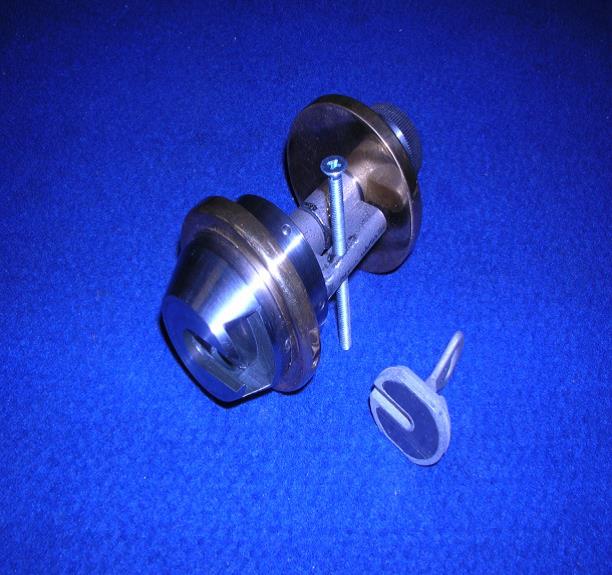

Кодовая система с магнитным ключом

ЦСМ «МОСКОД» г. Москва



ЦМС «МОСКОД» является механическим устройством, не содержит электроники и оптики, не требует электропитания. Особенность этих цилиндров - отсутствие непосредственного механического контакта блокирующих элементов с ключом, что в принципе устраняет возможность их вскрытия отмычками, а также электронными или механическими приспособлениями.

Оригинальная идея, реализованная в механизме, придает ему принципиально новые потребительские свойства: ЦМС практически превращается в пломбу, так как несанкционированное вскрытие его невозможно без разрушения механизма и оставления следов попытки проникновения. Это особенно важно для бронированных бытовых дверей, режимных помещений и устройств хранения.

Конструктивные особенности ЦМС приводят к повышению его защитных свойств при силовом воздействии и несанкционированном вскрытии:

- отсутствие прямого доступа к стопорящим кодовым элементам механизма не позволяет вскрыть замок традиционными методами;

- использование сплошной, проходящей через весь механизм, вращающейся оси защищает цилиндровый механизм от перелома по месту крепления в замке;

- торцевая поверхность конструктивно выполнена заодно с броневой накладкой, что защищает кодовые элементы от высверливания и фрезерования, броневая накладка механизма, выполненная в виде конуса, затрудняет его извлечение;

- отсутствие щелевой замочной скважины не позволяет посторонним предметам попадать внутрь механизма, тем самым препятствуя его вскрытию или выводу из строя путем засорения или разрушения;

- изготовление деталей ЦМС из нержавеющих сталей и специальных сплавов делает механизмы на порядок прочнее известных;

- конструктивная особенность корпуса ЦМС делает невозможным его выбивание из замка;

- при попытке вскрытия механизма путем осевого силового воздействия на торцевую часть ЦМС происходит блокировка замка, препятствующая отпиранию снаружи, при этом остается возможность открывания замка изнутри помещения;

- миниатюрный ключ, изготовленный в виде брелока, удобен в использовании и не позволяет визуально или механически определить кодовую комбинацию.

Конструкция ЦМС разработана с учетом ГОСТ на замки и в соответствии с евростандартом, является универсальной и подходит ко всем сертифицированным цилиндровым замкам, выпускаемым в России и Европе.

Замок соответствует четвертому классу.
