2.2.2 Стержневые (болтовые) пломбировочные устройства

ЗАО ИПК «СТРАЖ» г. Москва

ЗПУ «Клещ-60СЦ»



Технические характеристики

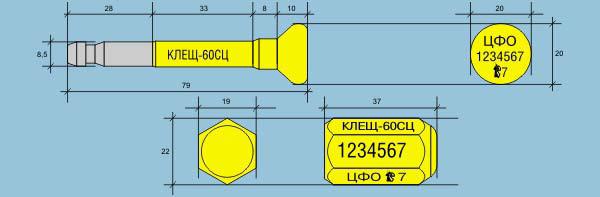

Схема устройства

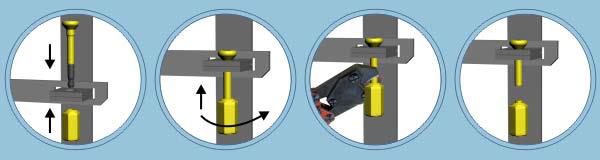

Схема установки





ООО «ТРАНС-ПЛОМБИР» г. Москва

ЗПУ «ТП-1200-01»



Запорно-пломбировочное устройство «ТП-1200-01», изготовленное фирмой ООО «ТРАНС-ПЛОМБИР» по конструкторской документации ТП-1200-01, предназначено для
пломбирования грузовых контейнеров с диаметром пломбировочного отверстия не менее 10 мм.



Технические характеристики

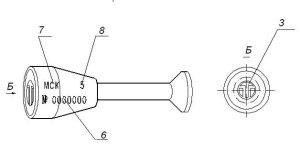

Схема устройства



а) в разомкнутом состоянии

б) в замкнутом состоянии

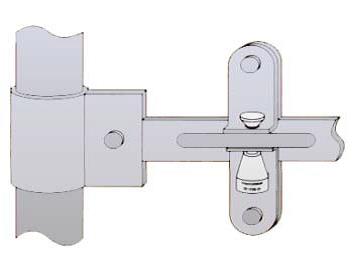

Схема установки





Требования безопасности

Конструкция ЗПУ должна обеспечивать безопасную работу с ним при испытаниях, установке и съеме ЗПУ. Материалы и покрытия, используемые при изготовлении ЗПУ, не должны содержать токсичных веществ, представляющих угрозу для обслуживающего персонала, не должны вызывать химических реакций и не должны образовывать химических соединений с перевозимыми грузами.

Достоинства

Малогабаритность в сочетании с высокой стойкостью к силовым воздействиям. Высокая стойкость к криминальному воздействию. Удобство навешивания. Высокая защищенность конструкции от подделок. Все элементы запорно-пломбировочного устройства «ТП 1200-01» из стали и имеют антикоррозийные покрытия.

Технические решения, применяемые в конструкции ЗПУ «ТП 1200-01», защищены патентами Российской Федерации на изобретение. Сертификат МВД России на криминалистическую устойчивость и заключение МЧС России на противопожарную безопасность.

ООО «СИЛТЭК г. Москва

ЗПУ «Снеппер» стержневого типа предназначено для запирания и одновременного пломбирования железнодорожных, авиационных и морских контейнеров, автотранспортных средств и других объектов, имеющих диаметр пломбируемых отверстий не менее 10,5 мм и не более 14,5 мм.

Соответствует международному стандарту ISO/PAS 17712 и требованиям американской инициативы контейнерной безопасности C-TPAT, как силовое пломбировочное устройство наивысшей степени надежности «High Security Seal».

Одобрена к применению «HM Customs and Excise», таможнями Англии, США, других стран (по классификации Таможни Соединённого Королевства Великобритании отнесена к Группе № 1, обеспечивающих наивысший уровень безопасности).

Пластиковое АБС-покрытие, обеспечивает хорошую индикацию следов попытки вскрытия, а также защиту от коррозии.

Особый запатентованный запорный механизм обеспечивает простоту запирания и высокие параметры сопротивления на разрыв.

Свободное вращение корпуса относительно стержня замкнутой пломбы, а так же наличие свободного хода 4-5 мм корпуса относительно стержня, указывает на правильность ее закрывания.

Используется в условиях воздействия низких и высоких температур.

Нумерация наносится лазером, как на стержневую часть, так и на корпус ЗПУ.



Технические характеристики



Материал стержня/корпуса	сталь с покрытием из АБС-пластика/ сталь с покрытием из АБС-пластика
Общая длина стержня, мм	82,5
Рабочая длина стержня, мм	37
Диаметр стержня (макс.), мм	10
Диаметр шляпки стержня, мм	22
Ширина корпуса, мм	22
Усилие замыкания, кгс	не более 5
Усилие разрушения, кгс (кН)	1300 (12,8)
Усилие на срез, кгс (кН)	2400 (23,5)
Изгиб, Нм.	примерно 70,6
Сила удара, Дж	не менее 40,7
Цвет	желтый, возможен красный, синий, зеленый
Порядковый номер (лазерная маркировка)	2 буквы и 6 цифр
Маркировка на торцевых частях стержня и корпуса	штампованный логотип и электронный адрес изготовителя
Маркировка дополнительная (лазерная)	возможно нанесение штрих-кода itf 2 из 5 или код 128
Температура использования, °С	от -40 до +60 (примечание: хрупкость всех материалов возрастает по мере понижения температуры)
Нанесение маркировки заказчика	при заказе от 10000 шт
Установка	вручную, без специальных приспособлений
Снятие	с помощью болторезов
Упаковка	250 шт. в коробке
Размер упаковки, мм	590 х 350 х 170
Масса упаковки, кг	15
Условия поставки	кратная партия продаж - 50 шт.

Инструкция по применению



Установка ЗПУ «Снеппер» производится следующим образом. Стержень ЗПУ вставляется сверху вниз в совмещенные отверстия проушин пломбируемого объекта. Затем на стержень до упора надевается снизу вверх корпус ЗПУ.

После установки ЗПУ производится проверка надежности замыкания попыткой разомкнуть вручную ЗПУ. При правильном замыкании должен присутствовать свободный ход 4-5 мм корпуса относительно стержня ЗПУ, а так же свободное вращение корпуса относительно стержня. При этом стержень не должен вытаскиваться (выниматься) из замковой части.

Конструкция ЗПУ позволяет запирать объекты с соосным (совпадающим) расположением пломбируемых отверстий.

Перед снятием ЗПУ, путем визуального осмотра, необходимо убедиться в отсутствии следов вскрытия или механических повреждений. При этом необходимо обратить внимание на изменение цвета корпуса и стержня, наличие повреждений на пластиковом покрытии стержня и корпуса, отсутствие свободного хода и вращения корпуса относительно стержня ЗПУ, топографию размещения и соответствие порядкового номера, логотипа, а так же геометрических характеристик данного ЗПУ.

Снятие ЗПУ «Снеппер» производится с помощью специальных болторезов путем перекусывания стержня ЗПУ.

В случае обнаружения следов вскрытия пломбы или признаков её разрушения, снятие пломбы необходимо производить в присутствии специально созданной комиссии с составлением коммерческого акта в установленном порядке, либо акта общей формы, составленного произвольно или в порядке, установленном организацией, применяющей пломбы. Снятые с опломбированного объекта пломбы и оформленные документы упаковываются в конверт и направляются на экспертное исследование. Те же действия необходимо произвести и в случае обнаружения недостачи груза, ценностей.

ЗПУ «ТИТАН ПЛЮС» предназначено для контейнеров с совмещенными проушинами с усиленными рабочими характеристиками. Номерное ЗПУ «ТИТАН ПЛЮС» стержневого типа предназначено для запирания и одновременного опечатывания железнодорожных, авиационных и морских контейнеров, автотранспортных средств и других объектов, имеющих диаметр опечатываемых отверстий не менее 12 мм и не более 22 мм.

Соответствует международному стандарту ISO/PAS 17712 и требованиям американской инициативы контейнерной безопасности С-ТРАТ, как силовое опечатывающее
устройство наивысшей степени надежности «High security seal».

Увеличенные размеры корпуса по сравнению с ЗПУ «Титан» позволяют использовать «Титан плюс» на проушинах большего диаметра, в т.ч. разбитых (на старых контейнерах).

Увеличенные рабочие показатели: усилие разрушения более 1 700 кгс, усилие на срез более 2 200 кгс, на изгиб более 88,5 Нм.

Пластиковое АБС-покрытие защищает от коррозии и легко позволяет обнаружить следы попыток вскрытия.

Особый запатентованный запорный механизм обеспечивает простоту замыкания и высокие параметры сопротивления на разрыв.

Нумерация наносится как на стержневую часть, так и на корпус ЗПУ.

Квадратное сечение пластикового покрытия стержня предотвращает прокручивание шляпки, исключая манипуляции с выкручиванием стержня.



Технические характеристики



Материал стержня/корпуса	сталь с покрытием из АБС-пластика
Общая длина стержня, мм	86
Рабочая длина стержня, мм	50
Диаметр стержня (макс.), мм	11
Диаметр шляпки стержня, мм	24
Ширина корпуса, мм	23
Усилие замыкания, кгс	не более 2
Усилие разрушения, кгс (кН)	более 1700 (16,5)
Усилие на срез, кгс (кН)	более 2 200 (21,2)
Изгиб, Нм	более 88,5
Ударопрочность, Дж	более 40,7
Цвет	желтый, под заказ - красный, белый, синий, зеленый, оранжевый и др.
Порядковый номер (лазерная маркировка)	1 буква и 7 цифр
Маркировка на торцевых частях стержня и корпуса	адрес сайта продавца и буква класса по стандарту ISO/PAS 17712
маркировка дополнительная (лазерная)	возможно нанесение штрихкода
Температура использования, °С	от -40 до +60 (примечание: хрупкость всех материалов возрастает по мере понижения температуры)
Нанесение дополнительной индивидуальной маркировки	по запросу
Установка	вручную, без специальных приспособлений
Снятие	с помощью болторезов
Упаковка, шт.	250 в коробке (25 коробочек по 10)
Размер упаковки, мм	455х305х135
Масса упаковки, кг	19,5

Инструкция по применению



Установка

1. Разделите (отломите) стержень ЗПУ и корпус.

Вставьте стержень ЗПУ в совмещенные отверстия проушин пломбируемого объекта.

2. Наденьте на стержень корпус ЗПУ до упора.

3. Проверьте надежность замыкания попыткой разомкнуть ЗПУ вручную. При правильном замыкании должен присутствовать свободный ход корпуса относительно стержня ЗПУ 4-5 мм, а также свободное вращение корпуса относительно стержня. При этом стержень не должен выниматься из замковой части.

4. Номер установленного ЗПУ и, при необходимости, дополнительную информацию (название компании, описание логотипа, размещенного на ЗПУ, цвет) занесите в сопроводительные документы.

Снятие

1. Сверьте номер ЗПУ и дополнительную маркировку, с данными указанными в сопроводительных документах.

2. Убедитесь в отсутствии следов вскрытия или механических повреждений. Обратите внимание на изменение цвета корпуса и стержня, наличие повреждений на пластиковом покрытии стержня и корпуса, отсутствие свободного хода и вращения корпуса относительно стержня ЗПУ, геометрических характеристик ЗПУ.

3. Снимите ЗПУ с помощью специального болтореза путем перекусывания стержня.

В случае обнаружения следов вскрытия ЗПУ или признаков его разрушения снятие необходимо производить в присутствии специальной комиссии с составлением коммерческого акта в установленном порядке, либо акта общей формы, составленного произвольно или в порядке, установленном организацией, применяющей ЗПУ. Снятое с объекта ЗПУ и оформленные документы упаковываются в конверт и направляются на экспертное исследование. Те же действия необходимы в случае обнаружения недостачи.
