7.7 Пример проектирования сети ПЦО на 10 рабочих мест

На рисунке 7.7.1 приведён пример схемы ЛВС ПЦО на 10 рабочих мест при эксплуатации двух СПИ с разной топологией своих ЛВС на примере СПИ «Приток» и «Радиосеть».

СПИ «Приток» имеет топологию ЛВС на основе серверов. Все компьютеры и периферийное оборудование связи этой СПИ подключены к неуправляемому 16-канальному коммутатору (избыточные порты не показаны).

СПИ «Радиосеть» имеет одноранговую топологию ЛВС. Все компьютеры данной СПИ подключены к неуправляемому 16-канальному коммутатору (избыточные порты не показаны). 16-канальный применён из-за недостаточности резервирования 8-канального коммутатора. Периферийное оборудование связи в этой СПИ подключается непосредственно к компьютерам АРМ ДПУ, поэтому оно не показано на схеме.



Рисунок 7.7.1. Схема ЛВС ПЦО на 10 рабочих мест

Коммутатор ПЦО с целью унификации применён в 16-канальном исполнении (избыточные порты не показаны). Он позволяет для обеих СПИ сделать общими принтер и доступ в Интернет.

Сервер ПЦО обеспечивает общий доступ в Интернет, резервирование доступа в Интернет, защиту ЛВС ПЦО от «вирусов» и сетевых атак.

Основной доступ в Интернет осуществляется по GPON технологии посредством ONT-оборудования, устанавливаемого оператором связи.

Резервирование доступа в Интернет осуществляется по беспроводной технологии посредством USB-модема.

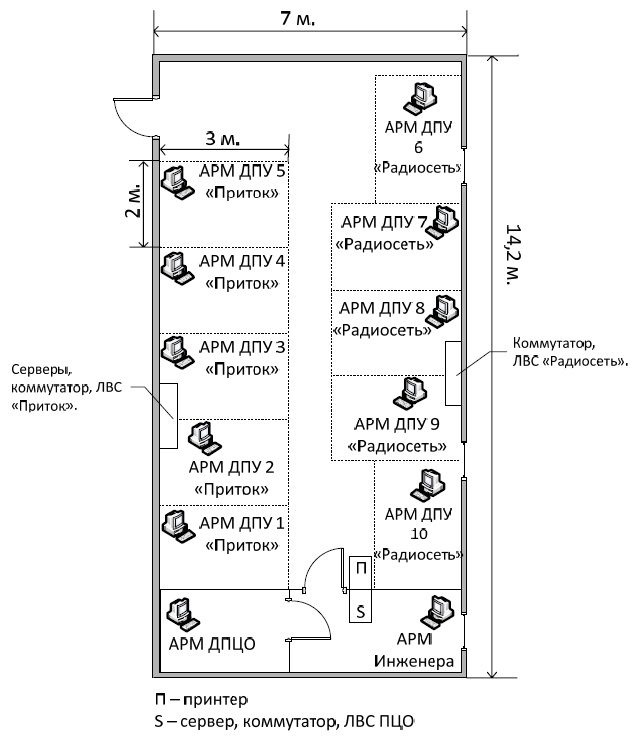

Размещение оборудования ЛВС ПЦО на плане пультового помещения ПЦО показано на Рисунке 7.7.2.

Сервер ПЦО, периферийное оборудование связи, принтер, коммутатор ПЦО помещены между АРМ ДПУ обеих СПИ, а также и между АРМ ДПЦО и Инженера. Установка коммутатора ПЦО в центре между АРМ ДПУ обеих СПИ обеспечивает примерно равную удалённость от их коммутаторов, что позволяет использовать промышленно изготовленные патч-корды одинаковой длины. Установка коммутаторов СПИ в центре ряда своих АРМ ДПУ также позволяет использовать стандартные патч-корды одинаковой длины (пары патч-кордов), что сокращает номенклатуру закупаемого оборудования.



Рисунок 7.7.2. Размещение сетевого оборудования ЛВС ПЦО
