Приложение А

Стандартные сегменты Ethernet и Fast Ethernet

А.1 Аппаратура 10BASE5


Толстый кабель - это первый, классический тип кабеля, который использовался в Ethernet с самого начала. В настоящее время он не очень широко распространен, хотя и обеспечивает максимальную протяженность сети с топологией «шина».

Толстый коаксиальный кабель представляет собой 50-омный кабель диаметром около 1 см и отличается высокой жесткостью. Он имеет два основных типа оболочки: стандартная PVC желтого цвета и тефлоновая Teflon оранжево-коричневого цвета. Широко распространены толстые кабели типа RG-11 и RG-58. У толстого кабеля лучше помехоустойчивость, меньше затухание и выше механическая прочность.

По стандарту к одному сегменту (длиной до 500 метров) не должно подключаться более 100 абонентов. Расстояния между точками их подключения не должно быть меньше, чем 2,5 метра, иначе возникают искажения передаваемых сигналов. Поэтому для удобства пользователя на оболочку кабеля часто наносятся черные полоски как раз через каждые 2,5 метра.

Аппаратные средства 10BASE5 представлены на рис. А.1.1. Они включают в себя кабель, разъемы, терминаторы, трансиверы и трансиверные кабели.

Для соединения кусков толстого коаксиального кабеля и присоединения к нему терминаторов используются разъемы так называемого N-типа, установка которых довольно сложна и требует специальных инструментов (в противном случае возможны искажения сигналов на стыках). Два разъема N-типа для увеличения длины кабеля могут соединяться с помощью Barrel-коннекторов.

Аппаратура 10BASE5

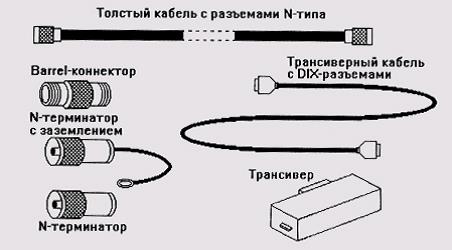

Рис. А.1.1. Аппаратура 10BASE5

На обоих концах кабеля сегмента должны быть установлены 50-омные терминаторы N-типа, один (и только один) из которых надо заземлить.

Толстый кабель никогда не подводят непосредственно к каждому компьютеру сети, это сложно и неудобно для использования, так как компьютеры будут совершенно неподвижны. Его прокладывают по стене или по полу помещения. Для присоединения сетевых адаптеров к толстому кабелю служат специальные трансиверы (см. рис. А.1.2.). Трансивер (он же MAU, Medium Attachment Unit - устройство присоединения к среде) устанавливается непосредственно на толстом кабеле и связывается с адаптером трансиверным кабелем. Для присоединения трансиверов к толстому кабелю чаще всего используются специальные соединительные устройства, предложенные корпорацией AMP, которые не требуют разрезания кабеля в точке присоединения, а просто прокалывают оболочку и изоляцию кабеля и обеспечивают механическое и электрическое соединение как с оплеткой, так и с центральной жилой кабеля. Другой тип соединителя требует разрезания кабеля и установки на оба конца разъемов, поэтому он гораздо менее популярен.

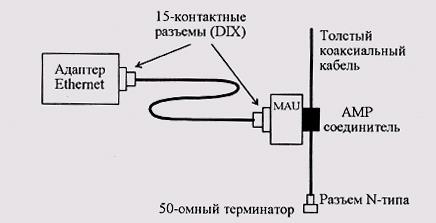

Рис. А.1.2. Подсоединение адаптера к толстому кабелю

Трансиверный кабель представляет собой гибкий многопроводный кабель диаметром около 1 см, содержащий четыре экранированные витые пары. Длина обычного трансиверного кабеля может достигать 50 метров, а более тонкого и гибкого офисного варианта трансиверного кабеля - 12,5 метров, чем обеспечивается достаточная свобода перемещения компьютеров. На концах трансиверного кабеля устанавливаются 15-контактные разъемы (DIX-разъемы типа «вилка», DB-15P). Трансиверный кабель называется также AUI-кабелем (Attachment Unit Interface) или Drop-кабелем, спусковым кабелем, а его разъемы — AUI-разъемами. Трансивер питается от внутреннего источника питания компьютера.

Сетевой адаптер, работающий с толстым кабелем, должен иметь внешний 15-контактный АШ-разъем (разъем DIX типа «розетка», DB-15S). Гальваническая развязка в данном случае осуществляется внутри трансивера. Напряжение изоляции между абонентами может достигать 5 киловольт.

Схема соединения компьютеров сегмента сети на толстом кабеле показана на рис. А.1.3.

Максимальное количество сегментов при реализации всей сети только на толстом коаксиальном кабеле не должно превышать пяти (общая длина сети - 2,5 км). Потребуется четыре репитера. То есть общее количество компьютеров, подсоединенных к толстому кабелю, в принципе не может превышать пятисот.



Рис. А.1.3. Соединение компьютеров сети толстым кабелем
