8.3.3 Поиск и устранение сбоев в волоконно-оптической линии связи

Меры предосторожности


При работе с оптикой следует принимать меры предосторожности. Длины волн, которые используются в оптических сетях, относятся к невидимому диапазону. Человеческий глаз воспринимает излучение от фиолетового цвета (длина волны около 380 нм) до красного (около 750 нм). Рисунок 8.3.3.1. Многие источники, применяемые в оптических сетях, используют лазеры, и некоторые из них имеют очень большую мощность. Никогда не смотрите в торец оптического волокна, в оптический порт или проходник. Если какой-то оптический порт не используется, закройте его специальным колпачком. Эта мера убережет глаза от повреждения невидимым излучением и одновременно защитит оптический разъем от загрязнения.

Таблица 8.3.2.1 Основные виды сбоев кабельных тестов и их причины




Рисунок 8.3.3.1

Если вам необходимо визуально идентифицировать порт и вы используете источник видимого света, то самый безопасный способ – направить конец оптического кабеля на лист белой бумаги либо поднести лист бумаги к месту оптического подключения. Никогда не смотрите прямо в коннектор – всегда есть риск, что из него исходит невидимое излучение.

В соответствии с правилами техники безопасности все работы по тестированию следует выполнять в защитных очках, поскольку они оберегают глаза от типичного для оптических линий излучения. Рисунок 8.3.3.2



Рисунок 8.3.3.2

Тестирование непрерывности

Для проверки непрерывности оптического сегмента и полярности парных оптических волокон применяются устройства, использующие видимый свет. Большинство таких устройств представляют собой фонарики, испускающие белый свет или другие цвета.

Если в оптическом кабеле волокно повреждено или разбито, то при использовании визуального определителя дефектов VFL можно заметить это место визуально. Свет будет проникать наружу в тех местах, где в оболочке волокна в результате перегиба, разрыва или плохой сварки имеется участок повышенного рассеяния. Однако так происходит не со всеми типами кабеля. В некоторых кабелях из-за определенного типа и количества оболочек свет снаружи не виден.

Поскольку наблюдать за ним иногда приходится при ярком свете, в некоторых приборах оно модулируется низкой частотой (около 1 Гц) для улучшения видимости. На кабеле будут видны постоянные или мерцающие красные пятна.

Определение места и характера повреждения оптоволоконного кабеля

Алгоритм поиска неисправности в ВОЛС приведён на рисунке .8.3.3.3

Первой задачей поиска неисправности в ВОЛС является анализ, относится ли неисправность к электрической части оборудования или к оптической. Для этого с помощью оптического измерителя мощности (Optical Power Meter, далее – ОРМ) измеряется уровень оптической мощности и затем производится сравнение с нормативным значением. Если уровень оптической мощности находится в пределах нормы, неисправность находится в электронной части аппаратуры передачи, которая нуждается в замене или ремонте.

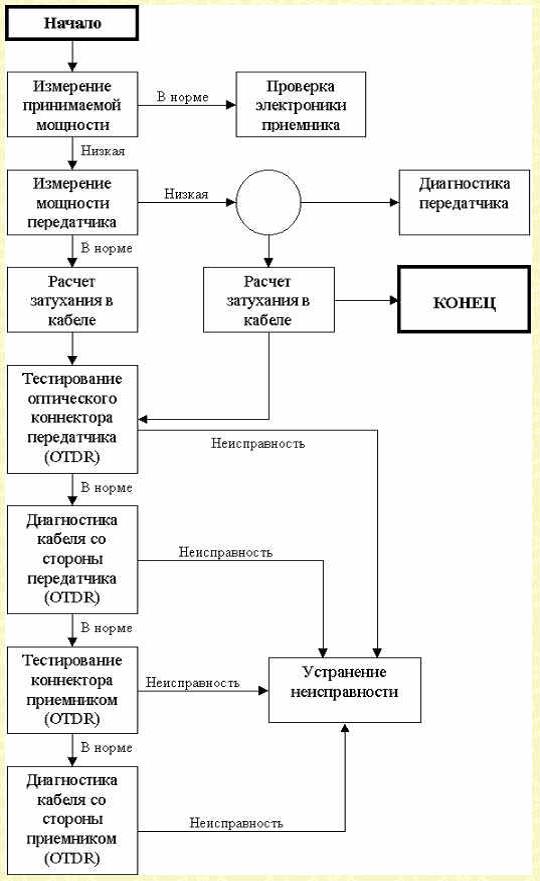

Рисунок 8.3.3.3 Алгоритм поиска неисправности в ВОЛС

Если уровень принимаемой мощности слишком низкий, неисправность находится либо в передатчике, либо в волоконно-оптическом кабеле. Для дальнейшего поиска необходимо измерение выходной мощности передатчика, для этого используются ОРМ и тестовый кабель. Если выходная мощность передатчика низкая, он должен быть отремонтирован. Если мощность находится в пределах нормы, неисправность связана с волоконным кабелем.

Поиск неисправности в кабеле начинается с анализа его неоднородности с использованием визуального дефектоскопа в случае кабелей малой протяженности или оптического рефлектометра OTDR (Optical Time Domain Reflectometer) - в случае протяженных кабелей. Основными неисправностями кабеля обычно являются коннекторы, сварки с плохим качеством, соединения и обрывы кабеля, обусловленные внешними воздействиями. Для поиска неисправности в коннекторах применяются эксплуатационные микроскопы. Для диагностики сварок и локализации обрывов применяются OTDR.

Основные виды неисправностей в ВОЛС приведены в таблице 8.3.3.1.

Таблица 8.3.3.1. Основные виды неисправностей в ВОЛС
Неисправность Причина Оборудование диагностики Процедура устранения

Коннектор

Пыль или загрязнение

Микроскоп

Очищение, полировка, обновление

Кабель pig-tail

Перекручивание кабеля

Визуальный дефектоскоп

Устранение перекручивания

Локальный всплеск затухания в кабеле

Перекручивание кабеля

OTDR

Устранение перекручивания

Распределенное увеличение затухания в кабеле

Некачественный кабель

OTDR

Замена участка кабеля

Потери в сварочном узле

Некачественная сварка
Потери, связанные с близким расположением волокон в сварочном узле

OTDR

Визуальный дефектоскоп

Вскрытие узла и проведение сварки заново

Обрыв кабеля

Внешние воздействия

OTDR, визуальный дефектоскоп

Ремонт/замена
