Б.16 Прямое соединение двух компьютеров по схеме «точка—точка»

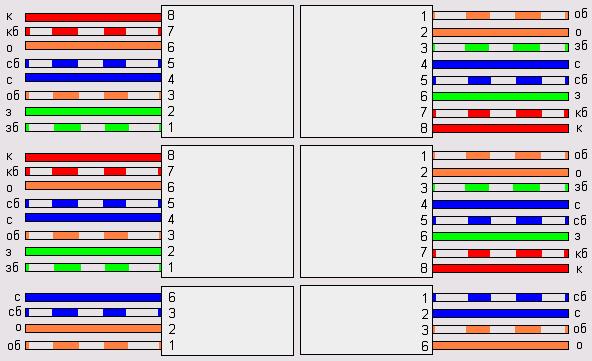

Для соединения двух компьютеров в сеть по технологии Ethernet 10BaseT без использования каких-либо дополнительных устройств, таких как концентраторы или сетевые розетки, вам потребуется специальным образом смонтированный кабель «витая пара», который подключается непосредственно к разъемам RJ-45 присоединенных к сети компьютеров. Такой монтаж кабеля принято называть cross-over, MDI-X или null-hub cable. Длина cross-over-кабеля не должна превышать 100 м. Порядок следования проводников в разъемах для восьмижильного и четырехжильного кабеля при заделке по стандарту cross-over показан на рис. Б.16.1. Для восьмижильного кабеля на иллюстрации предлагается два альтернативных варианта, которые в целом функционально идентичны.

Обратите внимание на тот факт, что при использовании четырехжильного кабеля монтаж первых трех проводников в разъем осуществляется подключением к контактам 1, 2 и 3, а последнего — к контакту 6.



Условные обозначения: зб — зелено-белый проводник; з — зеленый проводник;
об — оранжево-белый проводник; о — оранжевый проводник; сб — сине-белый проводник;
с — синий проводник; кб — коричнево-белый проводник; к — коричневый проводник


Рис. Б.16.1. Схема заделки кабеля «витая пара» при cross-over подключении
