8.3.4 Программные средства для поиска неисправностей в ЛВС ПЦО

Для поиска неисправности в сети используют встроенные средства тестирования (утилиты) операционной системы Windows. Сетевые команды диагностики сети TCP/IP являются первичным программным инструментом для обнаружения причин сбоев в работе сети. Для запуска утилит необходимо открыть окно DOS, которое открывается следующим образом:

Кнопка Пуск > Все программы > Стандартные > Командная строка

Проверка сетевого имени компьютера с помощью утилиты hostname.

Кнопка Пуск > Все программы > Стандартные > Командная строка > hostname. > Кнопка Ввод.

На экран будет выведено сетевое имя компьютера. Рисунок.8.3.4.1

Рисунок.8.3.4.1. Вывод сетевого имени компьютера

Данная утилита определяет правильность сетевых настроек компьютера.

Проверка определения основных параметров, задающих подключение компьютера в сеть с помощью утилиты ipconfig

Кнопка Пуск > Все программы > Стандартные > Командная строка > ipconfig > Кнопка Ввод.

Утилита Ipconfig показывает текущую конфигурацию TCP/IP на локальном компьютере. На экран будет выведено следующее сообщение, показанное на рисунке. 8.3.4.2.:

Рисунок. 8.3.4.2. Вывод текущей конфигурации TCP/IP на локальном компьютере

Данная утилита позволяет определить четыре основных параметра настройки протокола TCP/IP: DNS суффикс, IP-адрес, маску подсети и основной шлюз. Приведенный вызов утилиты ipconfig позволяет определить только лишь самые важные параметры подключения.

При необходимости получить значения других параметров, определяющих данное подключение, используется вызов утилиты ipconfig с ключом /all.

Кнопка Пуск > Все программы > Стандартные > Командная строка > ipconfig/all. > Кнопка Ввод

На экран будут выведены все действующие параметры протокола.

Если утилита покажет, что сетевому адаптеру присвоен адрес 169.254.134.123 (или аналогичный), то можно сделать заключение, что в сети недоступен сервер, автоматически присваивающий параметры IP-протокола (DCHP). Часто причиной подобной ошибки (если ранее компьютер нормально работал в сети) является нарушение контакта в подсоединении сетевого кабеля.

Проверка достижимости ближайших компьютеров сети с компьютером рабочей станции с помощью утилиты ping.

Ping - диагностическая утилита, которая проверяет возможность соединения с удаленным компьютером, задав в качестве параметра утилиты IP-адрес компьютера или его имя.

Эта команда посылает на заданный компьютер последовательность символов определенной длины и выводит на экран информацию о времени ответа удаленной системы. Ключами команды можно регулировать количество отсылаемых символов и время ожидания ответа (через этот период выводится сообщение о превышении периода ожидания; если ответ придет позже, то он не будет показан программой). При тестировании подключения рекомендуется применять следующую последовательность операций:

1. Проверить правильность установки стека TCP/IP на собственном компьютере с помощью утилиты, указав ей в качестве IP-адреса зарезервированный специальный IP-адрес 127.0.0.1, всегда указывающий на тот же самый компьютер, с которого запускается утилита.

Кнопка Пуск > Все программы > Стандартные > Командная строка > ping 127.0.0.1 > Кнопка Ввод. На экран будет выведено сообщение: рисунок 8.3.4.3

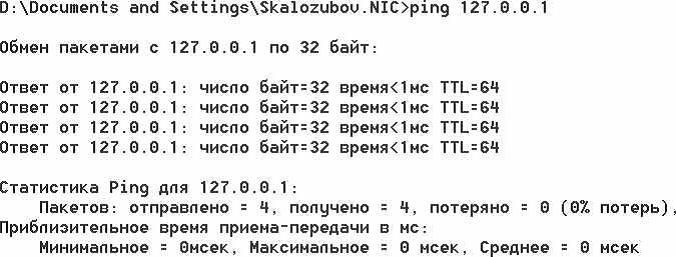

Рисунок 8.3.4.3. Обмен пакетами с собственным компьютером

Эта команда проверяет прохождение сигнала "на самого себя". Она может быть выполнена без наличия какого-либо сетевого подключения.

Если будет показано сообщение о недостижимости адресата, то это означает ошибку установки протокола IP. В этом случае целесообразно удалить протокол из системы, перезагрузить компьютер и вновь установить поддержку протокола TCP/IP.

2. Проверить ответ локального компьютера, которому присвоили конкретный IP-адрес. Например, 192.168.0.11. Для этого следует выполнить:

Кнопка Пуск > Все программы > Стандартные > Командная строка > ping 192.168.0.11 > Кнопка Ввод.

Результат, который должен быть выведен на экран в случае нормальной работы, практически аналогичен полученному результату в предыдущем примере: рисунок 8.3.4.4

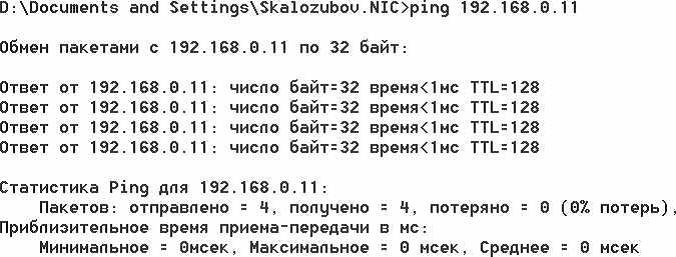

Рисунок 8.3.4.4. Обмен пакетами с локальным компьютером 192.168.0.11

Наличие отклика от локального компьютера свидетельствует, что канал связи установлен и работает. Отсутствие ответа обычно говорит либо о повреждении кабельной сети (например, нет контакта в разъеме), либо о неверно установленных параметрах статического адреса.

3. Проверить выполнение команды ping с указанием IP-адреса любого ближайшего компьютера. Можно использовать любой адрес, относительно которого вы уверены, что он достижим в локальной сети на момент проверки. Например, можно записать IP-адрес шлюза или адрес DNS-сервера. Наличие отклика свидетельствует, что канал связи установлен и работает. Отсутствие ответа обычно говорит либо о повреждении кабельной сети (например, нет контакта в разъеме), либо о неверно установленных параметрах статического адреса.

Проверка функционирования серверов имен. (DNS-серверов)

Для проверки работоспособности сервера имен следует выполнить команду ping, указав в качестве параметра не IP-адрес, а доменное имя какого-либо компьютера: ping <имя> Например, servernic.

Кнопка Пуск > Все программы > Стандартные > Командная строка > ping servernic > Кнопка Ввод. На экран будет выведено сообщение: рисунок 8.3.4.5

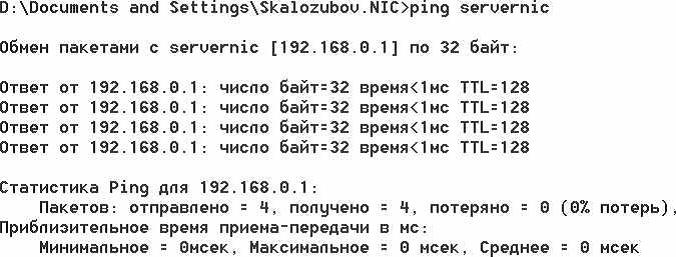

Рисунок 8.3.4.5. Проверка работоспособности сервера имен

Если команда сможет "разрешить" IP-адрес хоста и покажет отклик, то это означает работоспособность системы распознавания имен. Практически это говорит о правильной настройке протокола TCP/IP и работоспособности канала связи. Если не будет ответа на ввод команды с именем существующего хоста, то это может свидетельствовать либо об ошибке в задании DNS-серверов, либо об их неработоспособности.

Проверка определения компьютеров в сети.

Для определения компьютеров в сети используют команду net view.

Кнопка Пуск > Все программы > Стандартные > Командная строка > net view > Кнопка Ввод. На экран будет выведено сообщение: рисунок 8.3.4.6

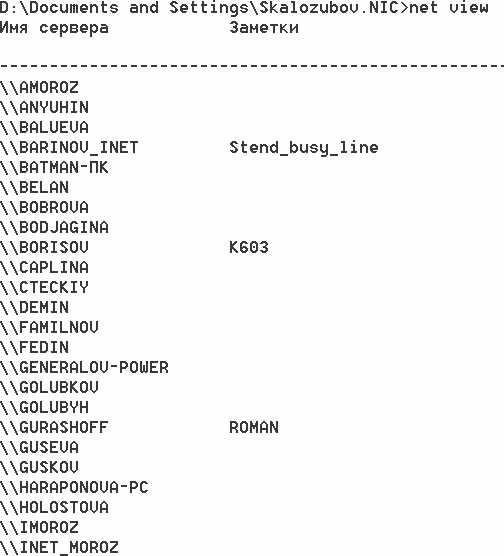

Рисунок 8.3.4.6. Список компьютеров, функционирующих в сети

На подключенных, но не функционирующих компьютерах в сети потребуется проверить правильность установки стека TCP/IP, исправность сетевого адаптера или наличие контакта в подсоединении сетевого кабеля к сетевому адаптеру.

Проверка качества канала связи

При работе в Интернете одни информационные серверы открываются быстрее, другие медленнее, бывают случаи недостижимости желаемого хоста. Часто причиной этого бывает недостаточное качество канала связи: большое время ожидания данных или существенный процент потерь пакетов, что обычно приводит к повторам передачи.

С помощью утилит tracert и pathping можно оценить качество канала связи по всей цепочке до желаемого источника. Например сайт nicohrana.ru. или (IP 195.146.67.105).

Кнопка Пуск > Все программы > Стандартные > Командная строка > tracert 195.146.67.105 > Кнопка Ввод. На экран будет выведено сообщение: рисунок 8.3.4.7

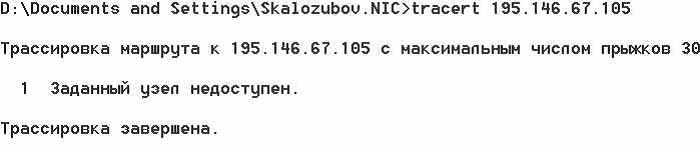

Рисунок 8.3.4.7 . Трассировка к сайту nicohrana.ru

В данном случае маршрутизатор блокирует доступ к сайту Интернету. Он или неисправен или не настроен.

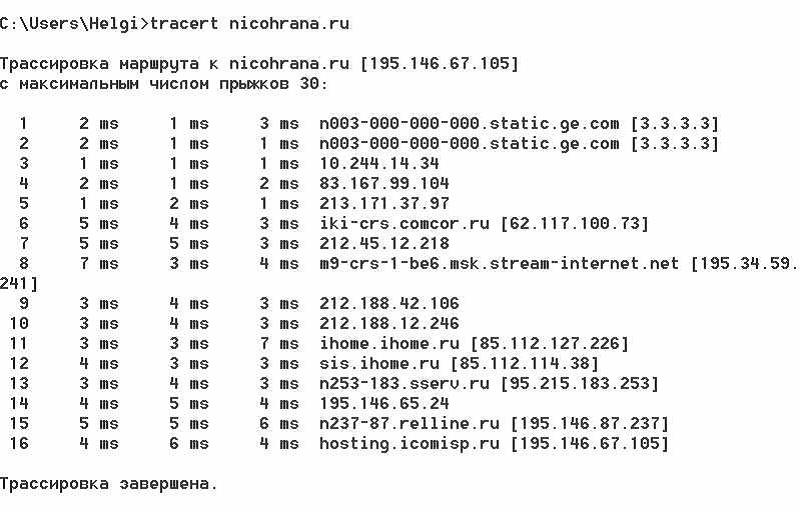

Трассировка к сайту nicohrana.ru. с компьютера, имеющего доступ к сайту Интернета. На экран будет выведено сообщение: рисунок 8.3.4.8

Рисунок 8.3.4.8. Трассировка к сайту nicohrana.ru

Утилита tracert выводит на экран время отклика каждой системы, находящейся на пути передачи данных к искомому серверу. Точка, после которой время отклика резко увеличено, свидетельствует о наличии в этом месте узкого "горлышка", не справляющегося с нагрузкой.

Более точную усредненную статистику достижимости удаленного хоста можно получить с помощью команды pathping. Утилита pathping объединила в себе ping и traceroute. Она отражает маршрут прохождения и предоставляет статистику потери пакетов на промежуточных маршрутизаторах.

Кнопка Пуск > Все программы > Стандартные > Командная строка > pathping nicohrana.ru > Кнопка Ввод.

На экран будет выведено сообщение: рисунок 8.3.4.9

Рисунок 8.3.4.9. Трассировка к сайту nicohrana.ru

Утилита pathping посылает на каждый промежуточный хост серию пакетов и выводит информацию о количестве откликов и среднем времени ответа.

После опубликования цепочки хостов, через которые проходит сигнал по пути к заданному серверу, программа pathping выводит статистические данные о достижимости каждого промежуточного хоста, причем время усреднения выбирается исходя из конкретной ситуации. Первым параметром выводится время доступа к данному хосту, затем показано количество отправленных на него пакетов и число неполученных ответов (с процентом успеха). После этого отображаются аналогичные значения для достижимости конечного хоста при расчете прохождения пакетов от данной промежуточной точки. В завершение после имени данного промежуточного хоста утилита сообщила количество успешных пакетов.

Проверка текущей информации сетевого соединения TCP/IP с помощью утилиты Netstat.

Для определения параметров сетевого подключения компьютера используется утилита Netstat

Кнопка Пуск > Все программы > Стандартные > Командная строка > Netstat > Кнопка Ввод

На экран будет выведено сообщение: рисунок 8.3.4.10

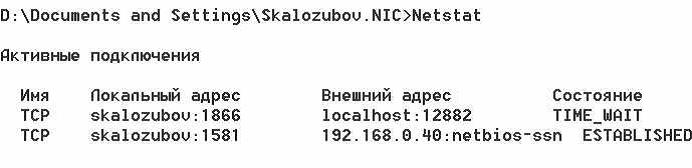

Рисунок 8.3.4.10. Вывод информации об активных TCP соединениях, используемых портов
