Б.12 Разъем RJ-45

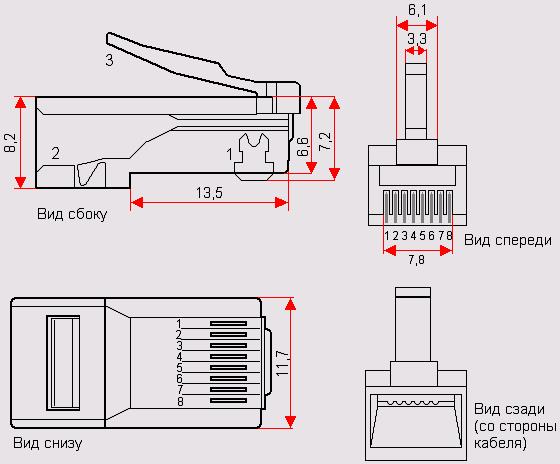

Рис. Б.12.1. Разъем RJ-45: 1 — контакты; 2 — держатель кабеля; 3 — замок разъема

Разъемы RJ-45 представляют собой полый прозрачный пластиковый корпус с фиксирующим замком, внутри которого расположено восемь подвижных металлических контактов. В новом, необжатом разъеме контакты выходят за пределы корпуса, после обжима они вдавливаются внутрь, прорезая наружный изолирующий слой на проводниках, расположенных внутри кабеля «витая пара», и замыкаясь на проводящую жилу. Существует два типа разъемов RJ-45: с контактной вставкой и без таковой (разъем RJ-45 без контактной вставки показан на рис. Б.12.1). В дальнейшем мы будем рассматривать разъемы RJ-45 без контактной вставки.

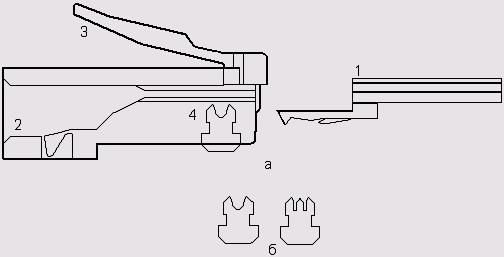

Разъем с контактной вставкой несколько отличается по своему устройству от стандартного разъема RJ-45: он состоит из двух независимых элементов - вставки и собственно корпуса разъема (рис.Б.12.2,а). Последовательность монтажа таких разъемов иная по сравнению с обычными: сначала проводники кабеля «витая пара» до упора вставляются в контактную вставку, затем вставка заводится до щелчка в корпус разъема, после чего разъем обжимается.

Верхняя кромка подвижных контактов разъема RJ-45 - острая, она имеет, как правило, два или три зубца (рис.Б.12.2, б). При обжиме разъёма контакты утапливаются внутрь его корпуса, при этом верхняя кромка прорезает изолирующий слой проводника и впивается в проводящую жилу. Практика показывает, что контакты с тремя зубцами обеспечивают более высокую надежность соединения, но при этом двузубые контакты лучше режут изоляцию проводника. Обобщая можно сказать, что глобальных различий в качестве соединения при использовании этих двух типов разъемов нет, то есть можно смело покупать любой тип разъема RJ-45...



Условные обозначения: 1 - контактная вставка; 2 - держатель контактной вставки;
3 - замок разъема; 4 - контакты


Рис. Б.12.2. Разъем PJ-45 с контактной вставкой
