А.4 Аппаратура 1OBASE-FL

Широко использовать оптоволоконный кабель в Ethernet начали сравнительно недавно. Его применение позволило сразу же значительно увеличить допустимую длину сегмента и существенно повысить помехоустойчивость передачи. Полная гальваническая развязка компьютеров сети. Возможность плавного перехода на Fast Ethernet, так как пропускная способность оптоволокна позволяет достигнуть не только 100 Мбит/с, но и более высоких скоростей передачи.

Передача информации в данном случае идет по двум оптоволоконным кабелям, передающим сигналы в разные стороны (рис. А.4.1.). Стоимость оптоволоконного кабеля не слишком высокая (она близка к стоимости тонкого коаксиального кабеля). Аппаратура заметно дороже, из-за использования дорогих оптоволоконных трансиверов.

Аппаратура 10BASE-FL имеет сходство как с аппаратурой 10BASE5 (здесь тоже применяются внешние трансиверы, соединенные с адаптером трансиверным кабелем), так и с аппаратурой 10BASE-T (здесь также применяется топология «пассивная звезда» и два разнонаправленных кабеля).

Оптоволоконный трансивер называется FOMAU (Fiber Optic MAU). Он выполняет все функции обычного трансивера (MAU), но, кроме того, преобразует электрический сигнал в оптический при передаче и обратно при приеме. FOMAU также формирует и контролирует сигнал целостности линии связи, передаваемый в паузах между передаваемыми пакетами. Целостность линии связи, как и в случае 10BASE-T, индицируется светодиодами «Link». Для присоединения трансивера к адаптеру применяется стандартный АШ-кабель, такой же, как и в случае 10BASE5, но длина его не должна превышать 25 м.

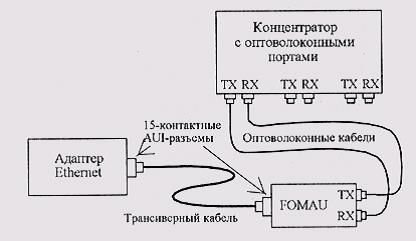

Соединение адаптера и концентратора в 10BASE-FL

Рис. А.4.1. Соединение адаптера и концентратора в 10BASE-FL

Длина оптоволоконных кабелей, соединяющих трансивер и концентратор, может достигать 2 км без применения каких бы то ни было ретрансляторов.

10BASE-FL наиболее распространен в настоящее время. Он обеспечивает связь между двумя компьютерами, между двумя репитерами или между компьютером и репитером. Максимальное расстояние - до 2000 м.



Рис. А.4.2. ST-разъем для оптоволоконного кабеля

Стандартный оптоволоконный кабель 10BASE-FL должен иметь на обоих концах оптоволоконные байонетные ST-разъемы, показанные на рис. А.4.2. (стандарт BFOC/2.5). Используются также разъемы типа SC, присоединяемые подобно RJ-45 путем простого вставления в гнездо. Разъемы SC обычно жестко соединены по два для двух кабелей (рис. А.4.3.). Существуют также разъемы типа MIC FDDI, подобно разъемам SC вставляемые в гнездо.

В соответствии со стандартом, в 10BASE-FL используется мультимодовый кабель и свет с длиной волны 850 нм, хотя в перспективе не исключен переход на одномодовый кабель. Суммарные оптические потери в сегменте (как в кабеле, так и в разъемах) не должны превышать 12,5 дБ. При этом потери в кабеле составляют около 4-5 дБ на километр длины кабеля, а потери в разъеме - от 0,5 до 2,0 дБ (эта величина сильно зависит от качества установки разъема). Только при таких величинах потерь можно гарантировать устойчивую связь на предельной длине кабеля.

SC-разъем для оптоволоконного кабеля

Рис. А.4.3. SC-разъем для оптоволоконного кабеля

Если требуется соединить больше двух компьютеров, то надо использовать концентратор, (рис. А.4.4) имеющий оптоволоконные порты. Каждый компьютер снабжается трансивером и трансиверным кабелем, а также двумя оптоволоконными кабелями с соответствующими разъемами.

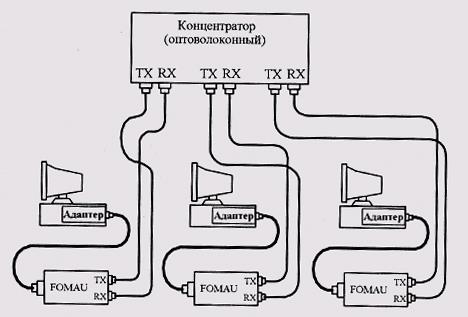

Объединение компьютеров в сеть по стандарту 10BASE-FL

Рис. А.4.4. Объединение компьютеров в сеть по стандарту 10BASE-FL
