5.13 Совмещенные извещатели для блокировки внутреннего пространства помещений и остекленных конструкций

5.13.1 Функциональные особенности совмещенных (пассивных ИК со звуковыми) извещателей для блокировки внутреннего пространства помещений и остекленных конструкций

Область применения совмещенных (пассивных оптико-электронных со звуковыми) извещателей – помещения с остекленными (оконными, дверными) конструкциями.

Извещатели сочетают в себе два принципа обнаружения (акустический и пассивный инфракрасный), обнаруживают движения нарушителя в закрытом охраняемом помещении и разрушения строительных конструкций, выполненных с использованием листового стекла (обычного, армированного, узорчатого, закаленного, трехслойного, ударостойкого), стеклоблоков, однокамерных и двухкамерных стеклопакетов.

При появлении человека в зоне обнаружения срабатывает инфракрасный канал (ИК) обнаружения, при разбитии стекла – акустический (АК) канал (в любой последовательности или одновременно). При этом выдается извещение о тревоге путем размыкания контактов соответствующего выходного реле.

Акустический канал извещателя предназначен для блокировки остекленных конструкций (окон, витрин, витражей и т.п.) на разбитие. Принцип работы канала основан на бесконтактном методе акустического контроля разрушения стеклянного полотна по возникающим при его разрушении колебаниям в звуковом диапазоне частот, распространяющимся по воздуху. Чувствительный элемент АК представляет собой микрофон, который преобразует звуковые колебания воздушной среды в электрические сигналы. Сигнал с микрофона поступает на усилитель и далее на микропроцессор.

Принцип действия инфракрасного канала извещателя основан на регистрации разницы между интенсивностью инфракрасного излучения, исходящего от тела человека, и фоновой температурой окружающей среды. Чувствительным элементом ИК канала является пироэлектрический преобразователь (пироприемник), на котором фокусируется инфракрасное излучение с помощью линзы Френеля. Пироприемник преобразует тепловое излучение в электрические сигналы, поступающие на усилитель и далее на микропроцессор.

Микропроцессор в соответствии с заданным алгоритмом работы производит контроль электрических сигналов каждого из каналов, контроль напряжения питания и формирование извещений путем размыкания контактов соответствующего исполнительного реле и включением световых индикаторов.

5.13.2 Особенности размещения и регулировки совмещенных (пассивных ИК со звуковыми) извещателей для блокировки внутреннего пространства помещений и остекленных конструкций на объекте

В группу параметров устойчивости извещателей к воздействиям окружающей среды входит диапазон рабочих температур и относительной влажности воздуха. В соответствии с заданной категорией размещения, определяемой исполнением извещателей по устойчивости к воздействию климатических факторов, извещатели нельзя устанавливать снаружи зданий, а также в неотапливаемых и сырых помещениях.

Размещение извещателей должно исключать попадание в них влаги, а также умышленные или случайные механические повреждения в процессе эксплуатации.

Расстояние от извещателя до самой удаленной точки охраняемой стеклянной поверхности не должно превышать 6 м.

Не следует применять (АК+ИК) извещатели в помещении со стеклами, имеющими:

- толщину, не соответствующую диапазону, указанному в сопроводительной документации на извещатель;

- линейные размеры, не соответствующие требованиям к минимальной охраняемой площади, указанной в сопроводительной документации на извещатель;

- видимые повреждения (царапины, трещины, сколы и т.п.), снижающие прочность конструкции;

- плохое (слабое, неплотное, ненадежное) закрепление стекла в строительной конструкции (раме).

Если в помещении после установки извещателя произошло изменение конфигурации находящихся предметов (появились новые предметы), то необходимо убедиться, что извещатель ничем не отгорожен от стекла, а его характеристики обнаружения и помехозащищенности не изменились.

Параметры помехозащищенности определяют условия для устойчивой работы извещателя без выдачи ложных сигналов тревоги. Для этого в охраняемом помещении должны быть выполнены определенные требования по исключению воздействия опасных помех акустического и электромагнитного характера.

Для исключения ложных срабатываний от акустических помех извещатель не рекомендуется устанавливать в помещениях:

- с высоким уровнем звуковых шумов (более 65 дБ, что ориентировочно соответствует громкому разговору двух людей в помещении на удалении 3–4 м от извещателя);

- с плохой звукоизоляцией.

В помещении на период его охраны должны быть закрыты двери, окна, фрамуги, форточки, отключены вентиляторы, радиоприемники (трансляционные громкоговорители) и другие возможные источники звуковых помех.

Следует иметь в виду, что наличие вибрации стен в месте размещения извещателя может привести к формированию на выходе его чувствительного элемента переменного электрического сигнала, приводящего к снижению чувствительности или к появлению ложных сигналов тревоги.

При выборе места установки извещателя на охраняемом объекте необходимо также учесть следующие требования по ИК каналу:

а) не рекомендуется устанавливать извещатель в непосредственной близости от вентиляционных отверстий, окон и дверей, у которых создаются воздушные потоки, а также рядом с радиаторами центрального отопления, другими отопительными приборами и источниками тепловых помех;

б) нежелательно прямое попадание на входное окно извещателя светового излучения от ламп накаливания, автомобильных фар, солнца;

в) не рекомендуется нахождение в зоне обнаружения каких-либо перегородок, крупногабаритных предметов мебели и т.п., создающих «мертвые зоны», в которых перемещение человека не обнаруживается.

Типовые варианты размещения извещателей представлены на рисунках 106 – 111.



Рисунок 106 – Установка извещателей с поверхностной зоной обнаружения в помещении длиной более 10 м




Рисунок 107 – Установка извещателя с поверхностной зоной обнаружения в угол общего проема

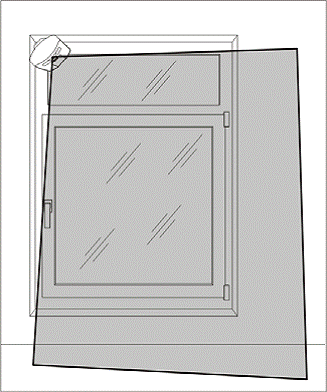

Рисунок 108 – Установка извещателя с поверхностной зоной обнаружения в угол оконного проема

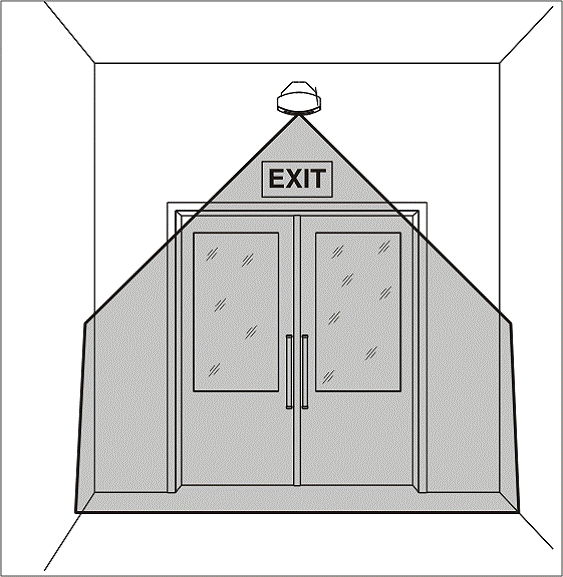

Рисунок 109 – Установка извещателя с поверхностной зоной обнаружения на стену в плоскости проема




Рисунок 110 – Установка извещателя конусообразной ЗО на потолке охраняемого помещения (вид сбоку)




Рисунок 111 – Установка извещателя с конусообразной ЗО на потолке охраняемого помещения (вид сверху)




5.13.3 Основные типы совмещенных (пассивных ИК со звуковыми) извещателей для блокировки внутреннего пространства помещений и остекленных конструкций

В соответствии со «Списком технических средств безопасности» [4] в подразделениях вневедомственной охраны применяются десять типов совмещенных (акустический с пассивным оптико-электронным) извещателей для блокировки внутреннего пространства помещений и остекленных конструкций: ИО3015-4 «Беркут», ИО315-1 «Орлан», ИО315-1/1 «Орлан-Ш», ИО 315-1/1 «Орлан-Д», ИО415-2 «Астра-621», ИО315-6 «Беркут»-Ш», ИО315-8 «Сова-5», ИО415-1 «Астра-8», ИО315-3 «Сова-3», ИО315-7 «Орлан-2».

Извещатели различаются конфигурацией зоны обнаружения ИК канала, способами установки в охраняемом помещении, а также наличием помехозащищенности к перемещению в зоне обнаружения домашних животных.

Совмещенные извещатели для установки на стене, в углу помещения, а также в оконных проемах (витринах) или остекленных дверных проемах

Зона обнаружения ИК канала извещателей представляет собой пространственную дискретную систему, состоящую из элементарных чувствительных зон, расположенных в один или несколько ярусов, или сплошную зону обнаружения, расположенную в вертикальной плоскости (типа «занавес»).



Рисунок 112 Извещатели «Беркут», «Сова-5»




Рисунок 113 Извещатели «Орлан», «Орлан-Ш», «Орлан-Д»

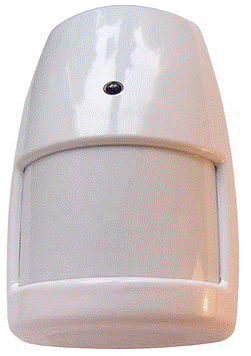

Рисунок 114 Извещатель «Астра-621»




Рисунок 115 Извещатель «Беркут-Ш»




Совмещенные извещатели для установки на потолке помещения.

Зона обнаружения ИК канала представляет собой конус, состоящий из элементарных чувствительных зон.




Рисунок 116 Извещатель «Астра-8»




Рисунок 117 Извещатель «Сова-3»

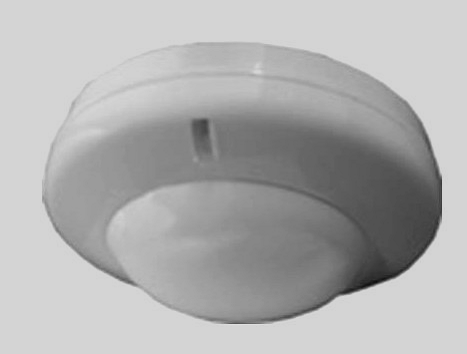

Рисунок 118 Извещатель «Орлан-2»




5.13.4 Основные технические характеристики совмещенных (пассивных ИК со звуковыми) извещателей для блокировки внутреннего пространства помещений и остекленных конструкций

Основные технические характеристики извещателей приведены в таблицах 29 и 30.

Таблица 29

Характеристика	Беркут	Орлан	Орлан-Ш	Орлан-Д	Астра-621	Беркут-Ш	Сова-5
Максимальная дальность действия АК канала, м	6	6	6	6	6	6	6
Минимальная площадь стекла, контролируемая АК каналом, м2	0,05	0,1	0,1	0,1	0,1	0,05	0,05
Максимальная дальность действия ИК канала, м	12	12	15	10 или 8	12	6	12
Угол обзора зоны обнаружения ИК канала, град.: - в горизонтальной плоскости для извещателей «Орлан», «Орлан-Д», «Беркут», «Сова-5»; - в вертикальной плоскости для извещателей «Орлан-Ш», «Беркут-Ш»	90	90	125	90	90	90	90
Дискретная регулировка чувствительности АК канала	+	+	+	+	+	+	+
Помехозащищен-ность к домашним животным весом до 20 кг	–	–	–	+	–	–	+
Диапазон напряжения питания, В	От 10 до 16	От 10 до 15	От 10 до 15	От 10 до 15	От 10 до 15	От 10 до 16	От 9 до 15
Ток потребления, мА, не более	35	35	35	35	15	15	16
Диапазон рабочих температур, °С	От -20 до +50	От -20 до +45	От -20 до +45	От -20 до +45	От -20 до +50	От -20 до +50	От -20 до +50
Габариты, мм	108х64 х42	126х70 х55	126х70 х55	126х70 х55	110х60 х44	86х49 х38	108х64 х42
Степень защиты оболочки	IP30	IP30	IP30	IP30	IP30	IP30	IP30

Таблица 30

Характеристика	Астра-8	Сова-3	Орлан-2
Дальность действия ИК канала (диаметр проекции зоны обнаружения на пол), м, не менее	9	9	9
Угол обзора зоны обнаружения ИК канала в горизонтальной плоскости, град.	360	360	360
Максимальная дальность действия АК канала в секторе объемного угла 120°, м	6	6	6
Минимальная охраняемая АК каналом площадь стекла, м2	0,1	0,05	0,1
Дискретная регулировка чувствительности АК канала	+	+	+
Ток потребления, мА, не более	21	35	35
Диапазон напряжения питания, В	От 8 до 15	От 10 до 16	От 9 до 15
Диапазон рабочих температур, °С	От -20 до +50	От -20 до +50	От -20 до +45
Габаритные размеры, мм	Ø91×31	Ø90×32	Ø105×50
Степень защиты оболочки	IP30	IP30	IP30

Выводы

Анализ функциональных особенностей и тактики применения совмещенных (пассивных оптико-электронных со звуковыми) извещателей для блокировки внутреннего пространства помещений или остекленных проемов «на проникновение» совместно с блокировкой оконных и других остекленных конструкций «на разрушение» показывает, что данные извещатели наиболее целесообразно применять на объектах экономического класса (категории БI), где необходима минимизация расходов на оборудование и проведение монтажных работ.

Ограничения по применению данного класса извещателей определяются особенностями функционирования ИК и звукового каналов (см. разделы 4.3, 4.6).

Указанные типы совмещенных извещателей не допускается применять на опасных объектах (во взрывоопасных зонах).
