6. ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ТРЕБОВАНИЯ К МОНТАЖУ СРЕДСТВ ОБНАРУЖЕНИЯ РАЗЛИЧНЫХ КЛАССОВ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПРИМЕНЕНИЯ НА ВЗРЫВООПАСНЫХ ОБЪЕКТАХ



К взрывоопасным производствам относятся не только объекты нефтегазового комплекса, химической, горнорудной и металлургической промышленностей, но и такие объекты, как автозаправочные станции, фармацевтические, деревообрабатывающие, кондитерские, мукомольные предприятия, зернохранилища, склады легковоспламеняющихся веществ, объекты энергетики, предприятия, объекты оборонно-промышленного комплекса Российской Федерации и многие другие. Практически на любом современном производстве есть взрывоопасные помещения или зоны. Например, газовые котельные, склады горючесмазочных и лакокрасочных материалов, окрасочные цеха или камеры. Опасность возгорания и взрыва несут в себе самые различные технологические процессы.

Любая нештатная ситуация, например, поломка оборудования или неквалифицированные действия персонала на взрывоопасном объекте зачастую приводят к гораздо более тяжким последствиям, чем такая же ситуация на обычном производстве.

По статистике, наиболее частой причиной гибели людей на опасных производствах являются взрывы и следующие за ними пожары.

Кроме того, для данной категории объектов высока угроза совершения террористических актов.

С учетом изложенного оснащение таких объектов высоконадежными, эффективными и безопасными средствами охранной и пожарной сигнализации приобретает особое значение, при этом соответствующие средства должны иметь взрывобезопасное исполнение.

Технические средства обнаружения проникновения и угроз различных видов, предназначенные для применения на взрывоопасных объектах (во взрывоопасных зонах объектов), должны (в зависимости от классов взрывоопасных зон) иметь исполнение, отвечающее требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) [33].

По способу обеспечения взрывобезопасности электротехнического оборудования различают несколько так называемых видов взрывозащиты.

В области охранной и пожарной сигнализации наиболее часто применяются следующие два вида взрывозащиты:

- взрывонепроницаемая оболочка «d»;

- искробезопасная электрическая цепь «i».

Такой вид взрывозащиты, как взрывонепроницаемая оболочка «d», основывается на обеспечении нераспространения взрыва вне оболочки, то есть допускается возникновение взрыва внутри оболочки, однако ее конструкция гарантирует, что не произойдет распространение взрыва во внешнюю среду. Оборудование этого типа обычно выполняется в усиленных металлических корпусах, имеет достаточно большие габариты и вес.

При использовании этого вида взрывозащиты шлейфы сигнализации и питания должны прокладываться в стальных трубах или бронекабелем.

К числу очевидных преимуществ этого вида взрывозащиты можно отнести то, что потребляемая мощность подключаемых средств обнаружения (извещателей) не требует дополнительных ограничений, они могут подключаться к оконечным объектовым устройствам или приемно-контрольным приборам в обычном исполнении. К числу недостатков такого способа построения системы охранно-пожарной сигнализации можно отнести высокую стоимость оборудования и монтажа, а также повышенные требования, предъявляемые к регламентному обслуживанию сигнализации.

Второй наиболее широко применяемый в системах охранной и пожарной сигнализации вид взрывозащиты – искробезопасная электрическая цепь «i». Он основывается на ограничении энергии, поступающей во взрывоопасную зону, до безопасного уровня, при котором исключается возникновение искры, способной вызвать воспламенение газовой смеси. Искрообразование исключается даже при коротком замыкании цепи или ее обрыве, когда на оборванных концах цепи появляется напряжение холостого хода. Также предъявляются специальные требования по предотвращению накопления энергии внутри оборудования и исключению возможности нагрева каких-либо из его элементов. Основное преимущество этого вида взрывозащиты заключается в том, что такие устройства при подключении к соответствующим искробезопасным цепям даже при наличии каких-либо неисправностей не способны генерировать искру или оказать тепловое воздействие, которое может послужить причиной взрыва. Это в значительной степени облегчает техническое обслуживание и исключает серьезные последствия при ошибках обслуживающего персонала. Поскольку особые требования к способу прокладки проводов не предъявляются, стоимость монтажа такой сигнализации практически не отличается от стоимости монтажа обычной системы охранной и пожарной сигнализации.

Недостатком является невозможность использования устройств, требующих большой мощности электропитания, например, осветительных приборов или мощного оповещателя.

Поскольку искробезопасная электрическая цепь считается самым надежным видом взрывозащиты, то выбирать оборудование для установки в тех зонах, где взрывоопасная газовая смесь может находиться постоянно, допускается только с её применением.

Вместе с тем, исходя из принципа недопущения опасной энергии во взрывоопасную среду, необходимо устанавливать вне взрывоопасной зоны барьеры искрозащиты.

До недавнего времени, несмотря на всю дороговизну и неудобства, большинство типов взрывозащищенного оборудования охранно-пожарной сигнализации выпускалось во взрывонепроницаемой оболочке, а с искробезопасной цепью имелось только несколько видов номенклатуры извещателей (пожарных ручных, пожарных тепловых или охранных магнитоконтактных). Большинство проектировщиков и заказчиков привыкли именно к оборудованию во взрывонепроницаемой оболочке. Но в последние годы в связи с развитием элементной базы всё больше оборудования охранной и пожарной сигнализации выпускается с видом взрывозащиты «искробезопасная электрическая цепь».

Формирование искробезопасной цепи для применения в технических средствах охраны выполняется с помощью специальных модулей – «барьеров искрозащиты». Эти модули могут выполняться как самостоятельные устройства и устанавливаться между оконечными объектовыми устройствами систем передачи извещений (приемно-контрольными приборами) в обычном исполнении и искробезопасными цепями, так и входить в состав оконечных объектовых устройств во взрывозащищенном исполнении, при этом внутри такого устройства должно быть выполнено надежное разделение искробезопасных и искроопасных цепей. Достоинством самостоятельных «барьеров искрозащиты» является возможность использования средств обнаружения с любыми оконечными объектовыми устройствами. В этом случае любое оборудование, устанавливаемое во взрывоопасной зоне (извещатели, оповещатели и т.д.), должно иметь тот же вид взрывозащиты и быть строго согласованным по искробезопасным и электрическим параметрам.

При построении систем сигнализации во взрывоопасных зонах недостаточно ограничиться выбором взрывозащищенных средств охранной сигнализации. Необходимо учитывать возможные суммарные емкость и индуктивность шлейфа в целом, которые определяются не только собственными параметрами оборудования, но и параметрами линий связи (индуктивностью и емкостью конкретного типа кабеля и его протяженностью). Эти величины не должны превышать предельных значений, указанных в маркировке на корпусе, в паспорте прибора или барьера искрозащиты. Также необходимо, чтобы значения напряжений и токов, которые могут возникать в искробезопасных цепях оконечных объектовых устройств или барьеров искрозащиты, не превышали максимально допустимых для взрывобезопасного оборудования.

Для организации охраны взрывоопасного объекта рекомендуется использовать блок расширения шлейфов сигнализации типа «БРШС-Ex», который устанавливается вне взрывоопасной зоны и обеспечивает прием тревожных извещений от установленных во взрывоопасных зонах извещателей и их питание.

В «Списке технических средств безопасности» [4] представлено 10 видов средств обнаружения проникновения и угроз различных видов, а также средств тревожной сигнализации, предназначенных для применения на взрывоопасных объектах:

- извещатель охранный точечный магнитоконтактный взрывозащищенный ИО102-33 «МК-Ех»;

- извещатель охранный поверхностный звуковой взрывозащищенный ИО329-9 «Стекло-Ех»;

- извещатель охранный поверхностный вибрационный визрывозащищенный ИО313-6 «Шорох-Ex»;

- извещатели охранные оптико-электронные (пассивные) взрывозащищенные ИО313-21 «Фотон-Ш-Ех», ИО409-40 «Фотон-18», ИО209-30 «Фотон-18А», ИО319-18 «Фотон-18Б», ИО409-53 «Фотон-18Д»;

- извещатель охранный линейный оптико-электронный (активный) взрывозащищенный ИО 209-22 «СПЭК-11»;

- извещатель для тревожной сигнализации - сигнализатор затопления «СТЗ-Ех»;

- извещатели для обнаружения возгорания или задымления взрывоопасного помещения (зоны): оптико-электронные дымовые извещатели ИП212-120 «ИПД-Ех», ИП212-122 «ИПДЛ-Ех» и инфракрасный извещатель пламени «ИПП-Ех».

6.1 Магнитоконтактные извещатели во взрывозащищенном исполнении для блокировки дверных, оконных конструкций и отдельных предметов

Извещатель охранный точечный магнитоконтактный ИО102-33 «МК-Ех» предназначен для блокировки на открывание подвижных элементов строительных конструкций (дверей, окон, люков и т.п.), выполненных из конструктивных магнитопроводящих (стальных) или магнитонепроводящих (алюминиевых, деревянных, пластиковых) материалов. Извещатель имеет два конструктивных исполнения.

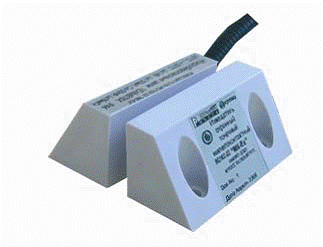

Рисунок 129 Извещатель «МК-Ех»




Извещатель сертифицирован в составе комплекса взрывозащищенных приборов «Ладога-Ех» и рассчитан на работу через барьер искрозащиты «БРШС-Ех».

Основные технические характеристики извещателя «МК-Ех» приведены в таблице 36.

Таблица 36

Наименование характеристики	Значение
	«МК-Ех» исполнение 1	«МК-Ех» исполнение 2
Маркировка взрывозащиты	1ExibIIВT6 X
Ток коммутации, мА	от 0,1 до 100
Напряжение коммутации, В	от 0,1 до 72
Масса, кг: - магнитоуправляемого датчика - задающего элемента	0,23 0,15
Степень защиты оболочки	IP44
Габаритные размеры, мм: - задающий элемент - магнитоуправляемый датчик	60х30х30 60х30х30	60х30х30 150х30х12
Диапазон рабочих температур, °С	-30 … +50
