5.9 Радиоволновые извещатели для охраны открытых площадок и закрытых помещений с неконтролируемыми климатическими параметрами и высоким уровнем помех

5.9.1 Функциональные особенности радиоволновых извещателей для открытых площадок и закрытых помещений с неконтролируемыми климатическими параметрами и высоким уровнем помех

В соответствии со «Списком технических средств безопасности» [4] для блокировки открытых площадок и закрытых помещений с неконтролируемыми климатическими параметрами и высоким уровнем помех в подразделениях вневедомственной охраны применяют извещатели ИО407-14 «Фон-3», ИО407-14/1 «Фон-3/1», ИО407-14/2 «Фон-3Т», ИО407-14/3 «Фон-3/1Т».

К числу объектов области применения можно отнести автостоянки, площадки с контейнерами, гаражи, складские помещения из легких металлоконструкций и т.д.

Извещатели создают сплошную объемную зону обнаружения, могут быть использованы также для:

– защиты временных хранений материальных ценностей;

– блокирования проходов между зданиями;

– охраны крыш зданий;

– охраны чердаков, лестниц и т. д.

Особенности функционирования извещателей вне помещений

При выборе данного класса извещателей следует учитывать, что вне помещений, наряду с полезным сигналом о движении человека, на вход извещателей поступают помехи от метеоосадков, колеблющихся деревьев, кустов, травы.

Наиболее сильное влияние оказывают помехи, обусловленные осадками в виде дождя. Амплитуда сигнала, отраженного от дождя интенсивностью 15 мм/ч, оказывается на расстоянии от 2 до 3 м от извещателя сравнимой с амплитудой сигнала, отраженного от человека, движущегося на расстоянии 20 м от извещателя.

Насекомые и птицы, пролетающие в ближней зоне, транспортные средства, движущиеся за пределами зоны обнаружения, вибрирующие предметы также дают помехи, частоты которых лежат в спектре полезного сигнала.

Для разделения полезного сигнала и сигналов от помех в извещателе «Фон-3» излучается широкополосный СВЧ сигнал. Принцип действия извещателя основан на регистрации наличия доплеровской составляющей в спектре отраженного СВЧ сигнала, возникающей при движении нарушителя в зоне обнаружения.

Извещатель последовательно излучает энергию на трех фиксированных частотах, отличающихся друг от друга небольшим разносом частот. При этом доплеровские сигналы, выделяемые в моменты излучения, практически совпадают по частоте, но имеют различия по фазам.

Величина разности фаз и ее изменение зависят от расстояния между движущимся объектом и извещателем. Эти величины анализируются в микропроцессоре. При совпадении их с установленными значениями формируется извещение о тревоге.

Конструкция извещателей

В комплект поставки извещателя входят электронный блок и комплект принадлежностей к нему (блок программирования, кронштейн и хомуты). С помощью кронштейна извещатель может устанавливаться на стене, а с помощью кронштейна и хомутов - на столбах с различным диаметром.



Рисунок 85 Извещатель серии «Фон-3»




Блок программирования, подключающийся через кабель к извещателю, позволяет значительно упростить регулировку извещателя на объекте. С его помощью проводятся все регулировки и проверки.

Извещатели рассчитаны на круглосуточную работу в условиях открытого пространства, сохраняют свои характеристики:

- при температуре от минус 40°С до плюс 65°С (для «Фон-3», «Фон-3/1»); от минус 55°С до плюс 65°С (для «Фон-3Т», «Фон-3/1Т»);

- с относительной влажностью воздуха до 100 % при температуре воздуха плюс 25°С.

В таблице 23 приведены основные технические характеристики извещателей «Фон-3» и Фон-3Т».

Таблица 23

Характеристики	Фон-3, Фон-3Т
Дальность действия, м	От (10±2) до 30+4
Ширина зоны обнаружения при максимальной дальности действия, м, не менее	20
Максимальная площадь обнаружения, м2, не менее	400
Диапазон обнаруживаемых скоростей, м/с	От 0,2 до 5,0
Точность установки дальности действия, м	±2
Напряжение электропитания, В	От 10 до 30
Потребляемый ток (при номинальном напряжении электропитания 24 В), мА, не более	100
Габариты без кронштейна, мм	200 × 210 × 40
Масса с кронштейном, кг	2
Гарантия изготовителя, лет	5

Извещатели «Фон-3/1», «Фон-3/1Т» отличаются от «Фон-3», «Фон-3Т» максимальной дальностью действия (от 11 до 14 м) и максимальной площадью (не менее 30 м²).

5.9.2 Требования к выбору места установки, монтажу и регулировке извещателей

При выборе места установки извещателей следует иметь в виду, что в извещателях серии «Фон-3» реализована функция селекции целей по дальности с разделением на зону чувствительности и «мертвые» зоны: вблизи извещателя - для защиты от помех при пролете птиц, и за пределами зоны обнаружения по человеку - для защиты от помех при проезде автотранспорта.

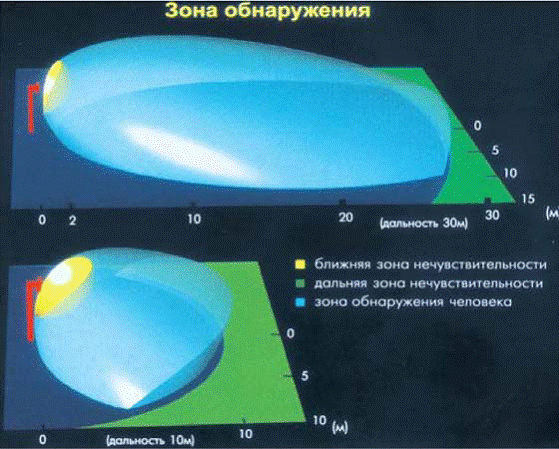

На рисунке 86 показаны ближняя и дальняя зоны нечувствительности, зоны обнаружения при максимальной и минимальной дальностях действия извещателя.



Рисунок 86 – Зоны обнаружения извещателя.




Важной характеристикой извещателя является возможность надежного обнаружения нарушителя при поперечных перемещениях со скоростями от 0,2 до 5 м/с.

СВЧ модуль имеет три антенны. Одна антенна излучает энергию, две других принимают отраженный сигнал.

Применение двух приемных антенн, разнесенных в горизонтальной плоскости, позволяет надежно фиксировать перемещение нарушителя при поперечных траекториях движения.

На рисунке 87 представлены зоны обнаружения при различных перемещениях человека (поперечном и радиальном). При максимальной дальности действия 30 м и ширине 20 м («Фон-3», «Фон-3Т») площадь зоны обнаружения составляет не менее 400 м².



Рисунок 87 – Обнаружение при перемещениях по любым траекториям




5.9.3 Рекомендации по обеспечению устойчивого функционирования извещателей

Извещатель на охраняемом объекте, как правило, монтируют на столбе диаметром до 200 мм (стене здания) на высоте не менее 4 м. Ось излучения, совпадающая с осью симметрии корпуса, должна быть направлена в точку между серединой и дальней границей зоны обнаружения, то есть на расстоянии, равном 75% установленной дальности действия.

При таком монтаже извещателя блок программирования с цифровой индикацией позволяет установить дальность действия от 30 до 10 м.

Извещатели обладают высокой устойчивостью:

- к воздействию окружающей среды (дождь, снег, солнечная радиация, ветровые нагрузки);

- к передвижению мелких животных (крыса, кошка);

- пролету птиц вблизи извещателя;

- перемещению групп людей и движению автотранспорта за зоной обнаружения по человеку (рисунок 88).



Рисунок 88 – Допускается перемещение группы людей и автотранспорта за зоной обнаружения




Необходимо отметить, что извещатели не реагируют на вибрацию забора из сетки «рабица» и стен сооружений из легких металлоконструкций, на колебания отдельно стоящих кустов, травы высотой не более 0,2 м в зоне обнаружения.

Выводы

Извещатели серии «Фон-3» обладают высокой устойчивостью к воздействию окружающей среды (дождь, снег, солнечная радиация, ветровые нагрузки), перемещению мелких животных (мышь, крыса, кошка), пролету птиц в зоне обнаружения и к движению автотранспорта за зоной.

Извещатели не реагируют на вибрации забора из сетки «рабица», стен и крыш помещений из легких металлоконструкций, на колебания травы и небольших кустов в зоне обнаружения.

Извещатели данной серии надежно обнаруживают перемещение человека как в радиальных, так и в поперечных направлениях.

Извещатели данной серии рекомендуется применять для защиты от криминальных и террористических угроз объектов высоких категорий значимости, в том числе открытых площадок и закрытых помещений объектов с неконтролируемыми климатическими параметрами и высоким уровнем помех. При этом указанные типы извещателей не допускается применять на опасных объектах (во взрывоопасных зонах).
