6.6 Извещатели во взрывозащищенном исполнении для тревожной
сигнализации (сигнализаторы затопления)
Сигнализатор тревожный затопления «СТЗ-Ех» предназначен для обнаружения
утечек воды из водопроводов, используемых при водоснабжении и отоплении
зданий, помещений или в котельных.
Извещатель сертифицирован в составе комплекса взрывозащищенных приборов
«Ладога-Ех» и рассчитан на работу через барьер искрозащиты «БРШС-Ех».
В состав сигнализатора СТЗ-Ех входят блок обработки сигналов (БОС) и до
трех датчиков затопления (ДЗ).

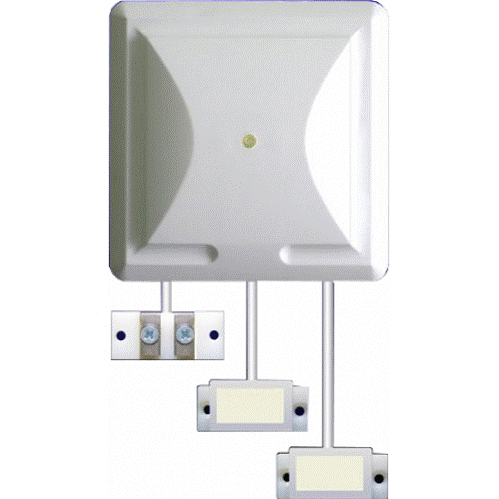

Рисунок 135 Сигнализатор тревожный затопления «СТЗ-Ех»
Основные технические характеристики сигнализатора тревожного затопления
«СТЗ-Ех» приведены в таблице 42.
Таблица 42
| Наименование характеристики |
Значение |
|
Маркировка взрывозащиты |
1ExibdIIВT6X |
|
Напряжение питания, В |
от 9 до 14 |
|
Ток потребления, мА, не более |
10 |
|
Габаритные размеры, мм:
- БОС
- датчик |
80х80х35
35х15х15 |
|
Масса, кг:
- БОС
- датчик |
не более 0,1
не более 0,03 кг |
|
Степень защиты оболочки БОС |
IP30 |
|
Диапазон рабочих температур, °С |
-10 … +50° С |
