1.3.1 Принцип работы автоматической диафрагмы

Автоматическая диафрагма в объективах обеспечивает возможность видеокамере иметь на ПЗС-матрице постоянный уровень освещенности, независимо от ее изменения на объекте. Для решения такой задачи автоматическая диафрагма должна иметь в своем составе устройство управления диафрагмой и блок анализа уровня освещенности на ПЗС-матрице. В качестве элемента управления диафрагмой используется миниатюрный электромотор, а освещенность на ПЗС оценивается по видеосигналу, формируемому видеокамерой. Чтобы привязать уровень освещенности на объекте к допустимому уровню освещенности на ПЗС-матрице, на объективе есть регулировка «Level». Если эта регулировка выставлена неправильно, то изображение на мониторе может быть или очень темным, или настолько ярким, что некоторые места изображения будут пересвеченными. Поэтому правильным положением регулятора «Level» можно считать такое, при котором при вращении регулятора изображение из пересвеченного становится нормальным. После такой настройки, какой бы ни была освещенность на объекте, диафрагма займет положение, при котором освещенность на ПЗС-матрице будет максимально допустимой (подробно см. в разделе «Настройка и регулировка объектива»).

Рассмотрим, как работает автодиафрагма. Установим перед видеокамерой тест-таблицу (рис. 4а), состоящую из полос разной яркости. К видеокамере подключим монитор, и наша тест-таблица будет отображаться на экране в виде шести градаций яркости (рис. 4b). Ко второму выходу монитора подключим осциллограф и настроим его на отображение одной строки. На экране осциллографа изображение тест-таблицы будет выводиться в виде шести равномерно расположенных ступенек (рис. 4с). Нижняя ступенька соответствует черной полосе на тест-таблице, а самая верхняя – белой полосе. Ступеньки, находящиеся между ними, передают промежуточные градации яркости. Для наглядности справа от осциллограммы изображена вертикальная полоска с яркостями соответствующих ступенек.

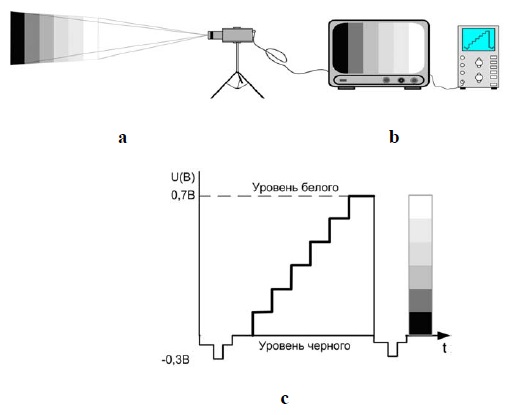

Рис. 4 - Принцип работы автоматической диафрагмы

А теперь представим себе, что по каким-то причинам уровень яркости белой полосы на нашей тест-таблице значительно возрос. Такое увеличение яркости на входе видеокамеры будет присутствовать и в ее выходном сигнале (рис. 5а) в виде существенно увеличенной амплитуды белой полосы относительно «уровня белого». Поэтому автодиафрагма сразу же начнет уменьшать отверстие диафрагмы, тем самым, уменьшая и амплитуду выходного сигнала до такого значения, когда амплитуда белой полосы вернется к «уровню белого» видеосигнала (рис. 5b).

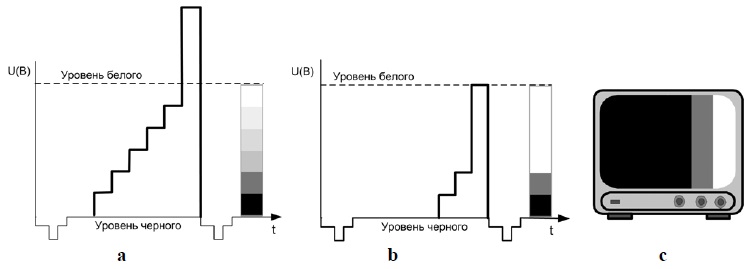

Рис. 5 - Яркостные уровни белой и черной полосы

Но с уменьшением амплитуды белой полосы пропорционально уменьшаются уровни и всех остальных градаций яркости. В результате, вместо шести градаций с равномерным изменением яркости на экране мы получаем три градации, причем большая часть экрана становится черной (рис. 5с). Такой случай характерен при работе камеры в высококонтрастных сюжетах, когда объект наблюдения, находящийся на переднем плане, представляет темное пятно, а фон – это ярко освещенный задний план.

Частично исправить такую ситуацию может регулятор «ALC». Вращая его, мы заставляем автоматическую диафрагму объектива «не обращать внимания» на яркий участок в кадре и даже допустить пересвечивание экрана в этом месте. Зато, манипулируя регуляторами «Level» и «ALC», нам удастся сохранить большую часть исходных градаций яркости (подробно в разделе 2.8.2).

Когда освещенность на объекте изменяется одинаково для всех градаций яркости, то автоматическая диафрагма отрабатывает их, и мы на мониторе не замечаем никаких изменений.

Однако стоит отметить, что отверстие диафрагмы начинает изменять свое значение в зависимости от того, как настроен регулятор ALC. Если регулятор установлен в положение «А», то диафрагма начнет изменять свое значение только в том случаи, когда освещенность изменится на большей части кадра (обычно половина кадра).

Если регулятор ALС установлен в положении «Р», то диафрагма отслеживает изменение освещенности вплоть до пиксела.
