1.7 Источники вторичного питания

Источники вторичного питания для систем видеонаблюдения имеют широкий ассортимент. Условно их можно подразделить на две части:

1) адаптеры,

2) блоки бесперебойного питания.

Адаптеры – это источники питания видеокамер постоянным напряжением 12 В, которые конструктивно выполнены в виде вилки в электрическую розетку. Адаптеры могут выдавать на выходе стабилизированное напряжение 12 В или не стабилизированное.

Стабилизированное напряжение это напряжение, амплитуда которого неизменна во всем диапазоне допустимой нагрузки. Такое напряжение получается за счет применения в адаптере специальных регулирующих устройств и схем фильтрации переменного напряжения.

Не стабилизированное напряжение получается после обыкновенного выпрямителя с элементарным фильтром из электролитических конденсаторов большой емкости.

Блоки бесперебойного питания – стабилизированные источники питания 12 В, которые имеют большой ассортимент максимальных токов нагрузки и конструктивно выполнены в виде ящика, устанавливаемого на стену. Каждый блок бесперебойного питания имеет в своем составе аккумуляторную батарею. В случае пропадания основного напряжения 220 В блок бесперебойного питания обеспечивает работу видеокамер от аккумуляторной батареи. Во время работы от сети 220 В аккумуляторная батарея постоянно подзаряжается.

При наличии у блока питания металлического корпуса ни один из полюсов источника не должен быть с ним соединен. Клемма «Заземление» на корпусе блока питания должна обязательно подключаться к заземляющему проводнику (PE) электрощита.

В настоящее время все большее распространение находят источники питания с импульсными преобразователями напряжения. Как правило, в них используются преобразователи с частотой следования импульсов до 100 кГц, а в некоторых моделях и выше. Для регулировки и стабилизации выходного напряжения используется изменение скважности импульсов при постоянной или переменной частоте их следования. Эти источники имеют очень широкий диапазон выходных напряжений, высокую эффективность при небольшом весе. Вместе с тем при неудачной конструкции, плохой экранировке и недостаточной фильтрации входного и выходного напряжений импульсный источник питания с преобразованием может явиться причиной прямых и перекрестных помех в системе видеонаблюдения.

При использовании одного стабилизированного источника питания на группу видеокамер необходимо выполнить ряд условий при разводке питающих линий:

– мощность блока питания должна быть как минимум на 30% больше суммарной мощности нагрузки, подключаемой к нему;

– сечение проводов должно выбираться из расчета падения напряжения по длине кабеля. На рис. 49 приведены требуемые сечения кабеля в зависимости от длины кабеля и тока нагрузки при падении напряжения по длине не более 5%;

– не допускать использование оплетки коаксиальных кабелей в качестве питающих линий;

– клемма «Заземление» на корпусе блока питания должна обязательно подключаться к заземляющему проводнику электрощита (PE).

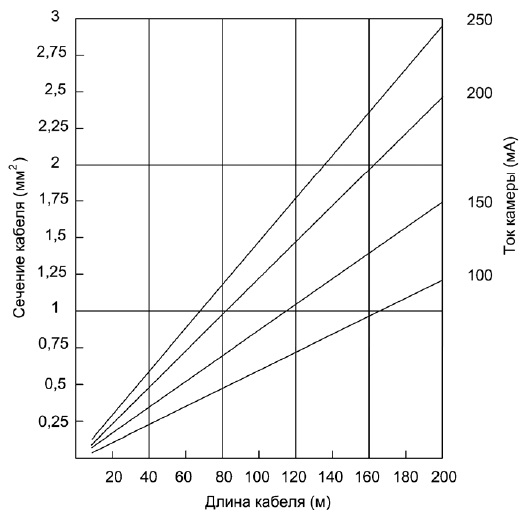

Рис. 49 - Требуемые сечения кабеля в зависимости от длины кабеля и тока нагрузки при падении напряжения по длине не более 5%
