1.3.7 Крепление объектива

Вид крепления объектива (Lens Mount) – «C» или «CS» – определяет конструктивную совместимость видеокамеры и объектива.

Дело в том, что существует два варианта исполнения видеокамер, которые отличаются расстоянием от места расположения ПЗС-матрицы до задней линзы объектива. Варианты «C» и «CS» отличаются по этому расстоянию на 5 мм. В соответствии с этим выпускаются и объективы с «C» и «CS» креплением. Чтобы изображение было четко сфокусировано на ПЗС-матрице, необходимо, чтобы с видеокамерой «C» эксплуатировался объектив «C», а с видеокамерой «CS» – объектив «CS». Возможен единственный вариант смешанного соединения, который приведен на рис. 14, когда с видеокамерой «CS» может использоваться объектив «C», но при условии, что между объективом и видеокамерой установлено специальное переходное кольцо С/CS (C/CS adapter) рис. 15.

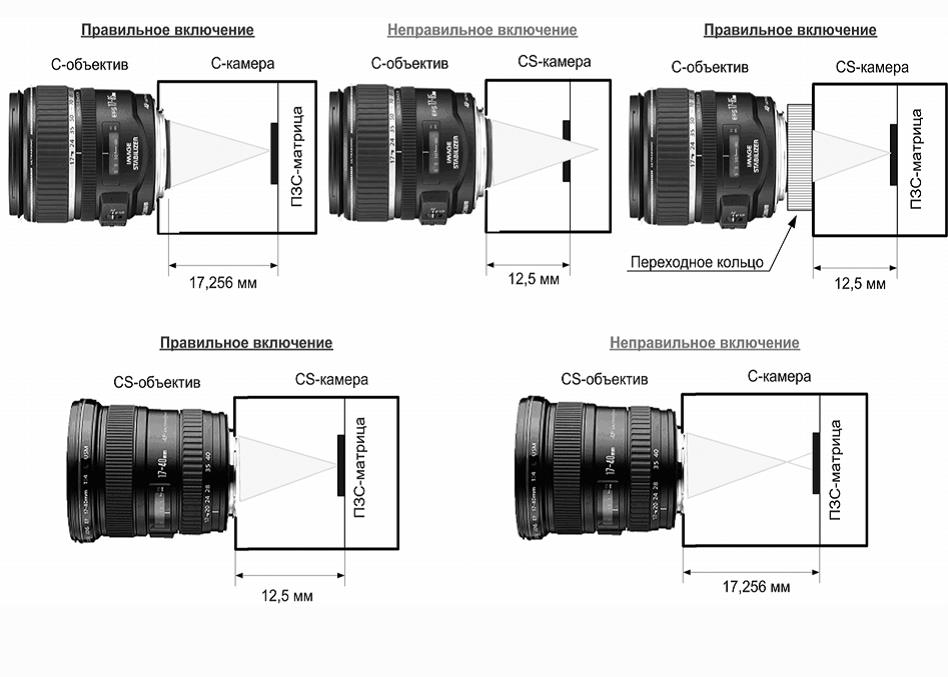

Рис. 14 - Вариант смешанного соединения (видеокамера «CS» используется с объективом «C»)

При установке объектива с «CS»-креплением на видеокамеру, рассчитанную на «C»-крепление, изображение оказывается сфокусированным перед плоскостью ПЗС-матрицы, а на самой ПЗС-матрице изображение будет расфокусировано (рис. 14), что, естественно, недопустимо, и исправить такую ситуацию невозможно.

При использовании объектива с «C»-креплением и видеокамеры с «CS»-креплением изображение оказывается сфокусированным за плоскостью ПЗС-матрицы, что также недопустимо. Однако при установке C/CS-кольца (рис. 15) между объективом и видеокамерой изображение оказывается сфокусированным как раз в плоскости ПЗС-матрицы.

Некоторые видеокамеры имеют встроенное резьбовое кольцо с большим ходом, что позволяет отказаться от использования CS-кольца и гарантирует хорошую фокусировку при настройке обратного фокуса.

Рис. 15 - C/CS-кольцо между объективом и видеокамерой
