11.1.10.7 Система оптического наблюдения модульного исполнения СОН-МR

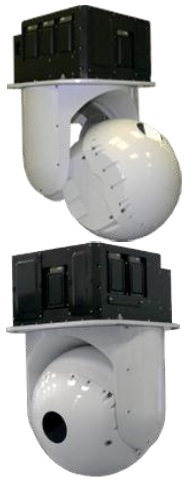

Рис. 68
Система оптического наблюдения СОН-МR



Система оптического наблюдения типа «СОН-МR» является авиационной круглосуточной оптико-электронной системой на базе гиростабилизированной платформы типа «шар» 340 мм модульного исполнения.

Назначение:

- обзор и мониторинг окружающего пространства с летательного аппарата;

- поиск, обнаружение и распознавание групп людей (в том числе отдельного человека), автомобилей и других технических средств, при решении задач, связанных с охраной границ, полицейского контроля и т.д.

Модульное исполнение гиростабилизированной платформы обеспечивает быстросъемность модуля, содержащего информационные каналы, и позволяет производить в условиях эксплуатации оперативную замену модуля, содержащего данную комбинацию информационных каналов на модуль, содержащий другую требуемую комбинацию указанных каналов без демонтажа изделия с объекта применения и без разгерметизации зоны установки информационных каналов.

Состав аппаратуры базового изделия СОН-МR:

В варианте базовой комплектации в состав аппаратуры изделия СОН-МR входят:

- устройство оптико-электронное на базе гиростабилизированной платформы, включающей в свой состав:

- тепловизионный канал типа FOX250Z (фирма «Controp», Израиль);

- телевизионный канал цветного изображения на базе одной из ПЗС-матриц 1/3 дюйма или 1/2 дюйма с вариообъективом «D32x10R4D-V41» (32-кратный вариообъектив фирмы «Fujinon», Япония);

- лазерный дальномер с безопасной длиной волны;

- пульт управления оператора с джойстиком;

- комплект соединительных кабелей;

- запасные индивидуальные принадлежности;

- эксплуатационная документация.

Примечание:

По требованию заказчика изделие может дополнительно комплектоваться тепловизионным и телевизионным автоматом захвата и сопровождения объекта, (опция), а также видеомонитором.

Таблица 49 - Технические характеристики системы стабилизации и управления линией визирования.

Тип стабилизации	Двухконтурная четырехосная стабилизация (азимут, угол места)*
Диапазон углов разворота в азимутальной плоскости	360°
Диапазон углов разворота в угломестной плоскости	от +100° (вверх) до -90° (вниз)
Диапазон угловых скоростей движения линии визирования	от 0,050°/с до 400°/с

* Примечание. По дополнительным требованиям заказчика может быть обеспечена 5-ти осная стабилизация изображения (азимут, угол места, крен).

Основные характеристики информационных каналов в базовой комплектации:

Тепловизионный канал:

- матричный охлаждаемый тепловизор третьего поколения с трансфокацией;

- тип детектора - матрица InSb;

- количество чувствительных элементов - 320х256;

- спектральный диапазон - 3-5 мкм.

Примечание - По требованию заказчика в изделии может использоваться тепловизор FOXP250Z с полноформатной матрицей 640х512 элементов.

Телевизионный канал:

- телекамера VZI-744;

- фоточувствительный датчик ICX-259AK SONY 1/3 дюйма;

- количество чувствительных элементов 582х75.

Примечание - вместо телевизионной системы VZI-744 может устанавливаться телевизионная система высокого разрешения типа HD (MODULA LIGHT, Германия).

Лазерный дальномер:

- рабочая длина волны 1,54-1,57 мкм (безопасная для глаз);

- диапазон измеряемых дальностей от 0,2 до 10 км;

- СКО измеряемой дальности 5 м.

Таблица 50 - Конструктивное исполнение и эксплуатационные параметры.

Габаритные размеры: - устройство оптико-электронное (моноблок)	340 мм х 570 мм
Масса: - устройство оптико-электронное - пульт управления - в случае комплектации телетепловизионным автоматом	не более 50 кг не более 4 кг не более 6 кг
Напряжение питания	постоянное напряжение +27В
Интерфейс информационного обмена	RS 232, RS 422, RS 485 либо другой цифровой интерфейс по согласованию с заказчиком
Выходной видеосигнал	два независимых выхода CCIR/PAL
Диапазон рабочих температур	от -40°С до +50°С (кратковременно до +60°С)
Максимальная скорость полета летательного аппарата	800 км/ч
Максимальная высота полета летательного аппарата	8 000 м

Особенности:

- гиростабилизированная оптико-электронная система для беспилотных летательных аппаратов на базе тепловизора и ТВ-камеры;

- лазерный дальномер.
