11.2.2 Оптико-электронная станция кругового обзора (ОЭСКО) «Феникс»

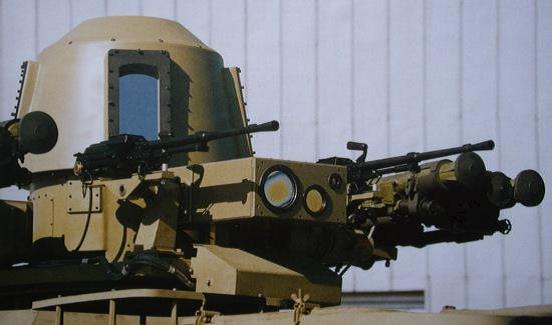

Рис. 74
Оптико-электронная станция кругового обзора «Феникс»



ОЭСКО «Феникс» предназначена для обнаружения (под контролем оператора) воздушных и поверхностных целей в ИК диапазоне, их сопровождения с изменением их азимута, дальности и угла места.

ОЭСКО решает следующие задачи:

- определяет наличие цели и время ее входа в зону действия станции с передачей соответствующей информации на пульт оператора;

- автоматическое обнаружение, сопровождение и выбор наиболее опасной цели и наведение на нее потребителей информации;

- прием целеуказания и команд на изменение режимов работы и их трансляцию в подсистемы боевой машины;

- контроль текущего состояния подсистем боевой машины (БМ) с передачей на пульт управления и отображения информации о готовности к боевой работе или о наличии отказа;

- проведение функционального контроля;

- документирование процесса боевой работы;

- обучение и тренировку операторов (боевого расчета).

ОЭСКО может быть установлена на наземных транспортных средствах, боевых машинах ПВО, стационарных вышках (постах), сторожевых, десантных кораблях, эсминцах, авианосцах.

Состав ОЭСКО:

- оптико-электронная станция кругового обзора;

- входное оптико-электронное устройство;

- спецвычислитель;

- пульты управления и отображения информации;

- пульт выносного автоматизированного рабочего места (ВАРМ);

- подъемно-поворотное устройство турельного типа с системой управления;

- источники электропитания;

- аппаратура связи;

- аппаратура топопривязки;

- аппаратура определения государственной принадлежности цели;

- узкополосный тепловизионный канал с лазерным дальномером.

Таблица 59 - Технические характеристики ОЭСКО «Феникс».

Зона обзора:
по углу места, град.	от -10 до +60
по азимуту, град.	360
Спектральный диапазон, мкм	8-12
Дальность обнаружения целей, км:
крылатых ракет, ДПЛА	5-7
вертолетов	8-9
самолетов	15-18
Поле зрения по углу места, град.	18
Частота обновления изображения, Гц	0,5
Количество одновременно обнаруживаемых целей	более 50

Особенности:

Армейский комплекс объектовой ПВО на базе оптико-электронная станция кругового обзора. Круговой обзор достигается не механическим сканированием, а наблюдением с помощью объективов расположенных по окружности башни. Такое построение значительно повышает надежность работы системы и скорость ее реагирование на появившиеся цели. Система работает полностью в пассивном режиме, что делает ее 100% защищенной от радиоэлектронных средств подавления противника.

После обнаружения цели башня разворачивается в сторону цели и далее цель отслеживается с помощью узкоугольного тепловизора с повышенной разрешающей способностью.

Наличие спаренных пулеметов и зенитных ракет типа «Игла» делает его привлекательным для охраны особо важных объектов.
