12.1.7.9 Тепловизионная система наблюдения ThermoVision 2000/3000

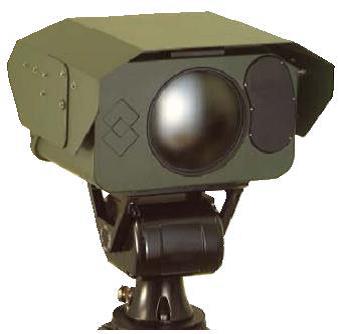

Рис. 120
Тепловизионная система наблюдения ThermoVision 2000/3000
Таблица 97 - Технические характеристики ThermoVision 2000/3000.
|
Тепловизионная камера |
|
Детектор |
ThermoVision 2000 |
320x240 QWIP |
|
ThermoVision 3000 |
640x480 QWIP |
|
Поле зрения |
Wide FOV |
25° x 19° |
|
Medium FOV |
6° x 4.5° |
|
Narrow FOV |
0.99° x 0.74° |
|
Wide FOV (640x480) |
25° x 19° |
|
Medium FOV (640x480) |
7.8° x 5.8° |
|
Narrow FOV (640x480) |
1.3°x 0.96° |
|
Цифровое увеличение |
2x, 4x |
|
Спектральный диапазон |
8-9.2 мкм |
|
Видео выход |
|
Видео |
NTSC или PAL, 14-битное цифровое видео |
|
Тип разъемов подключения |
BNC, Firewire (опционально) |
|
Электропитание |
|
Напряжение |
18-35 В постоянного тока |
|
Потребляемая мощность |
31 Вт (140 Вт с подогревом) |
|
Климатические характеристики |
|
Требования военных стандартов |
EMI/EMC 461D |
|
Защита от воздействия окружающей среды |
IP 65 IEC 529 |
|
Интервал рабочих температур |
-32 °C to 55 °C |
|
Размеры, масса |
|
Размер |
503x312x267 мм |
|
Масса |
18 кг |
|
Интерфейсы |
|
Управление и контроль |
RS 232,485, Ethernet TCP/IP |
|
Опционально |
Firewire |
Особенности:
- тепловизионная система наблюдения на базе охлаждаемой матрицы QWIP
(арсенид галия), рабочий диапазон 8-9,2 мкм;
- наиболее совершенная система тепловидения, реализована на базе
ThermoVision 3000, матрица 640х480 пикселов;
- данные матрицы (вместе с КРТ) считаются наиболее прогрессивным
направлением развития тепловизоров;
- по техническим характеристикам заслуживает внимание.
