12.1.2 Мобильный тепловизор VarioCAM «Jenoptik», Германия

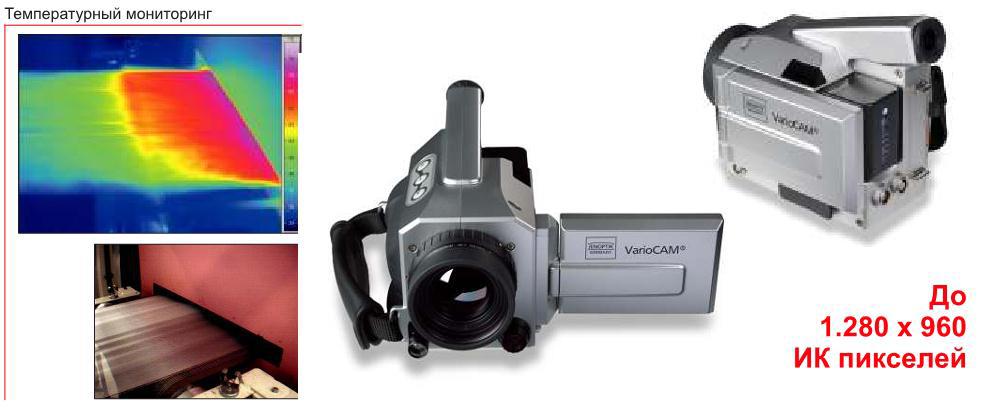

Мобильный тепловизор VarioCAM
Мобильный тепловизор VarioCAM

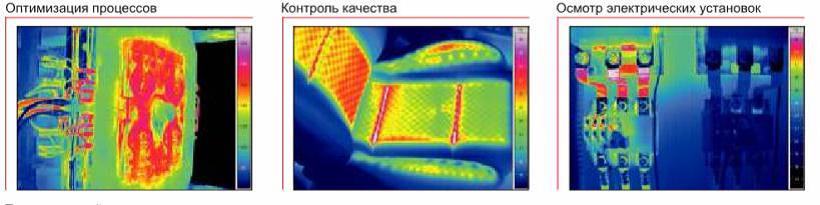

Рис. 80
Мобильный тепловизор VarioCAM



Характеристики:

- неохлаждаемый микроболометр (FPA) с разрешением (320х240), (384х288) или (640х480) пикселей;

- кадровая частота 9 Гц или (50/60) Гц;

- функция оптомеханического микросканирования обеспечивает до (1.280 х 960) ИК пикселей;

- цифровой интерфейс FireWire/IE ЕЕ 1394 (опция);

- встроенная память для хранения изображений (скорость записи - 60 кадров в секунду);

- антибликовый цифровой цветной дисплей 3,5" (активная TFT-матрица);

- регулируемый цветной TFT-видоискатель с высоким разрешением;

- встроенная цифровая цветная видеокамера со светодиодной подсветкой;

- прочный и легкий металлический корпус (IP 54) для использования в жестких промышленных условиях;

- широкоугольные, теле и макрообъективы;

- слияние теплового и обычного изображений;

- возможность добавления голосовых и текстовых комментариев;

- сохранение изображения на карту памяти SD;

- новая литиево-ионная батарея, обеспечивающая до 3 часов автономно работы;

- новая прошивка с различными функциями измерения;

- удобное управление, множества автоматических режимов;

- программное обеспечение для детального анализа термограмм IRBIS®.

Таблица 66 - Технические характеристики тепловизора VarioCAM.

Спектральный диапазон

(7,5 ... 14) мкм

Датчик
Размер датчика (пиксели)

Неохлаждаемый микроболометр фокальной плоскости
(320х240)
(384х288), опция "Увеличение разрешения" до (768х576)
(640х480), опция "Увеличение разрешения" до (1.280х980)

Диапазон измерения температуры

(-40 ... 1.200) °С, опционально > 2.000 °С

Точность измерения

±1.5 К (0 ... 100) °С; ±2 % (< 0 и > 100) °С

Температурная чувствительность при 30 °С

Лучше 0,08 К или 0,05 К в режиме «premium»
Опция: 0,065 К и 0,035 К в режиме «premium»

Частота

50/60 Гц

Цифровая цветная видеокамера

1,3-Мп со светодиодной подсветкой

Стандартный объектив (поле зрения)

1,0/25 мм (30х23)°С разрешением изображения (384х288) пикселей
1,0/30 мм (30х23)°С разрешением изображения (640х480) пикселей

Хранение изображений

Карта памяти SD, опционально FireWire (IEEE 1394), встроенная память Real time

Динамический диапазон

16 бит

Интерфейсы

PAUNTSC-FBAS. S-Video, RS232, опционально FireWire (IEEE 1394)

Питание

Стандартная батарея Li-Ion (быстрая подзарядка, индикатор заряда)

Лазерный целеуказатель

Красный полупроводниковый, класс защиты 2

Рабочая температура, класс защиты

(-15 ... 50) °С, IP 54

Размеры

(133x106x110) мм

Вес

1,5 кг (вся система)


Особенности:

Наиболее совершенный, с технической точки зрения, тепловизор этой фирмы выполнен на матрице 640х480 пикселов (болометр, не требует охлаждения). При использовании оптико-механического сканирования разрешение составляет - 1280х980 пикселов (аналогичный подход для увеличения разрешения предлагает в своих матрицах фирма Софрадир).
