12.1.6 «OPGAL», Израиль
12.1.6.1 Матрица (тепловизионный модуль) EYE R640 ™ Ver. 4

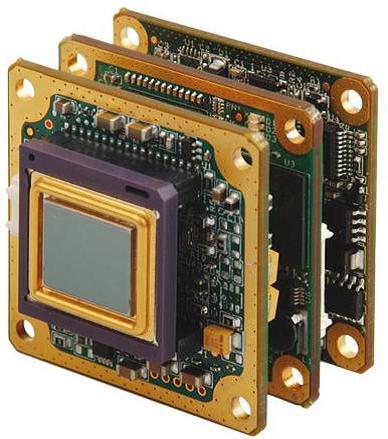

Рис. 92
Матрица EYE R640 ™ Ver. 4
Таблица 73 - Технические характеристики матрицы EYE ™ R640 Ver. 4.
|
Детектор |
17 мкм, 640x480 пиксела, AMSI
микроболометр 8-12 мкм, чувствительность 70 мК NETD (25 °F =1) |
|
Питание |
Входное напряжение 8-28 В постоянного
тока.
Потребляемая мощность Макс <2.7 Вт |
|
Габариты |
41 мм х 54 мм х 48.5 мм |
|
Вес |
<160 гр |
|
Протокол передачи данных |
Opgal / PelcoD протоколы по RS232/RS422 |
|
Выходной видеосигнал |
Аналоговый CCIR или RS-170. |
|
Обработка изображений |
NUC, BPR, фильтр во временной области,
оконтуривание, автофокус, цифровой зум Х 0.9 – 12 |
|
Рабочая температура и стандарты |
Температура -40 °C - 60 °C
MIL-STD 810F
MIL-STD 461D |
Рис. 93
Дальности обнаружения и распознавания тепловизионного модуля при
фокусном расстоянии объектива 25 мм, 45 мм и 135 мм, (у длиннофокусного
объектива дальность обнаружения возрастает, но пропорционально снижается
угол наблюдения)
Особенности:
- перспективная матрица с размером пиксела 17 мкм, размерность 640х480
пикселов, микроболометр на основе аморфного кремния.
