12.1.9.2 Тепловизор «Catherine – XP»
Рис. 131
Матрица глубокого охлаждения QWIP размерностью 384х288 пикселов фирмы «Софрадир»,
тепловизора «Catherine – XP»
Таблица 107 - Технические характеристики тепловизора «Catherine – XP»
|
Спектральный диапазон |
8-12 мкм |
|
Поле зрения |
Wide FOV |
10° x 7.5° |
9° x 6.7° |
|
Narrow FOV |
4° x 3° |
3° x 2.2° |
|
Цифровое увеличение (x2) |
2° x 1.5°; 3°/ 9° |
1.5° x 1.1° |
|
Разрешение изображения |
768 x 576 |
|
Средняя величина разности температур,
эквивалентной шуму |
NETp < 20 mK |
|
Масса |
<3 кг |
|
Размеры |
258 x 172 x 100 мм |
|
Видео выход |
625 строк, 50 Гц |
|
Электропитание |
20-30 В постоянного тока, <30 Вт,
MIL-1275B |
|
Дистанционное управление |
Последовательный интерфейс RS 422 или
CANBUS |
|
Охлаждение |
Двигатель Стирлинга |
|
Интервал рабочих температур |
-40 °C … +55 °C |

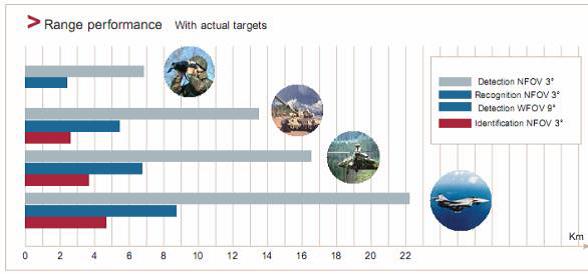

Рис. 132
Технические характеристики тепловизора «Catherine – XP»

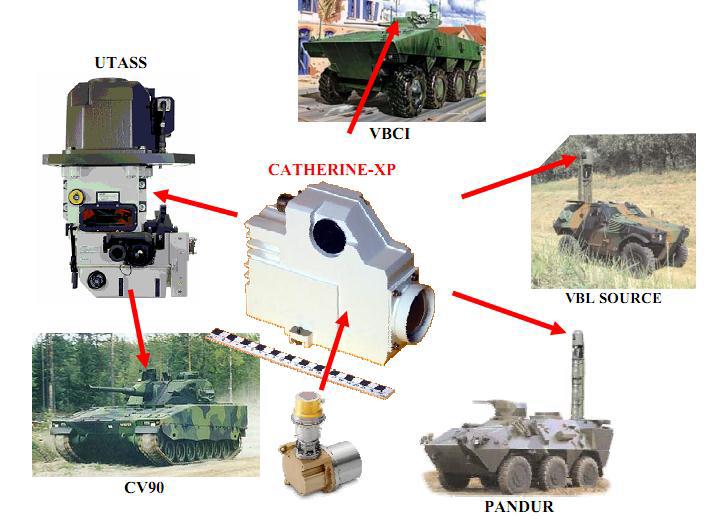

Рис. 133
Примеры размещения тепловизора «Catherine – XP» на бронетехнике Франции
и членов НАТО
Особенности:
- тепловизор глубокого охлаждения на матрице QWIP, хорошая
чувствительность (20 мК), достаточное разрешение – 384х288 пикселов.
