12.1.7.8 Тепловизионная система наблюдения Ranger Multi-sensor

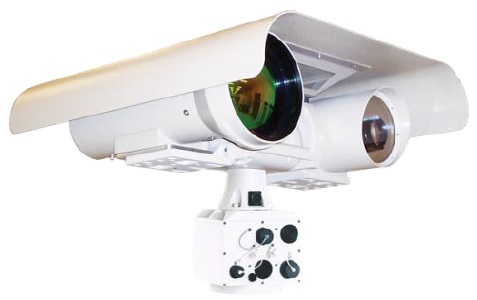

Рис. 118
Тепловизионная система наблюдения Ranger Multi-sensor




Рис. 119
Пример тепловизионной картинки



Особенности:

- стационарный тепловизор на основе охлаждаемой матрицы «InSb»;

- представляет интерес тепловизор на основе матрицы 640х480 пикселов;

- оборудован длинофокусным объективом;

- размещается на поворотном основании;

- оборудован ТВ-камерой на базе матрицы «Sony».

Таблица 96 - Технические характеристики тепловизора Ranger Multi-sensor.

Тепловизионная камера
Детектор	Ranger II - 320x240 InSb
	Ranger III* - 640x480 InSb
Поле зрения	Wide FOV (standard Ranger II-III LR)	11,0° x 8,2°
	Narrow FOV (standard Ranger II-III LR)	2.2° x 1.6°
	Wide FOV (Ranger II-III XR)	5.5° x 4.1°
	Narrow FOV (Ranger II-III XR)	1.1° x 0.8°
	Wide FOV (Ranger III XR Plus)	3.6° x 2.6°
	Narrow FOV (Ranger III XR Plus)*	0.7° к 0,5°
Цифровое увеличение	2x, 4x (все модели)
Спектральный диапазон	3-5 мкм (все модели)
* Максимальная производительность
ТВ-камера
Детектор	Sony FCB EXSP 980
Поле зрения	42.2° до 1.6°
Цифровое увеличение	12x
Автоматические функции	Автофокус, стабилизация изображения
Технические характеристики системы
Определение местоположения	Встроенный GPS
Характеристики наклона и поворота
Угол поворота	n x 360°
Угол наклона	-40° to 40°
Скорость поворота	от 0.03 до 70°/сек
Электропитание
Напряжение	18-35 В постоянного тока
Потребляемая мощность	31 Вт (140 Вт с подогревом)
Видео выход
Видео	NTSC или PAL
Тип разъемов подключения	BNC
Климатические характеристики
Требования военных стандартов	EMI/EMC 461D
Защита от воздействия окружающей среды	IP 65 IEC 529
Интервал рабочих температур	-32 °C … 55 °C
Масса	35 кг
Интерфейсы
Управление и контроль	RS 232, 485, Ethernet TCP/IP
Лазерный дальномер
Тип	LP-16 erbium glass (Безопасный для глаз)
Дальность	20 км
