2.11. Быстроразворачиваемые радиоволновые комплексы охраны

Быстроразворачиваемые охранные системы предназначены для организации оперативной временной охраны участков периметра и подступов к ним, стоянок автотранспорта, складов или других мобильных объектов при отсутствии источников постоянного электропитания и оборудованных линий связи. Современные системы охраны периметров характеризуются широким разнообразием используемых физических принципов и конструктивных вариантов исполнения. Большинство быстроразвертываемых средств обнаружения являются точечными (круговыми), их зона обнаружения распространяется вокруг места установки, контролируя площадь.

Достоинством быстроразворачиваемых охранных систем является возможность оперативного изменения на местности расположения датчиков, то есть конфигурации контролируемого рубежа района, а также их установки на неподготовленной в инженерном отношении местности. К важным характеристикам относятся время установки, дальность обнаружения, дальность передачи информации, вес изделия, срок непрерывной работоспособности. Такие системы отличаются скрытной установкой датчиков.



Рисунок 107 - Комплекс БРК-П

Рисунок 107 - Комплекс БРК-П


Рисунок 108 - Комплекс БСК

Рисунок 108 - Комплекс БСК



Быстроразворачиваемый комплекс БРК производства ЗАО Фирма ЮМИРС после ряда модернизации получил название БРК-П. Комплекс имеет два варианта оснащения средствами обнаружения (радиоволновый и инфракрасный, рисунок 107). Программное обеспечение получило привязку к топографической карте. Увеличилась средняя продолжительность непрерывной работы от элементов питания (до 2 лет - для радиоволнового комплекта и до 5 лет – для инфракрасного комплекта), увеличена дальность действия радиоканала передачи сообщений о тревоге. Приемник тревоги на основе ноутбука.

Быстроразвертываемый сигнализационный комплекс БСК (рисунок 108) производства компании НИКИРЭТ.

По заявлению производителя, радиосистема комплекса построена на принципах беспроводных сенсорных сетей и представляет собой распределенную самоорганизующуюся и устойчивую к отказам отдельных элементов систему, в которой используемые средства обнаружения также могут выполнять функции ретрансляции сообщений от близко расположенных средств обнаружения. Маршрут передачи информации в системе формируется автоматически по критерию обеспечения наилучшего качества передачи информации. Комплекс обеспечивает привязку расположения средств обнаружения на местности к топографическим координатам с помощью встроенного GPS приемника. Достоинством комплекса является возможность оснащения широкой линейкой средств обнаружения, работающих на разных принципах действия (сейсмическом, радиолучевом, радиоволновом, инфракрасном, обрывном, магнитометрическом), в составе комплекса могут применяться малогабаритные видеокамеры.

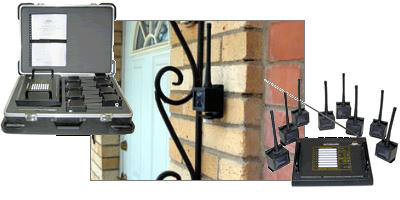

Охранная система «Autoguard» (рисунок 109) производства Sensor Electronics Ltd. (Великобритания, дистрибьютор в России - «БИС Инжиниринг») является инфракрасным пассивные средством обнаружения с малым энергопотреблением (5 мкА - в дежурном режиме, 15 мА - в режиме передачи сигнала тревоги). Система состоит из восьми беспроводных пассивных инфракрасных датчиков, питаемых от встроенных батарей и базовой станции. Передача сигналов тревоги от датчиков осуществляется по радиоканалу с помощью встроенного в датчик маломощного радиопередатчика. Базовый комплект может защитить периметр общей протяженностью до 240 м. Каждый датчик обеспечивает непрерывную работу без замены батарей в течение примерно 10 лет. К недостаткам системы можно отнести высокую стоимость, отсутствие контроля радиоканала, а также все сложности применения инфракрасных систем (невысокая помехоустойчивость в условиях окружающей растительности, снижение обнаружительной способности в туман, сильный снег).



Рисунок 109 - Система «Autoguard»

Рисунок 109 - Система «Autoguard»


Рисунок 110 - M.I.L PAC 380

Рисунок 110 - M.I.L PAC 380



В однопозиционных переносных радиолучевых средствах обнаружения, разработанных фирмой "Southwest Microwave" (модели M.I.L PAC 380, дальность - до 61 м, 10Ггц; M.I.L PAC 385, дальность - до 122 м, 24 ГГц) (рисунок 110), применяется технология RCO, позволяющая ограничивать радиус действия прибора. Эта особенность делает его невосприимчивым к тревогам, вызванным объектами за пределами этого радиуса. Одновременно применяется технология ZRS (Zero-Range Suppression - подавление нулевой области), которая уменьшает амплитуду сигнала от близко расположенных целей, что уменьшает воздействие помех.



Рисунок 111 – ERMO 482x PRO

Рисунок 111 – ERMO 482x PRO


Рисунок 112 - TMPS-21000

Рисунок 112 - TMPS-21000



Мобильный быстроразворачиваемый СВЧ-барьер итальянской компании CIAS построен на базе двухпозиционных датчиков серии ERMO 482x PRO (рисунок 111), в которых применена система распознавания образов на принципах «нечеткой логики». В состав системы MMD System входят СВЧ-передатчик и приемник на трехопорных штативах, аккумуляторные батареи, передатчик сигналов тревоги и многоканальный радиоприемник. Длина чувствительной зоны системы – до 200 м. Автономного питания хватает на 20 дней непрерывной работы оборудования.

Американская компания Perimeter Products, Inc. выпускает СВЧ-датчики, применяемые для быстроразворачиваемых систем охраны объектов в полевых условиях. В качестве однопозиционных или двухпозиционных датчиков здесь используются различные модификации приборов серии TMPS-21000 (рисунок 112). Датчики изготавливаются в унифицированных корпусах, питаются от встроенных аккумуляторных батарей, работающих без перезарядки в течение примерно 30 часов. Двухпозиционные датчики типа TMPS-21100 используют для организации линейных рубежей вокруг временных стоянок техники. Длина одной зоны охраны такого датчика – до 150 м; датчики имеют регулируемую ширину зоны обнаружения и режим ограничения дальности (Range-Cut-Off) для устранения влияния предметов, расположенных вне зоны охраны.

Однопозиционный датчик типа TMPS-21200, представляющий собой радар-сенсор, располагают в центре охраняемой зоны. Антенна датчика формирует чувствительную зону в виде цилиндра радиусом до 48 м.

В варианте TMPS-21300 однопозиционный датчик имеет полусферическую диаграмму чувствительности. Радиус чувствительной полусферы регулируется в пределах от 22 до 78 м. Датчик генерирует сигнал тревоги по заданному алгоритму, реагируя только на вход в охраняемую зону, только на выход из нее или на оба действия нарушителя.



Рисунок 113 - «МК-64»

Рисунок 113 - «МК-64»



Мобильный охранный комплекс «МК-64» (рисунок 113) производства ООО «НПП «Инпроком» предназначен для быстрого развертывания одного либо нескольких рубежей охраны, с возможностью подключения исполнительных устройств (звуковых оповещателей, прожекторов, видеокамер, электромеханических замков) с автономным либо централизованным питанием. Основу комплекса составляют адресные концентраторы, обеспечивающие сбор и передачу информации об объектах, а также управление объектами, находящимися в зоне концентратора.

Особенностью комплекса является возможность передачи информации как по проводным линиям связи и кабелю интерфейса RS485, так и по радиолучу датчиков, входящих в состав комплекса, при этом исключается необходимость наличия физических линий связи между концентраторами и пультами сбора данных и управления. В комплексе «МК-64» применяются две модели датчиков обнаружения: «Василек» Х-диапазона (10,5–10,7) ГГц и «Арбалет» К-диапазона (24,0–24,25) ГГц.

Количество охраняемых участков с передачей телеметрической информации - от 1 до 64 (в исполнении «МК-16» - от 1 до 16), длина зоны обнаружения каждого участка - от 5 до 600 м.

Связь пульта с элементами комплекса в режиме работы радиолучевых датчиков как ретрансляторов и по линии интерфейса RS-485 - не менее 1,2 км, по проводной линии связи - не менее 5 км.

Программное обеспечение комплекса «МК-64» реализует функции нанесения и отображения плана охраны объекта с привязкой через приемник спутниковой навигации, а также возможность визуального контроля состояния датчиков. Непрерывная работа комплекса в автономном режиме - около 120 часов.

Выводы.

Прослеживаемыми тенденциями развития быстроразворачиваемых комплексов являются применение более энергоемких источников питания, расширение пользовательского интерфейса (GSM, GPS, космическая связь), использование однотипных радиоканалов с целью интеграции различных средств обнаружения. Внедрение цифровых методов обработки сигналов датчиков позволяет создать "интеллектуальные" системы с такими функциями, как распознавание типовых сигналов вторжения, локализация нарушителя в пределах зоны охраны, дистанционная диагностика и настройка датчиков.
