2.9 Средства обнаружения на основе «линии вытекающей волны»

Извещатель относится к радиоволновым извещателям. Термин «линия вытекающей волны» (ЛВВ) связан с особенностями конструкции ЧЭ.

Он представляет собой перфорированный кабель, в котором внешний проводник не обеспечивает полного экранирования центрального проводника, определенная часть энергии передаваемого высокочастотного сигнала излучается через отверстия во внешнюю среду, часть энергии проникает в приемный кабель такой же конструкции (рисунок 84).

В передающем кабеле устанавливается режим, близкий к режиму бегущей волны, а в приемном кабеле наводится опорный сигнал.



Рисунок 84 – ЛВВ – извещатель

Рисунок 84 – ЛВВ – извещатель



Принцип действия ЛВВ основан на регистрации возмущения электромагнитного поля при пересечении нарушителем объемной зоны обнаружения. Отраженная от нарушителя электромагнитная волна принимается приемным кабелем, вследствие чего происходит низкочастотная модуляция амплитуды и фазы опорного сигнала.

Кабели (ЧЭ) могут устанавливаться на ограждение и закапываться в грунт.

На рисунке 85 представлена типовая зона обнаружения при установке ЧЭ в грунт.

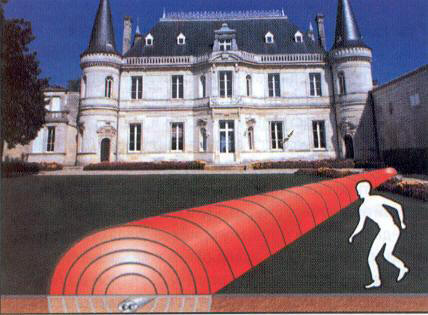

Рисунок 85 – Типовая зона обнаружения при установке ЧЭ в грунт

Рисунок 85 – Типовая зона обнаружения при установке ЧЭ в грунт



Ширина зоны обнаружения зависит от чувствительности кабеля (вида его конструкции), частоты сигнала, расстояния между кабелями, параметров подстилающей поверхности, способа обработки сигнала. Высота зоны обнаружения может достигать 1,5 м.

Типовая зона обнаружения при установке кабелей (ЧЭ) извещателя на кирпичной стене показана на рисунке 86.



Рисунок 86 – Типовая зона обнаружения при установке ЧЭ на стене

Рисунок 86 – Типовая зона обнаружения при установке ЧЭ на стене



Достоинствами этих извещателей являются:

- при размещении кабелей на ограждении – возможность контроля проникновения через «жесткие» ограждения без дополнительного оборудования их металлическими козырьками и контроль разрушения «жестких» конструкций (железобетон, кирпич, камень, дерево);

- при установке кабелей в грунт – возможность создания невидимых надежных рубежей охраны;

- устойчивость к воздействию растительности и нечувствительность к мелким животным и птицам. В извещателе используется диапазон рабочих частот в пределах от 40 до 80 МГц, который позволяет обнаружить человека и пропустить мелких и средних животных;

- помехоустойчивость к электромагнитным помехам;

- устойчивость к акустическим и сейсмическим помехам.


На рисунке 87 представлен реальный объект, оборудованный ЛВВ – извещателем.

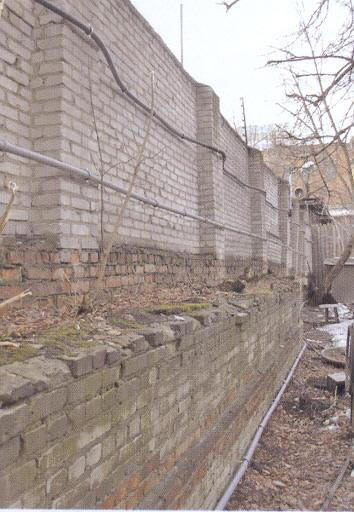

Рисунок 87 – Установка ЧЭ на кирпичной стене

Рисунок 87 – Установка ЧЭ на кирпичной стене



Из рисунка 87 видно, что допускается наличие отдельных кустов и деревьев в непосредственной близости к ЧЭ.

Недостатки:

1 Внушительные массогабаритные характеристики.


Из рисунка 87 видно, что кабели, подходящие для построения ЛВВ-извещателей, отличаются от вибрационных кабелей в сторону увеличения веса и размера.

2 Необходимость защиты оболочки.

Любое повреждение диэлектрической оболочки может привести к выходу из строя дорогостоящего кабеля. Поэтому наиболее предпочтительным способом является укладка и заделка кабеля в каналы, проделанные в стене, что резко увеличивает стоимость монтажных работ.

3 Неравномерность чувствительности по длине кабеля.

Проблемы неравномерности чувствительности менее значимы при размещении кабелей на ограждении и наиболее остро ощутимы при установке в грунт. Наблюдается различная чувствительность в сухом и сыром грунте.

Современные конструкции кабеля и применение новых методов зондирования ЛВВ (многочастотным сигналом, видеоимпульсом) позволяют обеспечить равномерность чувствительности вдоль рубежа от 2 до 3 дБ.



Рисунок 88 – Micro Track 2

Рисунок 88 – Micro Track 2



Фирма South West Microwave поставляет на рынок изделие Micro Track 2 (рисунок 88) семейства Intrepid, предназначенное для охраны внешних периметров. Новая система использует технологии задания уровня чувствительности и свободного форматирования зон охраны. Система точно следует неровностям почвы, приспособляясь к изменениям высоты или горизонтальным поворотам линии периметра. Система создает объемную зону чувствительности и может работать в сложных климатических условиях. Система использует технологию «многосегментного анализа цели» (МСАЦ), позволяющую разделить сенсорный кабель на короткие ячейки длиной 2 метра, которые независимо адаптируются к условиям объекта, подвергаются индивидуальному анализу. Система Micro Track 2 состоит из электронного процессора, одного или двух комплектов подземных сенсорных кабелей. Детектирующее поле формируется вокруг каждого комплекта сенсорных кабелей максимальной длиной 200 метров. Система позволяет определять точку вторжения с точностью до 3 метров. К плюсам системы можно отнести возможность укладки в различные комбинации грунта, без ухудшения характеристик, поле обнаружения следует рельефу местности.

В таблице 4 приложения А приведены тактико-технические характеристики некоторых ЛВВ-извещателей.
