2.12 Комбинированные и совмещенные средства обнаружения

Для построения эффективной защиты периметра используют несколько рубежей и датчики, работающие на различных физических принципах. Создание комбинированных извещателей для охраны периметров позволяет обнаружить достоверное проникновение на охраняемый объект и уменьшить количество ложных срабатываний сигнализации. Достоинством таких извещателей является возможность одновременного обнаружения попыток проникновения нарушителя на охраняемый объект различными способами.

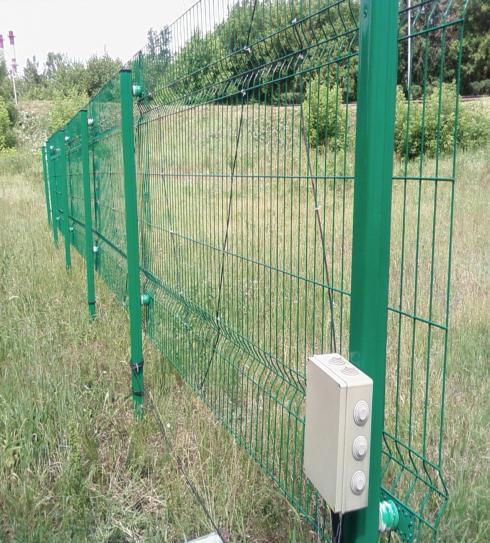

Рисунок 114 - Извещатель «Рубеж»

Рисунок 114 - Извещатель «Рубеж»



Комбинированно-совмещенный извещатель «Рубеж»

Извещатель (рисунок 114) способен обеспечить охрану любых металлических ограждений из сетки, решетки, профилированных листов, а также железобетонных, кирпичных, деревянных и комбинированных ограждений. При этом он обнаруживает различные способы их преодоления - перелаз, подкоп, отгиб нижней части, разрушение полотна ограждения.

Блокирование ограждения осуществляется посредством формирования трех охраняемых зон: на основном и двух дополнительных (препятствующих подкопу или перелазу) частях ограждения.

Извещатель имеет четыре канала обнаружения проникновения на основе разных физических принципов: вибрационного, радиоволнового, емкостного, сейсмического. Вибрационный, сейсмический и емкостный каналы имеют возможность охранять ограждение длиной до 250 м.

Необходимо отметить, что радиоволновый канал может иметь до 10 комплектов (неразборных блоков передатчик-приемник), с дальностью действия каждого от 10 до 100 м. Наличие нескольких комплектов позволяет охранять ограждение с линейной и ломаной конфигурацией.

Электропитание комплектов линейных радиоволновых извещателей осуществляется от блока обработки по двухпроводной линии. Информация (о срабатывании, неисправности, саботаже и др.) от комплектов передается по линии их электропитания с указанием номера охраняемого участка, которая записывается в память извещателя. Эта функция позволяет получать информацию о конкретном месте преодоления участка.

Также извещатель имеет два входа для подключения интерфейса конструктивно законченных охранных извещателей, что позволяет увеличить число охраняемых зон на ограждении или создать дополнительные зоны охраны, обеспечивающие обнаружение перемещения нарушителя около ограждения.

Предусмотрены цифровые выходы для управления дополнительным охранным оборудованием (светодиодным прожектором, видеокамерой, тепловизором, звуковым оповещателем и т.п.).

Программное обеспечение извещателя позволяет проводить:

- логическое комбинирование каналов обнаружения и дополнительных извещателей по выбранной схеме (И, ИЛИ);

- управление параметрами каналов обнаружения и выбор схемы их логического комбинирования с помощью персонального компьютера (ПК) через стандартный сигнальный интерфейс RS-485;

- ведение и хранение в энергонезависимой памяти протокола событий.

Извещатель устойчив к движению людей и автомобилей вдоль границы охраняемых территорий и может использоваться в городских условиях.


Рисунок 115 - Примеры охраны ограждений Рисунок 115 - Примеры охраны ограждений
а) железобетонные плиты б) сварная сетка


Рисунок 115 - Примеры охраны ограждений



На рисунке 115 (а) показано, что подкоп под ограждение определяется сейсмическим кабелем, установленным в земле на сетке под плитой. Попытка разрушения ограждения (подход к плите) определяется по срабатыванию радиоволнового канала, а перелаз через ограждение - срабатыванием двух каналов: вибрационного и емкостного.

На рисунке 115 (б) показано, что подкоп под ограждение определяется сейсмическим кабелем, установленным в земле на сетке. Попытка разрушения ограждения (перепиливанием или перекусыванием) определяется по срабатыванию двух каналов (вибрационного и емкостного), а перелаз через ограждение - по срабатыванию радиоволнового канала.

Извещатель устойчив к движению людей и автомобилей вдоль границы охраняемых территорий, может использоваться в городских условиях.

Основные тактико-технические характеристики приведены в таблице 8.

Таблица 8
Наименование характеристики Значение

Максимальная протяженность блокируемого рубежа, м, не менее

250

Обнаружение подкопа под ограждение на глубину, см

40

Длительность извещения о тревоге, с, не менее

2

Диапазон рабочих напряжений питания, В

От 10 до 30

Потребляемый ток (при напряжении 24В), мА, не более:

100

Конструктивное исполнение корпуса блока обработки

IP54

Габаритные размеры корпуса, мм

310×200×65

Температура окружающего воздуха, °С

-50...+65

Относительная влажность воздуха (при +25 °С ), %

100


В комбинированном проводном извещателе "Дуэт" (рисунок 116) применяются два принципиально отличающихся канала обнаружения (вибромагнитометрический, работающий в инфранизкочастотном диапазоне, и радиоволновой), что позволяет свести к минимуму область коррелированных помех, повысить помехоустойчивость средства обнаружения.



Рисунок 116 - ЧЭ комбинированного проводного извещателя "Дуэт"

Рисунок 116 - ЧЭ комбинированного проводного извещателя "Дуэт"



Комбинированный ЧЭ представляет собой антенное полотно в виде трех нитей специального провода. Нити, расположенные на расстоянии 20 см друг от друга, формируют непрерывную равномерную зону обнаружения. При этом одна часть проводников антенного полотна используется в работе вибромагнитометрического канала обнаружения, другая часть задействована для организации радиоволнового канала обнаружения. При вторжении человека в зону обнаружения сигналы, возникающие в ЧЭ обоих каналов, поступают в блок обработки и при соблюдении определенных критериев обнаружения вызывают срабатывание выходного реле тревоги.

Комбинированное проводное СО предназначено для сигнализационного блокирования верха заграждений различных типов, оно может рассматриваться только как частичный аналог Комплекса.

В совмещенном СО "Базальт" используется два физических принципа обнаружения (вибрационный и емкостный). В состав данного СО включены два отдельных извещателя: емкостный "Сигма-07" и вибрационный "Дельфин-МП". Емкостный извещатель охраняет козырек, а вибрационный – полотно ограждения.

Указанные извещатели функционируют независимо друг от друга, формируя разные зоны обнаружения, и выдают извещение о тревоге по отдельным выходам.

ЗАО «НПП «СКИЗЭЛ» ведет разработку совмещенного периметрового охранного извещателя для двухрубежной охраны «Дублер-Н» и совмещенного охранного извещателя для охраны периметров со сплошным ограждением «Дублер-П».

В извещателе «Дублер-Н» применяются трибоэлектрический канал обнаружения с кабельным ЧЭ, проложенным по ограждению, и пьезоэлектрический - с натяжным сигнализационным барьером. Трибоэлектрический канал обнаруживает механические воздействия нарушителя на ограждение объекта, возникающие при попытке его преодоления. Чувствительный элемент жестко крепят к полотну ограждения и выступающим частям опор в соответствии с типовыми решениями. Пьезоэлектрический канал образует второй сигнализационный рубеж охраны периметра и обнаруживает воздействия нарушителя на сигнализационный барьер различными способами, включая проползание. Пьезоэлектрические сенсоры размещаются в сенсорных опорах, нити сигнализационного барьера механически связаны с сенсорами.

«Дублер-Н» разрабатывается для охраны периметров объектов, где применение радиолучевых, инфракрасных, оптических средств охраны второго рубежа неэффективно. Возможно применение для охраны объектов со сложной конфигурацией периметров (криволинейные, ломаные, изменяющиеся по высоте).

Извещатель «Дублер-П» состоит из трибоэлектрического канала обнаружения с кабельным ЧЭ, проложенным под нажимным козырьком, и трибовибрационного канала с ЧЭ, проложенным под поверхностью грунта.

Трибоэлектрический канал обнаруживает механические воздействия нарушителя на нажимной козырек, возникающие при преодолении ограждения методом перелаза, трибовибрационный канал обнаруживает сейсмические воздействия нарушителя.

Верхняя часть ограждения и выступающая часть опор оборудуются металлическим нажимным козырьком (кровлей), изготавливаемым в соответствии с типовыми решениями, под которым прокладывается трибоэлектрический ЧЭ. Принцип действия трибовибрационного канала основан на регистрации электрических сигналов, возникающих в чувствительном элементе, проложенном вдоль охраняемого рубежа в грунте на глубине 0,15 ÷ 0,3 м. ЧЭ канала служит комбинация чувствительных кабелей, последовательное соединение трибокабеля и виброкабеля. Смещения грунта, возникающие при прыжке или падении, создают локальные деформации трибокабеля. При ударном воздействии на грунт в зоне обнаружения возникают механические волны (вибрация), которые воспринимаются спиралевидной жилой виброкабеля. Возможно использование извещателя на периметрах объектов со сложной электромагнитной обстановкой, высоким уровнем электромагнитных излучений, на объектах, требующих применения пассивных средств охраны.

Инновационная компания ООО «ПОЛЮС-СТ» поставляет на рынок сигнализационный комплекс охраны периметра «Радиобарьер». В состав комплекса входят средства обнаружения, основанные на разных физических принципах действия (сейсмические, радиолучевые, инфракрасные). К особенностям комплекса можно отнести срок автономной работы от малогабаритных автономных источников питания (сейсмических средств обнаружения - до 5 лет, радиоволновых и инфракрасных - до 3 лет). Информация передается по двухстороннему защищенному радиоканалу на расстояние до 100 км. Радиосвязь между устройствами системы основана на специальном двунаправленном защищенном радиоканале. При установке на местности между устройствами автоматически устанавливаются маршруты обмена информацией. Каждое средство обнаружения работает в качестве ретранслятора, позволяя передавать сигнализационную информацию на значительное расстояние. Программное обеспечение позволяет отображать расположение радиосигнализаторов с привязкой к плану или карте местности.



Рисунок 117 - Радиосигнализатор универсальный РС-У

Рисунок 117 - Радиосигнализатор универсальный РС-У



Радиосигнализатор универсальный РС-У (рисунок 117) выполняет функции датчика сейсмического и обрывного типа, ретранслятора тревожных и сервисных сообщений, а также устройства для связи с пультом оператора. Срок автономной работы - до 5 лет. Работает на любых типах местности, в любых грунтах. Сохраняет работоспособность под снегом, не требует сезонных настроек. При работе в качестве сейсмического датчика радиус обнаружения пешего нарушителя - до 100 м, транспортного средства - до 200 м. Зона обнаружения в качестве обрывного датчика создается растяжкой микропровода, возможно подключение двух катушек длиной по 1500 м. При установке на местности между устройствами автоматически устанавливаются маршруты обмена информацией.

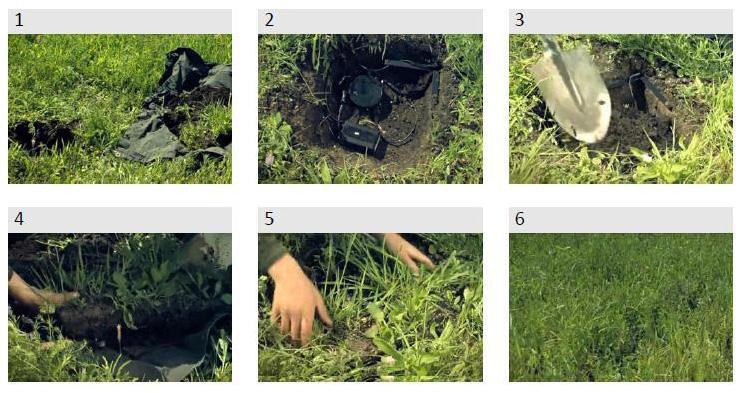

Рисунок 118 - Последовательность установки РС-У

Рисунок 118 - Последовательность установки РС-У


Рисунок 119 - Радиосигнализатор инфракрасный РС-ИК

Рисунок 119 - Радиосигнализатор инфракрасный РС-ИК



Радиосигнализатор инфракрасный РС-ИК (рисунок 119) предназначен для формирования рубежей охраны с узкой зоной обнаружения при отсутствии возможности выделить зону отчуждения. Срок автономной работы источника питания - до 3 лет. Для снижения вероятности ложных срабатываний от источников помех изменение фиксируется в двух секторах, а встроенный алгоритм обработки выдает сигнал тревоги только при поступлении определенных сигналов, схожих по форме, временным и амплитудным характеристикам, с сигналом от пересечения лучей человеком (рисунок 120). Длина зоны обнаружения пешего нарушителя - до 50 м.

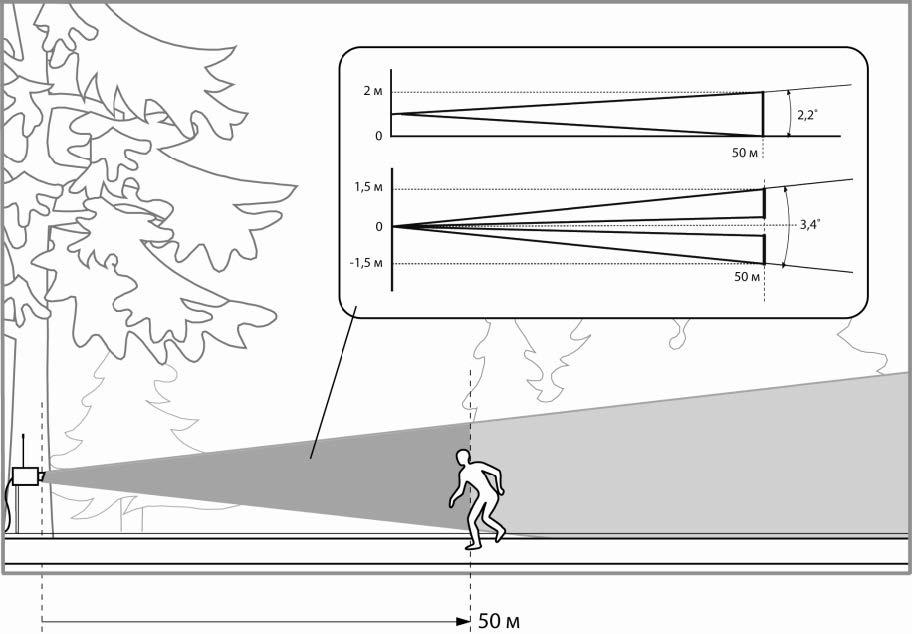

Рисунок 120 - Зона обнаружения РС-ИК

Рисунок 120 - Зона обнаружения РС-ИК


Рисунок 121 - Радиосигнализатор телевизионный РС-ТВ

Рисунок 121 - Радиосигнализатор телевизионный РС-ТВ



Радиосигнализатор телевизионный РС-ТВ (рисунок 121).

В состав комплекса входит автономная система видеонаблюдения, которая включается по сигналу от любого средства обнаружения или по команде оператора. Радиосигнализатор телевизионный работает от автономного источника питания (аккумулятора) до 6 месяцев, передает видеоинформацию по радиоканалу. Производится во всепогодном исполнении, имеет малые массогабаритные характеристики, изображение черно-белое, 25 к/с. Для работы в условиях низкой освещенности (10-2-10-3 лк, безлунная ночь) в РС-ТВ предусмотрен встроенный прожектор, создающий дополнительную подсветку местности «невидимым глазом» ИК-лучей, дальность инфракрасной подсветки - до 100 м. За счет встроенного радиомодема камера представляет собой отдельное устройство, которым можно управлять: задавать параметры срабатывания (от каких радиосигнализаторов и на какое время), включать и выключать. Радиоканал работает на частоте 2,4 ГГц, дальность передачи по радиоканалу (от штыревой антенны) - до 1 000 м.



Рисунок 122 - Радиосигнализатор радиолучевой РС-Л/100

Рисунок 122 - Радиосигнализатор радиолучевой РС-Л/100



Радиосигнализатор радиолучевой РС-Л/100 (рисунок 122) предназначен для обнаружения пешего нарушителя или транспортного средства по изменению электромагнитного поля. Длина зоны обнаружения РС-Л/100 - от 3 м до 100 м, ширина - не более 3,5 м, высота - до 1,6 м (в зависимости от дальности установки приемника и передатчика). Срок автономной работы от одного источника питания без подзарядки и замены - до 3 лет. Рабочий диапазон температур - от -40 °C до +50 °C. Несущая частота радиоканала - 433,2…435,0 МГц. РС-Л/100 анализирует амплитуду и форму сигнала, которые зависят от роста и массы человека, места пересечения участка, рельефа участка, скорости движения, и формирует сообщение о тревоге. Изделие применяется для охраны объектов, требующих скрытого размещения средств охраны.

Вывод

Комбинированные извещатели обладают повышенной помехозащищенностью к воздействию внешних дестабилизирующих факторов вследствие использования методов обнаружения проникновения нарушителя на охраняемый объект, основанных на различных физических принципах.
