Приложение Б

Характеристики РЛС обнаружения



РЛС средней дальности обнаружения "Кредо-1E"

РЛС "Кредо-1E" (рисунок Б.1) высокоточный, быстроразвертываемый, модульный радар для обнаружения и сопровождения движущихся людей, техники на фоне земной и водной поверхностей. Дальность действия - до 40 километров. Используется для корректировки стрельбы артиллерии.



Рисунок Б.1 – РЛС "Кредо-1E"

Рисунок Б.1 – РЛС "Кредо-1E"



Основные характеристики:

- доплеровский импульсный радар с истинной когерентностью, работающий в Кн диапазоне;

- твердотельный, многолитерный задающий генератор с клистроном;

- автоматическое обнаружение и сопровождение, распознавание типа цели;

- круговой обзор, секторное наблюдение;

- стабилизация ложных тревог;

- быстрая автоматическая перестройка частоты;

- отображение целевой обстановки на фоне карты местности;

- цветовое кодирование целей, формирование трасс движущихся целей;

- специализированный пульт управления типа NOTEBOOK, разработанный по военному стандарту;

- вынос пульта управления;

- информационный обмен по стандартному интерфейсу.

Радар устанавливается на: треногу; ходовые базы; подъемномачтовые устройства; вертолеты; БПЛА.

Применение: вооруженные силы; охрана границ, прибрежных зон и акваторий; таможенные посты; охрана важных объектов.

Мобильный радиолокационный комплекс разведки наземных целей "Кредо-1С"

Разведывательная система "Кредо-1С" (рисунок Б.2) с подъемно-мачтовым устройством на бронетранспортере БТР-80 для работы в условиях сильнопересеченной и лесистой местности, обнаружения и визуального наблюдения движущихся наземных, воздушных и надводных целей и корректировки стрельбы артиллерии.

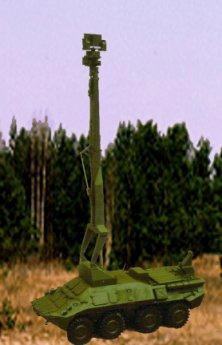

Рисунок Б.2 – Мобильный радиолокационный комплекс "Кредо-1С"

Рисунок Б.2 – Мобильный радиолокационный комплекс "Кредо-1С"



Состоит из радиолокационной аппаратуры; телевизионной аппаратуры с лазерным дальномером; тепловизионной аппаратуры; подъемно - мачтового устройства; автоматизированных мест командира и оператора; автономной системы топопривязки; автономного источника питания; аппаратуры передачи данных и средства связи.

Основные характеристики:

- максимальная дальность обнаружения - до 40 км;

- автоматическое обнаружение и сопровождение цели;

- визуальное наблюдение и распознавание типа цели;

- круговой обзор, секторное наблюдение;

- отображение целевой обстановки на фоне карты местности;

- цветовое кодирование целей, формирование трасс движущихся целей;

- высота подъема подъемно-мачтового устройства - 4, 8, 12 м;

- информационный обмен по стандартному интерфейсу.

Применение: вооруженные силы; охрана важных объектов.

РЛС "Монитор-М"

"Монитор-М" (модернизация серийной РЛС ПСНР-5) (рисунок Б.3) - недорогой, переносный всепогодный обзорный радар для автоматического обнаружения, определения местонахождения и распознавания движущихся людей, техники, низколетящих вертолетов на фоне земной и водной поверхностей.



Рисунок Б.3 – РЛС "Монитор-М"

Рисунок Б.3 – РЛС "Монитор-М"



Основные характеристики:

- когерентный доплеровский импульсный радар;

- автоматическое обнаружение и определение координат движущихся объектов;

- дальность действия - до 20 км;

- одновременное сопровождение до 10 целей;

- распознавание типа цели по характеру звукового сигнала;

- отображение целевой обстановки на фоне карты местности, формирование трасс движущихся целей;

- цветовое кодирование целей;

- вынос пульта управления до 100 м;

- информационный обмен по стандартному интерфейсу.

Применение: пограничные и таможенные службы; охрана важных объектов; вооруженные силы.

РЛС ближней дальности "Фара-1"

Переносный радар "Фара-1" (рисунок Б.4) предназначен для обнаружения и сопровождения движущихся людей, техники на фоне земной и водной поверхностей и наведения станкового автоматического стрелкового оружия в условиях отсутствия оптической видимости. Дальность действия - до 5 километров.



Рисунок Б.4 – РЛС ближней дальности "Фара-1"

Рисунок Б.4 – РЛС ближней дальности "Фара-1"



Основные характеристики: доплеровский радар, работающий в J диапазоне; твердотельный приемопередатчик; секторное наблюдение; автоматическое обнаружение движущихся целей; распознавание типа цели по характеру звукового сигнала; выносной пульт управления; по требованию заказчика обеспечивается вывод информации по стандартному интерфейсу; установка на авто-бронетехнике. Радар переносится и обслуживается одним оператором. Сопряжение: с оптическими приборами; с пулеметом, гранатометом.

Применение: вооруженные силы; охрана границ, таможенных постов, предотвращение перемещения контрабандных грузов и формирований; охрана важных объектов.

РЛ система "Гамма-ПВ"

Радиолокационная система "Гамма-ПВ" (рисунок Б.5) предназначена для всепогодного круглосуточного обнаружения, распознавания и документирования местонахождения неподвижных и движущихся объектов на морской поверхности при волнении моря до 4 баллов, движущихся объектов на земной поверхности и летательных аппаратов на высоте до 30 м. Максимальная дальность обнаружения надводных объектов - 24 мили, наземных объектов - 25 км.



Рисунок Б.5 - Радиолокационная система "Гамма-ПВ"

Рисунок Б.5 - Радиолокационная система "Гамма-ПВ"



Основные характеристики:

- импульсный когерентный доплеровский радар;

- автоматическое обнаружение и сопровождение объектов на фоне взволнованной поверхности и на суше, распознавание объекта;

- измерение координат и параметров движения обнаруженных объектов;

- формирование радиолокационного изображения наблюдаемой акватории, территории на фоне стилизованной карты;

- формирование траекторий движущихся объектов контрольных рубежей;

- тревожная сигнализация при обнаружении объекта;

- документирование, архивация входной и выходной информации;

- работа в составе автоматизированной системы сбора и обработки информации.

Применение: - прибрежные пограничные и таможенные посты; контроль за промыслом рыбы в прибрежных районах.

Комплекс РЛ и визуального наблюдения "Страж-СТ"

Комплекс радиолокационных и визуальных средств для круглосуточного всепогодного обнаружения "Страж-СТ" (рисунок Б.6) предназначен для распознавания и документирования местоположения движущихся надводных и наземных объектов на охраняемых акваториях, территориях, а также участках перемещения контрабандных грузов.



Рисунок Б.6 - Комплекс РЛ и визуального наблюдения "Страж-СТ"

Рисунок Б.6 - Комплекс РЛ и визуального наблюдения "Страж-СТ"



Основные характеристики:

- автоматическое обнаружение и наблюдение за движущимися объектами;

- измерение координат и параметров движения обнаруженных объектов;

- выдача данных по дислокации и пеленгу для средств перехвата;

- дальность радиолокационного обнаружения - до 20 км, визуального распознавания - до 10 км;

- формирование радиолокационного изображения наблюдаемой акватории, территории на фоне стилизованной карты с условными обозначениями местонахождения радаров, телекамер;

- формирование контрольных рубежей (запретных зон) любой произвольной конфигурации;

- автоматическая выдача сигнала тревоги при обнаружении нарушителя;

- документирование факта нарушения;

- обмен информацией с другими взаимодействующими средствами физической защиты по стандартному интерфейсу. Применение: пограничные и таможенные посты; охрана крупных важных объектов; контроль за промыслом рыбы в прибрежных районах.

Система РЛ и визуального наблюдения "Барьер"



Рисунок Б.7 - Система РЛ и визуального наблюдения "Барьер"Рисунок Б.7 - Система РЛ и визуального наблюдения "Барьер"

Рисунок Б.7 - Система РЛ и визуального наблюдения "Барьер"



Круглосуточные всепогодные системы радиолокационных и визуальных средств обнаружения "Барьер" (рисунок Б.7) предназначены для распознавания и документирования перемещающихся людей, техники, приземляющихся летательных аппаратов на всей площади охраняемого объекта.

Основные характеристики:

- автоматическое обнаружение вторжения на территорию охраняемого объекта по земле и с воздуха;

- дальность обнаружения на открытых участках - 300 м, на участках, покрытых лесной растительностью, - 100 м;

- формирование контрольных рубежей, запретных зон;

- автоматическая выдача сигнала тревоги при обнаружении нарушителя;

- дистанционно-управляемые телевизионные посты для визуального наблюдения, распознавания нарушителя;

- документирование факта нарушения;

- обмен информацией с другими взаимодействующими средствами физической защиты объектов по стандартному интерфейсу. Применение: охрана объектов атомной энергетики, гидроэлектростанций, хранилищ опасных веществ; охрана военных стратегических объектов.

Система радиотехнической разведки излучающих целей 85В6 "Орион"

Основные характеристики:

- частота разведываемых сигналов - 0,2-18 (40) ГГц;

- ширина полосы приемника - 500 МГц;

- зона обзора по азимуту - 0-360°, углу места - 0-20°;

- период обновления информации - 20 с;

- ошибки измерения азимута - 0,2-2°;

- число целей, выдаваемых потребителю, - 50;

- расположена на 1 транспортной единице.

Предполагается комлексирование нескольких (4-х) станций для определения дальности целей методом триангуляции.

ЛС наблюдения за полем боя обеспечивают быстрое и точное обнаружение движущихся целей (живой силы и техники) в зоне обзора, приблизительное определение количества целей и скорости их перемещения. Однако довольно трудно по некоторым характерным признакам распознать тип целей, например, отличить ползущего человека от идущего, легкие бронемашины - от танков и т.п. Зона обзора станций ограничивается дальностью прямой видимости, поэтому основными факторами, определяющими выбор местоположения антенны РЛС, являются топографические свойства местности.

Радиолокационная станция разведки наземных целей РЛС 111L1 «Лис»

РЛС разведки наземных целей средней дальности 111L1 «Лис» (рисунок Б.8) разработки ОАО «Укрспецтехника».



Рисунок Б.8 - РЛС 11L1 «Лис»

Рисунок Б.8 - РЛС 11L1 «Лис»



Главная отличительная черта РЛС «Лис» - работа в миллиметровом диапазоне длин волн, что облегчает решение ряда технических задач (не создаются помехи радиотехническим средствам; повышается невосприимчивость к случайным и преднамеренным помехам; станция практически безвредна для здоровья человека).

Существенной отличительной чертой РЛС «Лис» является то, что ее антенная система установлена на стабилизационной платформе и укрыта радиопрозрачным обтекателем. Это обеспечивает стабильность эксплуатационных характеристик в процессе обнаружения и распознавания целей.

По принципу действия станция разведки наземных целей «Лис» является когерентно-допплеровской РЛС непрерывного излучения миллиметрового диапазона с фазо-кодоманипулированным сигналом. РЛС «Лис» - это мобильное средство обнаружения целей, устанавливаемое на автотранспорте. Она обеспечивает автоматическое обнаружение движущихся целей (людей и техники) в любое время года и суток, в дождь, в пыли и тумане, при отсутствии оптической видимости. Антенная система РЛС представляет собой пару раздельных антенн (приемная и передающая антенны), чем обеспечивается необходимая развязка между передающим и приемным каналом. Антенны выполнены в виде параболоидов вращения. Облучатель - круглый волновод.

Радиолокационная станция разведки наземных целей ближней зоны 112L1 "БАРСУК"



Рисунок Б.9 - 112L1 "Барсук"

Рисунок Б.9 - 112L1 "Барсук"



112L1 "Барсук" (рисунок Б.9) - патрульный носимый радиолокатор, обеспечивающий обнаружение людей, наземных и надводных транспортных средств.

На экране индикатора РЛС 112L1 «Барсук» (рисунок Б.10) информация о движущейся цели отображается в виде амплитуды сигнала. Идентификация цели (человек, группа людей, автотранспорт, животное) осуществляется по звуковому каналу с помощью наушников.

РЛС разведки наземных и надводных целей успешно прошли войсковые испытания в погранвойсках Украины, приняты на вооружение МО Украины, могут быть использованы для охраны сухопутных и водных участков государственной границы, для охраны военных и административно-хозяйственных объектов (склады, атомные электростанции, резиденции важных персон и т.д.).



Рисунок Б.10 - Индикатор РЛС 112L1 «Барсук»

Рисунок Б.10 - Индикатор РЛС 112L1 «Барсук»



РЛС непрерывного излучения позволяет применять передатчики с очень малой мощностью излучения, что затрудняет их обнаружение, а использование кодовой манипуляции делает РЛС невосприимчивой к помехам, не создает помех для других радиотехнических средств.

РЛС включает в себя антенное устройство, СВЧ приемопередатчик, аппаратуру обработки и управления, средство отображения.

Передатчик - твердотельный, формирует непрерывный сигнал, модулируемый по фазе М-последовательностями, передающая антенна формирует в пространстве узкий луч. Прием осуществляется на отдельную приемную антенну.

СВЧ приемное устройство построено по супергетеродинной схеме. В устройстве обработки и управления происходит корреляционная и фильтровая обработка сигналов.

Малый вес РЛС (5–6 кг с аккумулятором электропитания) позволяет оператору носить ее на груди и осматривать зону обзора путем поворота своего корпуса. Мгновенное поле зрения РЛС соответствует полю зрения глаза человека. РЛС удобна при поиске и преследовании нарушителей патрулем при отсутствии оптической видимости.

Основные тактические и эксплуатационные характеристики

Зона обзора:
- по азимуту
- по дальности


0–360
0–1,6 км

Дальность обнаружения целей, движущихся с радиальной
скоростью 2-50 км/час:
- одиночный человек
- автотранспорт



600-800 м
до 1600 м

Разрешающая способность РЛС:
- по пеленгу
- по дальности:
в режиме обзора
в режиме распознавания


5–6°

100–200 м
50 м

Частота

36 ГГц

Мощность передатчика

30 - 40 Вт

Вид излучаемого сигнала

непрерывный с фазо-кодовой манипуляцией

Диаметр раскрыва антенны

90 мм

Электропитание от встроенного аккумулятора

12 В, 3 А/ч

Электропотребление

8 Вт

Диапазон рабочих температур

от - 20 до + 60°С

Скорость ветра

до 15 м/с

Масса аппаратуры

5 - 6 кг

Время развертывания с полной подготовкой к работе

не более 1 мин.


На передней панели прибора расположены органы управления и индикаторы измерений.

Радиолокационная станция обнаружения движущихся целей «РОСА»

РЛС «Роса» (рисунок Б.11) - цифровая твердотельная когерентная станция 3-см диапазона волн с пассивной фазированной антенной решеткой. РЛС выпускается в двух вариантах исполнения (переносном и стационарном).



Рисунок Б.11 - РЛС

Рисунок Б.11 - РЛС



Режимы работы станции «РОСА»:

- селекция движущихся наземных и надводных целей;

- автоматическое сопровождение целей;

- автоматическая топографическая привязка с помощью встроенной системы GPS навигации;

- автоматическое документирование обстановки;

- отображение РЛИ на фоне цифровой карты местности;

- автоматический расчет зон радиолокационной видимости;

- выдача информации в автоматизированные системы управления;

- формирование зон повышенной ответственности с выдачей сигнала тревоги;

- целеуказание на средства доразведки и распознавания объектов.

Назначение и особенности РЛС:

РЛС осуществляет эффективный контроль за наземной и надводной поверхностью путем обнаружения и автоматического сопровождения целей различных классов, движущихся со скоростями от 0,4 до 200 км /ч (рисунок Б.12).

Реализация всепогодного и круглосуточного наблюдения за протяженными территориями и объектами с использованием широкого выбора предоставляемых режимов работы позволяет применять РЛС для решения задач силовых структур и гражданских ведомств: охраны участков государственной границы, крупных промышленных предприятий, аэродромов и акваторий морских и речных портов, территорий заповедников и заказников, подходов к транспортным магистралям и трубопроводам, объектам повышенной опасности.

РЛС «РОСА» обладает уникальной совокупностью характеристик для изделий своего класса, соответствующих лучшим мировым стандартам, незаменима при проведении антитеррористических и спасательных операций на суше и на море.



Рисунок Б.12 - Отображение радиолокационной информации

Рисунок Б.12 - Отображение радиолокационной информации



Основные тактико-технические характеристики

Дальность обнаружения и сопровождения целей:
человек
автомобиль


не менее 7,5 км
не менее 13 км

Приборная дальность

15 км

Средняя излучаемая мощность

400 мВт

Масса, нетто

не более 31 кг

Потребляемая мощность

не более 130 Вт

Время непрерывной работы от аккумуляторов

не менее 8 часов

Время развертывания

не более 5 минут

Точность определения координат:
дальности
азимута


не хуже 5 м
не хуже 1°

Разрешающая способность по координатам:
по дальности
по азимуту


15 м
4,5°

Разрешение по скорости

0,4 км/ч

Вынос рабочего места от РЛС

до 100 м.

Сектора обзора по азимуту

15, 45, 90, 180, 270°

Сканирование по углу места

±20°

Диапазон рабочих температур

-30...+40°С


Зарубежные РЛС

В настоящее время на вооружении армий иностранных государств имеется боевой парк РЛС разведки наземных целей, подразделяемый на классы:

- РЛС ближнего действия (типа AN/PPS15 США);

- РЛС малой дальности (типа RB12B Франция);

- РЛС средней дальности (типа AN/PPS-5 США);

- РЛС большой дальности (типа Rasit Франция и Ratak Германия).

Парк РЛС разведки наземных целей, разработанных в 70-80 годы двадцатого века, представлен в основном станциями ближнего действия (до 20 наименований).

В настоящее время большое внимание уделяется созданию РЛС средней дальности, обеспечивающих обнаружение одиночного человека на удалении до 4-5 км и бронетехники на удалении до 10-12 км.




Далее >>>



|   Главная   |   Законы   |   ГОСТ   |   РД   |   Требования   |   Пособия   |   Рекомендации   |   Перечни   |
