2.3 Манометрические средства обнаружения

Для организации подземных сейсмометрических рубежей итальянская компания GPS Standard использует протяженные гидравлические датчики давления. Система GPS используется для охраны как огражденных, так и неогороженных периметров.

В России эта система известна как устройство охранной сигнализации комбинированное КПТСО16-64 «ПАХРА» (в дальнейшем – извещатель).

Извещатель предназначен для блокирования территорий объектов по периметру и обнаружения нарушителя при взаимодействии его с различными ЧЭ. Он обеспечивает создание зон обнаружения с использованием ЧЭ манометрического, оптоэлектронного, натяжного, вибрационного и других типов.

Представляет интерес рассмотреть ЧЭ манометрического типа.



Рисунок 14 – Характерные сигналы

Рисунок 14 – Характерные сигналы


Рисунок 15 – Воздействие человека на шланги

Рисунок 15 – Воздействие человека на шланги



Необходимо отметить следующие достоинства этого извещателя:

1. Поскольку ЧЭ устанавливается под землей, асфальтом или бетоном, то извещатель в большей степени подходит для объектов, где требуется определенная устойчивость к атмосферным и электромагнитным воздействиям (аэропорты, индустриальные и военные объекты), строгое соблюдение правил пожаро- и взрывобезопасности (нефтяные, газовые, химические предприятия), крайне важен эстетический фактор (памятники архитектуры, музеи, коттеджи).

2. Извещатель обеспечивает надежное обнаружение нарушителей при пересечении чувствительной зоны шагом, бегом, прыжками, перекатыванием, с использованием трапов, досок или путем подкопа и является идеальным решением (в большинстве случаев) для защиты внешнего периметра. На рисунке 14 показаны характерные сигналы при различных перемещениях нарушителя.

Конструкция и принцип действия извещателя с ЧЭ манометрического типа представляет собой электронный сенсор и подключенные к нему специальные шланги, заполненные жидкостью (антифризом), которые укладываются в землю на глубину от 0,25 до 0,3 м на расстоянии от 1,0 до 1,5 м друг от друга. При прохождении чувствительной зоны нарушитель создает определенное давление на грунт. Шланги, в свою очередь, обнаруживают, а сенсор измеряет дифференциальное изменение давления между ними. На рисунке 15 показано воздействие человека на шланги.

Это изменение давления преобразуется в электрический сигнал, после чего он подвергается сложному анализу и сравнению с заданными образцами сигнала, характерными для прохода нарушителя. В состав линейной части извещателя, устанавливаемой в грунт, кроме шлангов и сенсора входят компенсационные клапаны, которые обеспечивают компенсацию давления в шлангах. В сенсоре размещаются высокочувствительные мембраны и микропроцессор для преобразования и анализа сигналов.

После обработки сигнал передается на блок управления, который с помощью встроенного компьютерного интерфейса или релейных контактов может передавать извещение о тревоге в подавляющее большинство систем сбора информации. Применение динамической корректировки параметров автоматически изменяет порог срабатывания извещателя при изменении температуры и погодных условий.

Установка извещателя

Шланги благодаря их гибкости могут быть уложены в грунт произвольным способом, что делает практически невозможным определение охраняемой зоны нарушителем. Кроме того, благодаря этим качествам, появляется уникальная возможность установки извещателя на периметрах со сложной конфигурацией и рельефом, без специальной подготовки и обслуживания зон обнаружения.

Однако высокая чувствительность датчиков требует, чтобы деревья и крупные кустарники находились не ближе от 3 до 4 м от шлангов.

Шланги (трубы) изготавливаются из специальной композиции синтетических материалов, обеспечивающих необходимую эластичность и долговечность при нахождении в грунте.

Извещатель имеет две различные модификации.

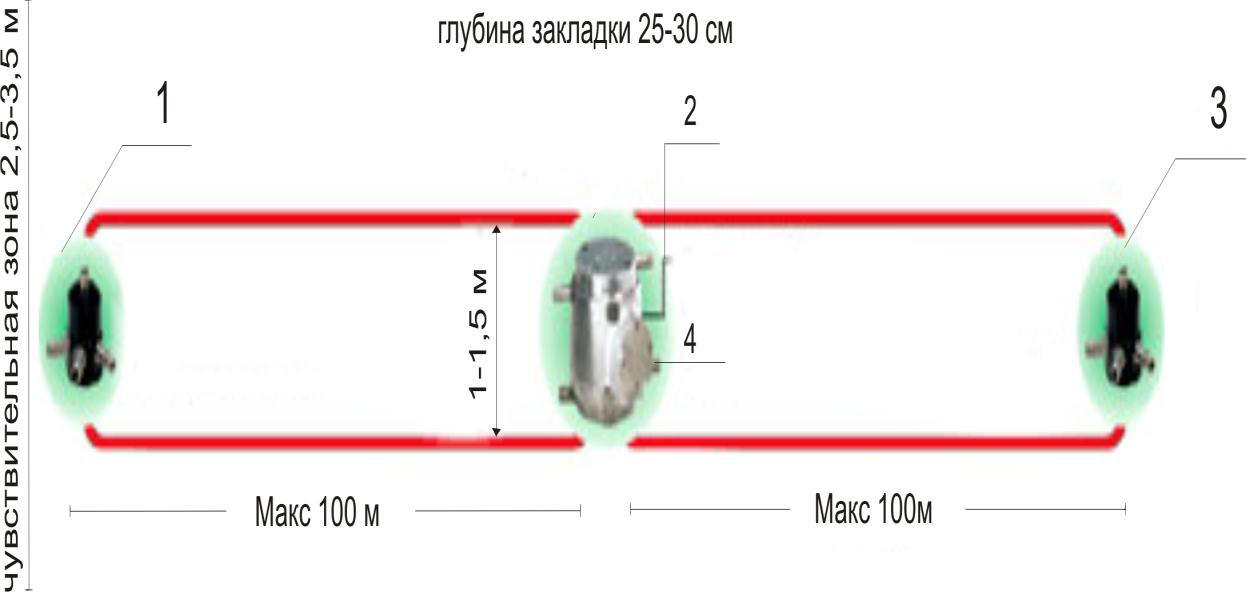

МРК20 – двухтрубная версия обеспечивает средний и высокий уровень защиты охраняемой зоны (рисунок 16).



Рисунок 16 – Двухтрубная версия

Рисунок 16 – Двухтрубная версия, где 1, 3 – компенсационные клапаны, 2 – подземный кабель к блоку управления, 4 – сенсор

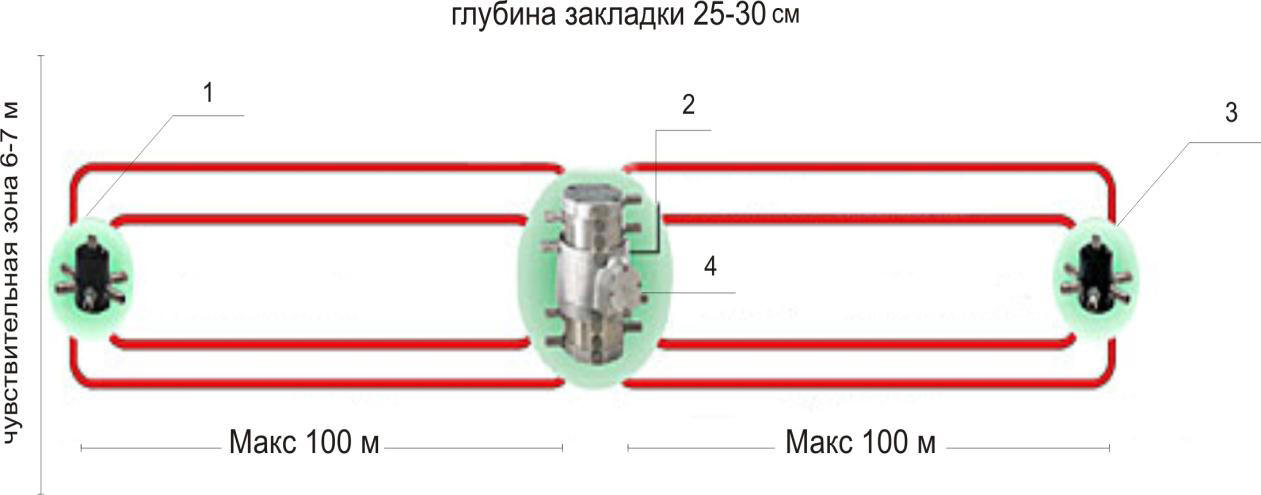

МРК40 – четырехтрубная версия обеспечивает высокий уровень защиты охраняемой зоны (рисунок 17).



Рисунок 17 – Четырехтрубная версия

Рисунок 17 – Четырехтрубная версия, где 1, 3 – компенсационные клапаны, 2 – подземный кабель к блоку управления, 4 – двойной сенсор

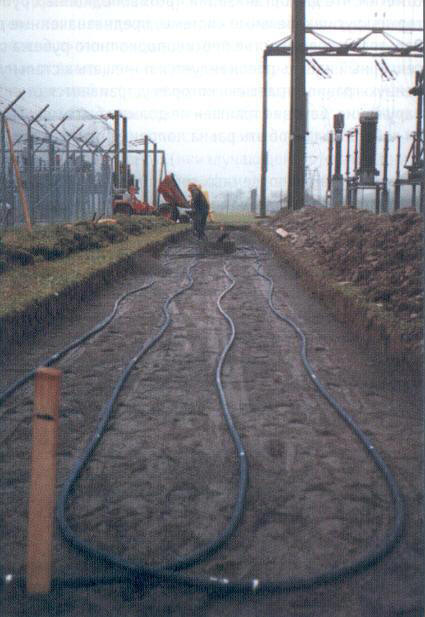

На рисунке 18 показана укладка в траншею шлангов четырехтрубной версии МРК40. Извещатель обеспечивает зону обнаружения длиной до 200 м, состоящую из двух независимых зон длиной до 100 м (максимум).



Рисунок 18 – Установка шлангов

Рисунок 18 – Установка шлангов



Каждая из этих зон может быть настроена индивидуально под конкретные условия данного участка периметра. Увеличивая количество извещателей (версии МРК20 и МРК40), устанавливая их один за другим, можно создавать системы защиты периметра любой длины в конфигурации «цепь» или «звезда».

В первой версии ширина чувствительной зоны от 3 до 4 м, а во второй - от 5 до 7 м.

Монтируемый под землей сенсор помещен в металлический корпус.

Ток потребления - 15 мА.

Для электропитания сенсоров требуется источник постоянного тока напряжением от 12 до 18 В.

Диапазон рабочих температур – от минус 30 до плюс 60 °С.

На рисунке 19 показано применение манометрических извещателей фирмы GPS Standard в аэропорту "Falcone e Borsellino" в Палермо.



Рисунок 19– Установка извещателя в аэропорту

Рисунок 19– Установка извещателя в аэропорту



Шланги извещателя укладываются в траншеи, выкопанные вдоль внешней стороны ограждения периметра аэропорта.

Выводы

Недостатками манометрических извещателей являются большой объем подготовительных и монтажных работ при установке линейной части, сложность эксплуатации, особенно при замене ЧЭ, высокая стоимость.

Извещатель обеспечивает надежное обнаружение нарушителей при пересечении чувствительной зоны шагом, бегом, прыжками, перекатыванием, с использованием трапов, досок или путем подкопа и является идеальным решением (в большинстве случаев) для защиты внешнего периметра.
