4.3 Типовые варианты применения оптико-электронных активных средств
обнаружения
4.3.1 Блокировка ограждения (забора) «на перелаз».
Особенность данного варианта применения заключается в том, что при
попытке преодолеть ограждение сверху, нарушитель окажется в ЗО
извещателя, перекроет ИК луч, извещатель сформирует извещение о тревоге.
В соответствии с РД 78.36.006-2005 [8] установка извещателя сверху
ограждения допускается только в случае, если высота ограждения превышает
2 м. Таким образом, исключается прямой доступ в ЗО извещателя и к его
блокам. Это необходимо для того, чтобы исключить непредумышленное
перекрытие ЗО случайными прохожими, а также значительно затруднить
доступ к извещателю лицам, пытающимся преднамеренно перекрыть ЗО или
переориентировать блоки извещателя.
Извещатель необходимо устанавливать таким образом, чтобы нарушитель при
преодолении ограждения гарантированно перекрыл ЗО (расстояние между
верхним краем полотна ограждения и воображаемой линией, проходящей через
БИ и БФ, не должно быть больше 300 – 350 мм). Чувствительность
необходимо установить в диапазоне 400 – 500 мс.
Для исключения перекрытия ЗО снегом, скапливающимся в зимнее время на
полотне ограждения, а также садящимися птицами извещатель рекомендуется
устанавливать не по оси ограждения, а со смещением внутрь охраняемого
объекта. На особо важных объектах для обнаружения попыток перепрыгнуть
ЗО можно организовать двухлучевой ИК барьер. Чувствительность извещателя
верхнего яруса можно повысить до 100 мс.
Если полотно ограждения не подвержено деформациям и сильным вибрациям
(например, конструкция из толстых металлических прутков или труб),
извещатель допускается устанавливать непосредственно на него. В случае
недостаточной жесткости ограждения извещатель следует монтировать на
отдельных стойках, устанавливаемых в грунт. Общая схема блокировки
ограждения «на перелаз» представлена на рисунке 133 (элементы крепления
извещателя не показаны).
Рисунок 133 - Схема блокировки ограждения «на перелаз»

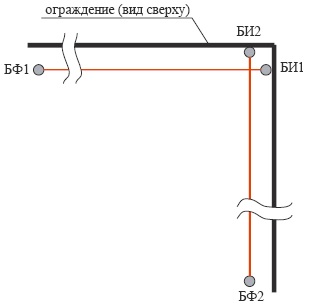

В местах, где ограждение имеет излом (угол), извещатели следует
устанавливать таким образом, чтобы ИК лучи пересекались (рисунок 134).
Рисунок 134 – Схема размещения извещателей вдоль ограждения
Фактором, значительно осложняющим организацию блокировки ограждения «на
перелаз», является наличие непосредственно над ограждением каких-либо
конструкций (например, проложенных открытым способом трубопроводов),
перекрывающих ЗО извещателя, по которым нарушитель может проникнуть на
охраняемый объект. В этом случае следует отдельно блокировать участки
ограждения по обеим сторонам трубопровода (рисунок 135), а путь по
трубопроводу перекрыть дополнительным ограждением в соответствии с РД
78.36.006-2005 [8]. Это дополнительное ограждение (на рисунке 135 не
показано) можно блокировать еще одним извещателем, устанавливаемым так,
чтобы его ЗО и ЗО извещателей, блокирующих основное ограждение, взаимно
перекрывались.
Рисунок 135 – Схема блокировки трубопровода, проложенного над
ограждением
Тип используемых извещателей определяется с учетом длины участков
охраняемого периметра и климатических факторов, обуславливающих
необходимость наличия встроенного подогрева. Во взрывоопасных зонах
применять допускается только извещатель ИО209-22 «СПЭК-11».
4.3.2 Блокировка ограждения (забора) «на пролом»
Данный вариант применения предназначен для обнаружения попыток
проникновения на охраняемый объект через отверстие в полотне ограждения.
Осуществляется путем организации многолучевого вертикального ИК барьера
с внутренней стороны ограждения. Принцип данной блокировки заключается в
том, что нарушитель, пытаясь проникнуть на территорию охраняемого
объекта через отверстие в ограждении, окажется в ЗО извещателей,
перекроет ИК лучи, извещатели сформируют извещение о тревоге. Общие
принципы построения ИК барьера изложены в разделе «Аналитический
обзор…».
Извещатели, составляющие барьер, можно устанавливать как непосредственно
на ограждении, так и на отдельных стойках. Предпочтительным является
вариант установки на отдельных стойках на расстоянии 2–2,5 м от
ограждения. Такой способ установки имеет ряд преимуществ:
- нарушитель, преодолевший ограждение и блокировку «на перелаз» сверху,
будет вынужден пересечь ИК барьер (имеющиеся данные свидетельствуют о
фактах совершения попыток преодоления ограждения путем спрыгивания с
приставной лестницы);
- нарушитель, преодолевший ограждение путем подкопа, также будет
вынужден пересечь ИК барьер (для подготовленного нарушителя,
осведомленного о наличии ИК барьера, возникнет необходимость делать
подкоп большей длины);
- можно не учитывать незначительную непрямолинейность ограждения, что
позволит использовать меньшее количество извещателей;
- извещатели, установленные на отдельных стойках, не будут зависеть от
колебаний ограждения.
Недостатком данного способа является увеличение затрат на прокладку
кабелей электропитания и ШС.
Высота барьера должна быть не менее 1,5 м, что практически полностью
исключает преодоление его человеком без использования каких-либо
подручных средств. На особо важных объектах высоту барьера можно
увеличить.
Для обеспечения стабильной работы извещателей нижних ярусов ИК барьера
необходимо по всей длине барьера скашивать траву в летнее время и
расчищать снег в зимнее. Для обеспечения устойчивости к перемещению
мелких животных и птиц извещатель нижнего яруса должен быть установлен
на высоте 300 – 350 мм от поверхности земли. Следует также максимально
уменьшить его чувствительность (до 400–500 мс). Необходимо учитывать,
что извещатели нижних ярусов ИК барьера будут реагировать на перемещение
в ЗО крупных животных, поэтому рекомендуется принять меры по недопущению
их появления на охраняемом объекте.
4.3.3 Блокировка проемов в ограждении
Данный вариант применения предназначен для обнаружения перемещения
нарушителя через проемы в ограждении (ворота, калитки, технологические
каналы). Активные ИК извещатели позволяют также обнаруживать проезд
транспортных средств через ворота.
В соответствии с РД 78.36.006-2005 [8] извещатели, обеспечивающие охрану
основных ворот объекта, должны быть подключены к отдельному ШС.
Извещатели должны быть установлены как в проеме ворот для обнаружения
прохода (проезда транспортных средств), так и над воротами для
обнаружения попыток перелезания через них. Для блокировки калиток и
ворот в большинстве случаев целесообразно применять извещатели
ИО209-16/1 «СПЭК-7-2» или ИО209-29 «СПЭК-1113».
Активными ИК извещателями возможно осуществлять также блокировку
имеющихся на охраняемом объекте выходов на поверхность различных
подземных коммуникаций, а также технологических проемов в ограждении
(водостоки, коллекторы и т.п.), имеющих размеры, достаточные для
проникновения через них человека. Для этого варианта использования
рекомендуется установить максимально низкую чувствительность. Извещатель
должен быть установлен таким образом, чтобы нарушитель гарантированно
перекрыл ЗО при выходе из проема.
4.3.4 Блокировка окон, световых фонарей, ворот, выходов
технологических каналов и т.п. извещателями, установленными снаружи
здания.
Блокировка окон, световых фонарей и т.п. извещателями, установленными
снаружи здания, применяется как для обнаружения проникновения в здание
через проем, так и для обнаружения попыток несанкционированного
воздействия на оконные конструкции (нередки случаи попыток проникновения
в здание через оконный проем путем изъятия стекла без его разрушения,
при которых акустические извещатели, установленные в здании, извещение о
тревоге не формируют).
В соответствии с РД 78.36.006-2005 [8] если здание объектов категорий А1
и Б2 охраняется по всему периметру, блокировку окон допускается
применять только на первом этаже.
Извещатели монтируются непосредственно на капитальные стены (или иные
конструктивные элементы) здания, таким образом, чтобы нарушитель при
попытке проникнуть в здание гарантированно перекрывал ЗО. Количество
извещателей определяется с учетом важности объекта, размеров оконного
проема и факторов, определяющих возможность проникновения. В качестве
примера таких факторов можно привести производственное здание с большими
по высоте оконными проемами. Верхнюю часть проема необходимо блокировать
в случае наличия внутри и (или) снаружи здания каких-либо конструкций,
по которым возможно проникновение через охраняемый проем. Одним
извещателем можно охранять несколько оконных проемов (расположенных в
ряд) одновременно.
Активными ИК извещателями удобно блокировать также проемы ворот,
имеющихся в здании (например, ворота боксов или гаражей для хранения
автотранспорта). В этом случае, помимо прохода человека через проем,
извещатель будет обнаруживать и проезд транспортного средства. Кроме
того, в случае если ворота имеют распашную конструкцию, их створки
открываются наружу, то извещатель будет обнаруживать факт открытия
ворот.
Количество используемых извещателей должно определяться с учетом
особенностей объекта и тактики охраны. Так, если необходимо блокировать
одновременно несколько ворот, расположенных в ряд, выбирается извещатель
с максимальной дальностью действия, соответствующей длине объекта, либо
организуется горизонтальный ИК барьер из нескольких извещателей с
меньшей максимальной дальностью. В случае необходимости обнаружения
только прохода человека и проезда транспортного средства через проем
ворот целесообразно устанавливать один извещатель на высоте около 1 м от
поверхности земли. Для обнаружения проникновения нарушителя через проем
ворот любым способом необходимо организовать вертикальный ИК барьер в
соответствии с вышеприведенным алгоритмом.
