4 ТИПОВЫЕ ВАРИАНТЫ ПРИМЕНЕНИЯ СРЕДСТВ ОБНАРУЖЕНИЯ, ОСНОВАННЫХ НА РАЗЛИЧНЫХ ФИЗИЧЕСКИХ ПРИНЦИПАХ, В ОБЫЧНЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ И ПРИ НАЛИЧИИ ВНЕШНИХ ФАКТОРОВ, УСЛОЖНЯЮЩИХ ИХ ФУНКЦИОНИРОВАНИЕ

Как правило, к системам охраны периметра (СОП) категорированных критически важных объектов предъявляются следующие основные требования:

- организация не менее двух рубежей охраны периметра объекта;

- каждый рубеж охраны должен состоять не менее чем из двух физических барьеров, каждый из которых оборудован своим рубежом охранной сигнализации;

- каждый рубеж должен включать в себя не менее чем два типа СО, работающих на различных физических принципах.

Исходя из вышеизложенного, приведем варианты построения СОП объекта.

4.1 Вариант построения системы охраны периметра, предназначенной для функционирования в простых условиях

Простые условия функционирования СОП предполагают:

- отсутствие ограничений по площадям, на которых разворачиваются рубежи охраны;

- отсутствие пересечений периметра оврагами, реками, ручьями, болотами, дорогами, мостами, воздушными трубопроводами, водоотводными сооружениями и подземными коллекторами;

- отсутствие влияния ЛЭП;

- отсутствие на периметре зданий и сооружений;

- отсутствие вблизи периметра дорог;

- рубежи охраны расположены на ровной поверхности, очищенной от травы, кустов, деревьев и фоновых металлических предметов;

- район установки СОП – малоснежный.

Требуемая высота инженерных заграждений должна быть не менее 2,5 м. Физические барьеры на рубежах охраны строятся заново. Ранее построенные заграждения отсутствуют.

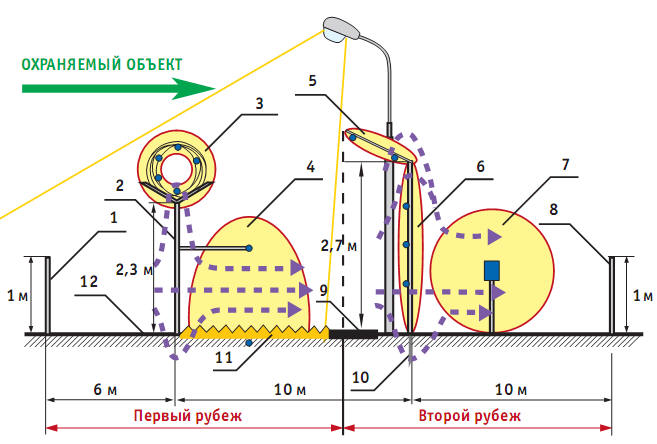

В этом случае фрагмент СОП может иметь вид, изображенный на рисунке 127, где 1 – внешнее предупредительное заграждение (высота - 1м, ССЦП), 2 – первое основное заграждение (высота - 2,3 м, ССЦП, диаметр проволоки - 5 мм) с V-образным козырьковым заграждением и объемной АКЛ, 3 – зона обнаружения вибрационного трибоэлектрического извещателя, 4 – зона обнаружения проводноволнового извещателя, 5 – наклонное козырьковое заграждение и зона обнаружения емкостного извещателя, 6 – второе основное заграждение (высота - 2,7 м, ССЦП из диаметр проволоки диаметром 8 мм) и зона обнаружения ТЭСО, 7 – зона обнаружения двухпозиционного РВСО, 8 – внутреннее предупредительное заграждение, 9 – тропа наряда, 10 – противоподкопное заграждение, 11 – контрольно-следовая полоса, 12 – зона отчуждения.



Рисунок 127 – Вариант построения фрагмента СОП, предназначенной для функционирования в простых условиях

Рисунок 127 – Вариант построения фрагмента СОП, предназначенной для функционирования в простых условиях



Чувствительные элементы средств обнаружения подключаются к электронным блокам обработки сигнала, которые размещаются в участковых шкафах или в герметичном корпусе на физических барьерах.

Кроме того, в участковых шкафах располагаются контроллеры нижнего уровня системы сбора и обработки информации и блоки питания средств обнаружения. Расстояние между участковыми шкафами определяется, прежде всего:

- характеристиками систем сбора и обработки информации (допустимым расстоянием между контроллерами нижнего уровня);

- допустимой длиной шлейфов охранной сигнализации;

- плотностью установки средств обнаружения;

- наличием дополнительного оборудования.

Обычно расстояние между участковыми шкафами составляет 250-500 м.

Магистральные линии связи между контроллерами нижнего и верхнего уровня, обычно проходящие вдоль тропы нарядов, укладываются в лотки (короба).

Вариант размещения элементов систем сбора и обработки на рубеже охраны изображен на рисунке 128, где 1 – внутреннее предупредительное заграждение, 2 – второе основное заграждение, 3 – шкаф участковый, 4 – лоток с магистральной линией связи, 5 – тропа наряда, 6 – первое основное заграждение, 7 – контрольно-следовая полоса, 8 – внешнее предупредительное заграждение, 9 – электронный блок СО, 10 – ручной охранный извещатель (кнопка контроля положения часового), 11 – шлейф ЧЭ СО.

Шкафы участковые предназначены для:

- размещения приборов и источников питания в условиях открытой местности;

- обеспечения пыле- и влагозащищенности;

- термоизоляции;

- контроля несанкционированного вскрытия;

- грозозащиты и кроссировки размещаемого оборудования.



Рисунок 128 – Вариант размещения элементов системы сбора и обработки информации на рубеже охраны

Рисунок 128 – Вариант размещения элементов системы сбора и обработки информации на рубеже охраны
