Рекомендации Р 78.36.048-2015 Применение оборудования радиоканальных систем передачи извещений (РСПИ)

Содержание

1. Общие положения

1.1 Особенности работы РСПИ в зависимости от используемого диапазона УКВ

1.2 Зависимость уровня шума в среде от частоты

1.3 Зависимость прохождения извещения от соотношения сигнал/шум

1.4 Определение прямой видимости с учетом кривизны Земли

1.5 Виды РСПИ по принципу построения

1.5.1 Асинхронные РСПИ

1.5.2 Достоинство асинхронных РСПИ

1.5.3 Недостатки асинхронных РСПИ


1.5.4 Двухсторонние РСПИ

1.5.5 Достоинства двухсторонних РСПИ

1.5.6 Недостаток двухсторонних РСПИ


2. Радиосистема передачи извещений «Струна-5»

2.1 Структурная схема РСПИ «Струна-5»


2.2 Особенности РСПИ «Струна-5»

2.3 АРМ РСПИ «Струна-5»

2.4 ПЦН РСПИ «Струна-5»

2.5 Блок радиоканальный ретрансляционный БРР-1024 РСПИ «Струна-5»

2.6 Объектовое оборудование РСПИ «Струна-5»

2.7 Блоки проводные (БПО)

2.8 Обобщение

3. Радиосистема передачи извещений «Стрелец-Аргон»

3.1 Особенности РСПИ «Стрелец-Аргон»


3.2 АРМ РСПИ «Аргон-Стрелец»

3.3 Пультовая станция «Стрелец-Аргон» (ПС)

3.4 Радиоретранслятор исполнения 1 и исполнения 1У

3.5 Объектовая станция (ОС)

3.6 Рекомендации по установке антенн СМ146 и СМ470

3.7 Подключение ВОРС «Стрелец»

3.8 Подключение ИСБ «Стрелец-Интеграл»

3.9 Обобщение


4. Радиосистема передачи извещений «Иртыш-3Р»

4.1 Протокол работы РСПИ «Иртыш-3Р»


4.2 АРМ РСПИ «Иртыш-3Р»

4.3 Центральный пульт (ЦП) РСПИ «Иртыш 3Р»

4.4 Объектовое оборудование РСПИ «Иртыш-3Р»

4.5 Особенности РСПИ «Иртыш-3Р»

4.6 Обобщение

5. Радиосистема передачи извещений «Приток-А-Р»

5.1 Состав «Приток-А-Р»


5.2 Варианты построения базовой станции

5.3 Объектовое оборудование РСПИ «Приток-А-Р»

5.4 Подсистема «Приток-МКР»

5.5 Особенности РСПИ «Приток-А-Р»

5.6 Обобщение


6. Радиосистема передачи извещений «Радиосеть»

6.1 Устройство организации связи УОС «Радиосеть»

6.2 Ретранслятор РТ «Радиосеть»

6.3 АРМ «Радиосеть»

6.4 Устройство объектовое УО «Радиосеть-501»

6.5 Особенности РСПИ «Радиосеть»

6.6 Обобщение

7. Радиосистема передачи извещений «Протон»

7.1 Структурная схема РСПИ «Протон»

7.2 Расчет емкости РСПИ «Протон» в зависимости от времени контроля канала

7.3 Особенности РСПИ «Протон»


7.4 АРМ РСПИ «Протон»

7.5 ПЦН РСПИ «Протон»

7.6 Блок внешних радиоприемников (БВР)


7.7 Ретранслятор РСПИ «Протон»

7.8 Объектовое оборудование РСПИ «Протон»

7.9 Обобщение


8. Радиосистема передачи извещений «Базальт»

8.1 Структурная схема РСПИ «Базальт»


8.2 Особенности РСПИ «Базальт»

8.3 АРМ РСПИ «Базальт»


8.4 ПЦН РСПИ «Базальт»

8.5 Объектовое оборудование РСПИ «Базальт»

8.6 Блок выносной индикации

8.7 Обобщение


Приложение А Основная классификация измерительных приборов, используемых для измерения уровня радиосигнала

Приложение Б Определение максимальной емкости асинхронной РСПИ

Приложение В Типовые ошибки при развертывании и эксплуатации РСПИ

Приложение Г Взаимное влияние передатчика на приемник при близком расположении друг к другу

Приложение Д Содержание основных работ по регламентному техническому обслуживанию РСПИ

Приложение Е Получение частот для работы РСПИ

Список используемой литературы и материалов















1. Общие положения

1.1 Особенности работы РСПИ в зависимости от используемого диапазона УКВ

Все РСПИ, рекомендованные для использования в подразделениях вневедомственной охраны, работают в диапазоне ультракоротких волн (УКВ), имеют длину волны от 10 м до 1 мм, который, в свою очередь, разделен на несколько поддиапазонов (по длинам волн).

Примечание: Выраженная в метрах длина волны в свободном пространстве и частота, связаны простой зависимостью.



где λ - длина волны в м;

с - скорость света, (физическая константа - 3х108 м/с);

t - время в с, t = 1/F;

F - рабочая частота в Гц.

Длина волны - это путь, который пройдет радиосигнал за один период колебания (см. Рис. 1). Скорость радиоволны, для упрощения, принимают за скорость света. Таким образом, всегда можно перейти от длины волны к частоте и наоборот.

Зная тип и габариты антенны можно ориентировочно определить рабочую частоту передатчика, поскольку габариты антенны пропорциональны 1/4λ, 1/2λ, 5/8λ, 3/4λ и т.д.

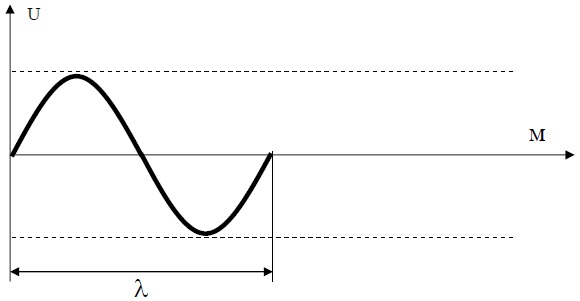

Рис. 1
Графическое представление длины радиоволны (λ)

УКВ диапазон, предназначенный для работы радиосредств и РСПИ подразделяется на два поддиапазона, (I поддиапазон – (134-174) МГц и II поддиапазон – (430-470) МГц), в остальных участках УКВ диапазона работают иные радиосредства гражданского и военного назначения.

Наличие двух поддиапазонов УКВ оказывают свое влияние на технические характеристики РСПИ. Дело в том, что стандартные синтезаторы частоты в передатчике и приемнике не обеспечивают перестройку в диапазоне (от 134 до 470) МГц. Почти во всех реально работающих РСПИ есть два совершенно идентичных комплекта оборудования на УКВ I поддиапазона или на УКВ II поддиапазона, которые часто отличаются друг от друга только индексами. Однако, если взять передатчик из I поддиапазона, а приемник - из II поддиапазона, то разумеется обмен информации осуществить не удастся.
