5.1 Состав «Приток-А-Р»

1) Программное обеспечение (ПО) ИС «Приток-А», устанавливаемое в АРМ пульта централизованного наблюдения (ПЦН);

2) Базовые модули «Приток-А-Р-БМ» (далее БМ), в которые входят:

- радиостанция типа «Motorola GM 340»;

- контроллер базового модуля (контроллер БМ);

- резервированный источник питания.

3) Радиоретрансляторы «Приток-А-РР» (далее РР), в которые входят:

- радиостанция типа «Motorola GM 340»;

- контроллер радиоретранслятора;

- резервированный источник питания.

К БМ и РР через фидеры подключаются базовые антенны.

4) Приборы приемно-контрольные, охранно-пожарные:

- ППКОП 011-8-1 Приток-А-4(8) исполнения - 06;

- ППКОП 011-8-1 Приток-А-4(8) исполнения - 061К;

- ППКОП 011-8-1 Приток-А-4(8) исполнения - 064-1К с функцией концентратора для подключения до 29 шт. ППКОП-05,05К;

-объектовые приемопередающие устройства (РПДУ), к которым через фидеры подключаются объектовые антенны.

Примечание. Оборудование, предназначенное для работы в диапазоне (136-174) МГц, имеет дополнительный индекс - 01, а для диапазона (430-470) МГц - индекс - 02.



Рис. 75
Внешний вид оборудования «Приток-А-Р»

Таблица 19 - Основные технические характеристики РСПИ «Приток-АР»

Техническая характеристика Значение Примечание

Способ структурного построения и передачи информации РСПИ

Синхронная двухсторонняя

Максимальное количество подключаемых объектовых устройств и необходимое при этом число рабочих частот с учетом ретрансляции сигналов

250 шт. на одной частоте

Максимальное количество подключаемых объектовых устройств, при времени контроля канала связи - 2 минуты

250 шт.

Диапазон рабочих частот

(136-174, 430-470) МГц

Ширина канала радиосвязи

12,5 кГц

Мощность РПД ПЦН

до 25 Вт

Мощность РПД РТ

до 25 Вт

Мощность РПД объектового устройства

1-5 Вт

Уровень внеполосного излучения по соседнему каналу

Не более 2,5 мкВт

Чувствительность приемника при соотношении сигнал/шум 12 дБ

0,2 мкВ

Вид и параметры модуляции

ЧМ (FSK)

Длительность элементарного символа

8,3 мс

Длительность посылки между ПЦН и объектовым устройством

300 мс

Длительность посылки между ПЦН и РТ

300 мс

Длительность посылки между РТ и объектовым устройством

300 мс

Наличие РТ, максимальное количество

3 шт.

Количество уровней ретрансляций

1

Количество видов передаваемых извещений

29 шт.

Диапазон рабочих температур, ПЦН, УО

(от -10 до +45) °С

Сервисные функции РСПИ (Возможность измерения: Рпер, КСВ, кол-во пропущенных посылок, уровня сигнала и т.п.)

Измерение уровня сигнала

Скорость передачи информации

1200 бит/с

Класс излучения 16KOFD и 6К5F2D.
Несущие частоты 1300 и 2100 Гц.


Таблица 20 - Виды передаваемых извещений от блока к ПЦН

Охранные: «Взят Х», «Снят Х», «Тревога Х», «Неисправность пожарного шлейфа Х», «Срабатывание дымового датчика Х», «Пожар X», «Запрос на взятие X, Y», «Запрос на снятие X, Y», «Не взят Х», «Не снят Х», (где Х – номер шлейфа, а Y - код ключа ТМ), «Подбор кода» (попытка управления прибором неразрешенным ключом ТМ), «Взлом» (нарушение датчика вскрытия корпуса), «Восстановление взлома» (восстановление датчика вскрытия корпуса), «Патруль» (срабатывание датчика отметки патруля), «Восстановление патруля» (восстановление датчика отметки патруля).
Диагностические: «Номер версии программы микроконтроллера», «Изменение настроек прибора».
Конфигурации и управления: из АРМ ПЦН обеспечивается выполнение следующих команд: «Взять под охрану шлейф Х», «Взять после выхода шлейф Х», «Снять с охраны шлейф Х», «Опрос состояния шлейфа Х», «Опрос состояния всех шлейфов», «Запрос версии прошивки микропроцессора прибора», «Тест ок» (подтверждение проверки связи с ПЦН).


ИС «Приток-А», как и РСПИ «Приток-А-Р» обладают развитым программным обеспечением (см. Рис. 76) и распределенной структурой построения на базе серверной структуры (см. Рис. 77).

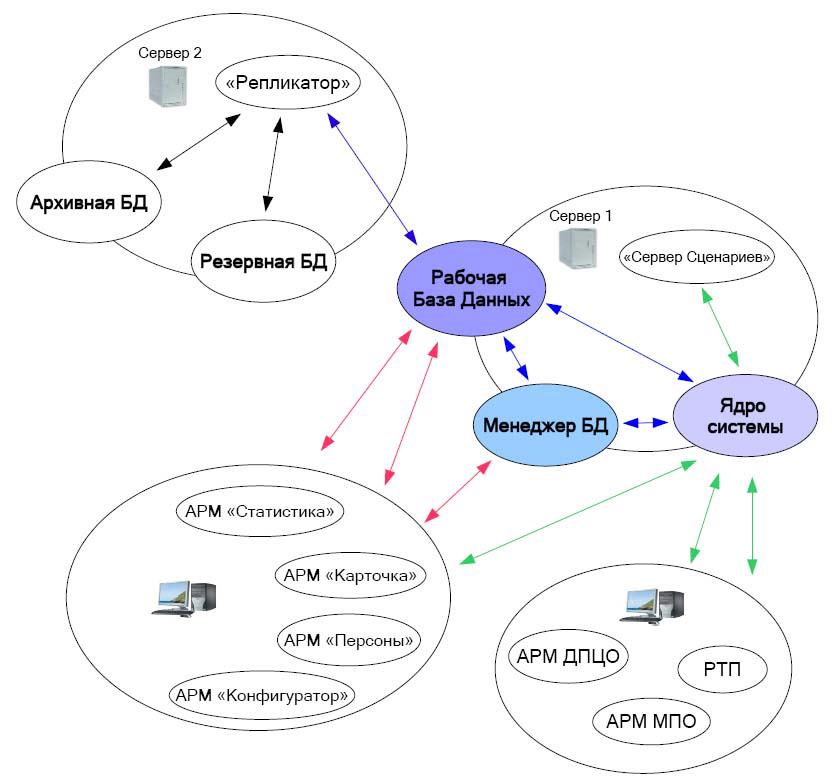

Рис. 76
Структура АРМ «Приток-А»

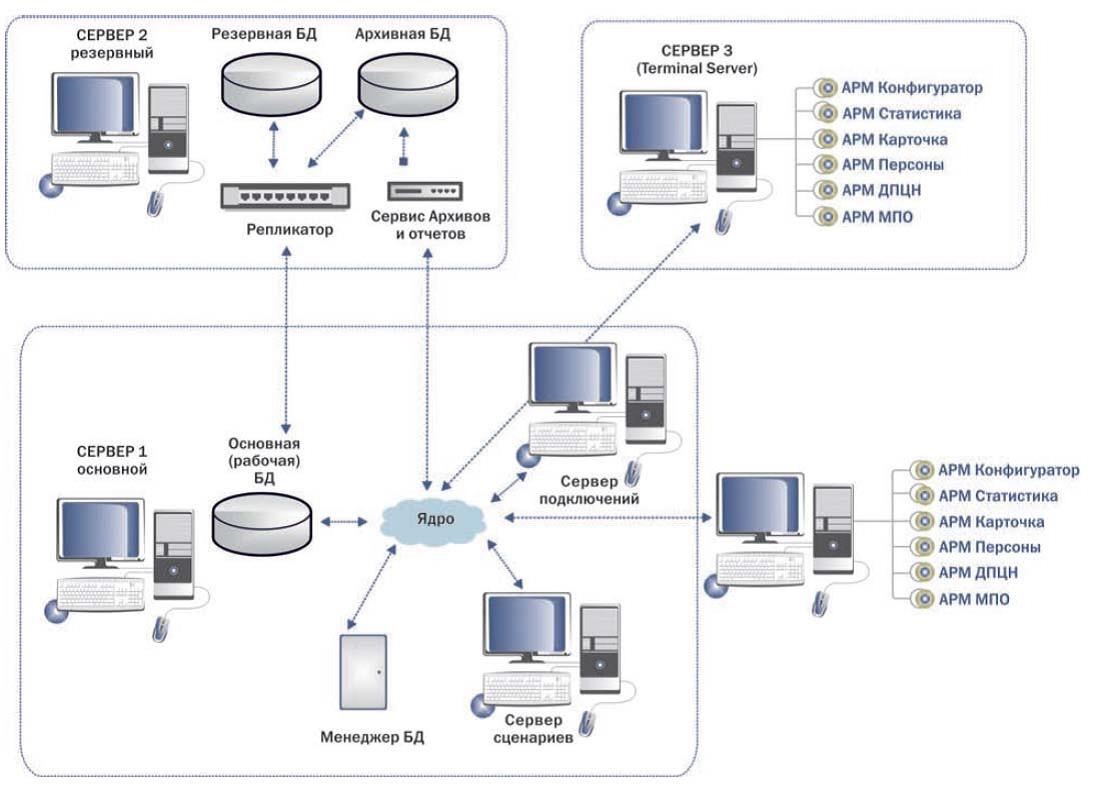

Рис. 77
Схема структуры серверов АРМ «Приток-А»



Данная особенность построения ИС «Приток-А», и «Приток-А-Р» позволяет производить объединение нескольких ПЦО (см. Рис. 78).

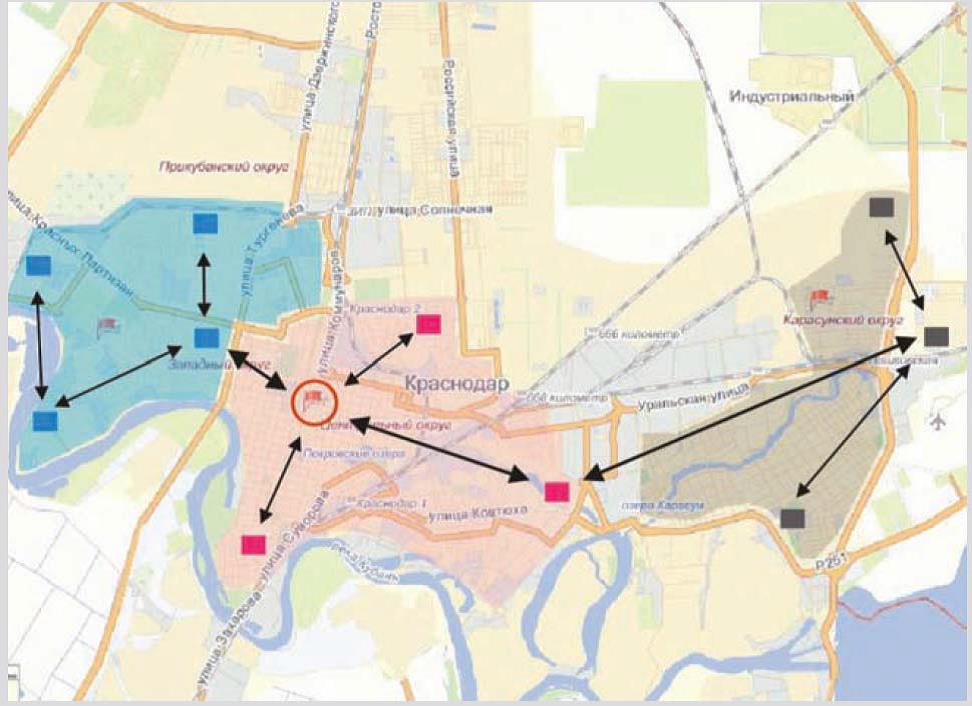

Рис. 78
Схема объединения нескольких ПЦН Краснодара с помощью ИС «Приток-А»



Можно отметить интуитивно понятный и развитый АРМ ИС «Приток-А», («Приток-А-Р»), построенный по древовидной структуре.

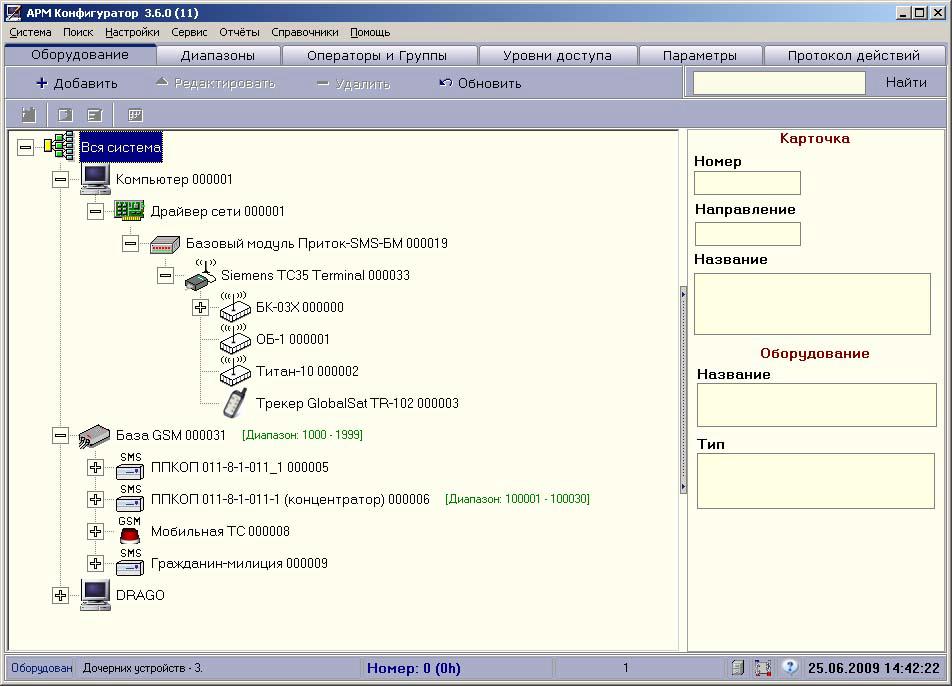

Рис. 79
Внешний вид АРМ «Конфигуратор»




Рис. 80
Внешний вид АРМ «Подключение объектового оборудования»

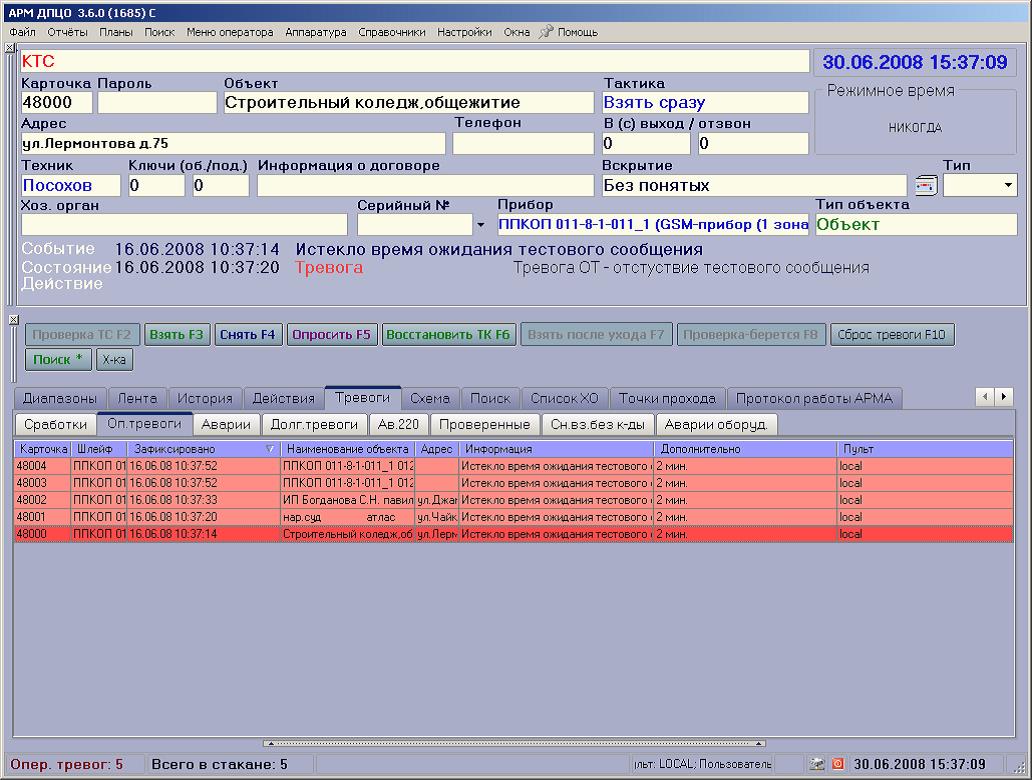

Рис. 81
Внешний вид АРМ «ДПЦО»
